プログラム可能なデジタル入力
リング本体に適合

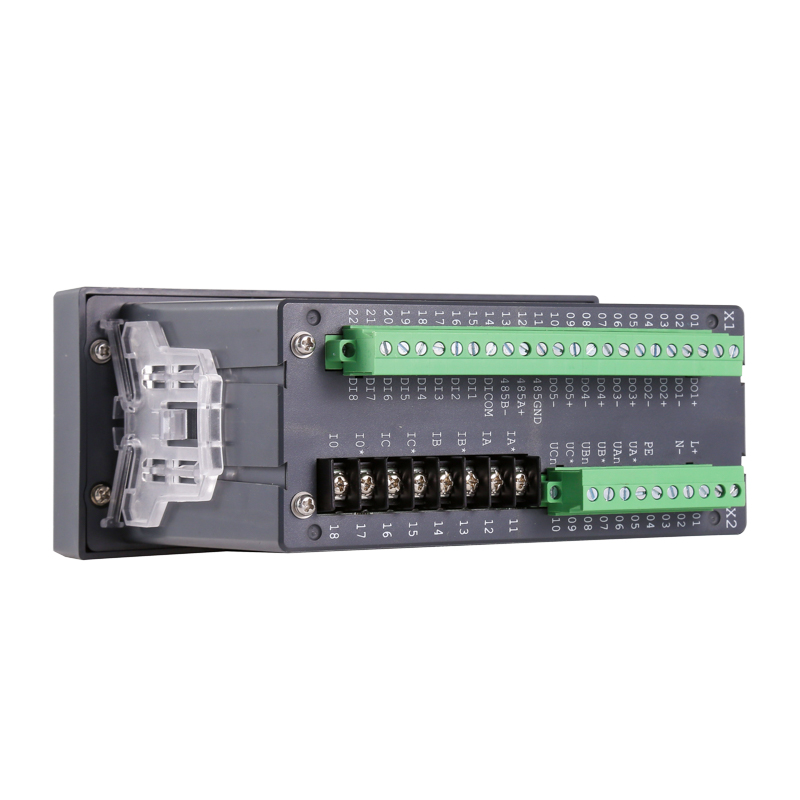

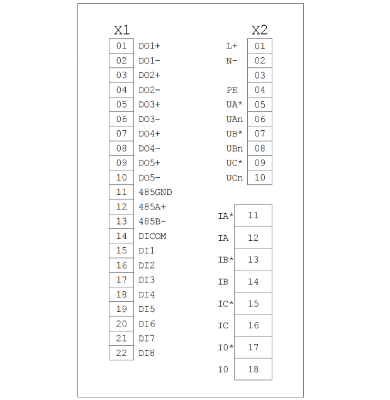

8 DI & 5 DO
4つの入力電流と3つの入力電圧
フォルトレコーダー
ANSI 50N/51/51N/46/49F/27/59N...
+86-18702106858 / +86-21-69156352

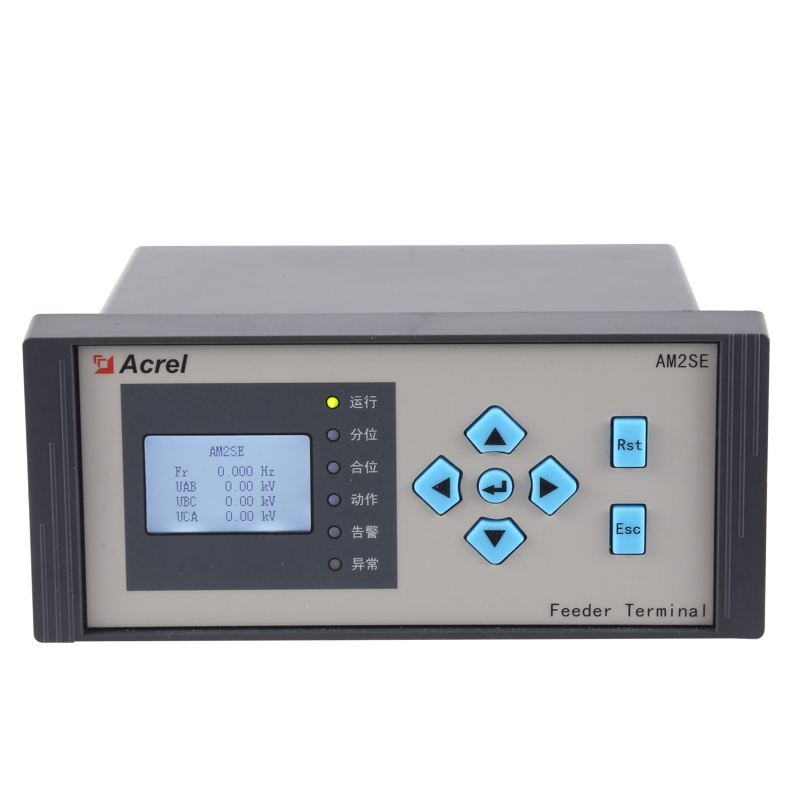

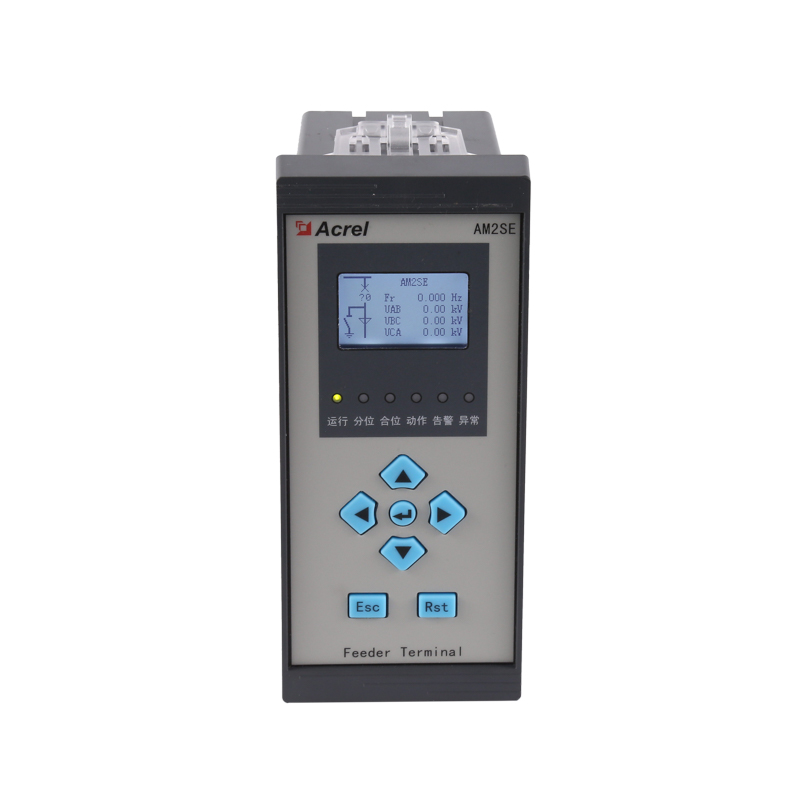

Acrel AM2SE 保護リレーは、中電圧 (10kV) アプリケーション向けに設計された適応性の高いソリューションです。プログラム可能なデジタル入力 (8 DI および 5 DO) を備えたモジュラー設計が特徴で、リングメインユニットや MV スイッチギアに最適です。このリレーは 4 つの入力電流と 3 つの入力電圧をサポートし、さまざまなフィーダ保護シナリオに柔軟に対応します。
高度な保護機能を備えた AM2SE は、50N、51、51N、46、49F、27、59N を含む ANSI 規格に準拠しています。詳細なイベント分析のための障害レコーダーが含まれており、システムの信頼性とメンテナンス効率が向上します。
このリレーは、Modbus-RTU/TCP および IEC 60870-5-103 プロトコルをサポートする多用途の通信オプションを提供します。強力な CPU により、効率的なデータ処理と最新の電力システムへの統合が保証されます。さらに、AM2SE は、簡単な構成のための USB 接続と、アナログ信号送信のためのプログラム可能な 4 ～ 20mA DC 出力を提供します。
堅牢な設計と広範な機能セットを備えた AM2SE 保護リレーは、中電圧ネットワークを保護し、効率的かつ安全な配電を保証するための信頼できる選択肢です。
| 技術的パラメータ | 値 | |||
| 入力 | 接続 | 単相2線、三相3線、三相4線 | ||
| 周波数 | 45～65Hz | |||
| 電圧 | 評価: | |||
| 単相：AC 100V、400V | ||||
| 三相: AC 3×57.7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(96サイズのみ) | ||||
| 過負荷：定格1.2倍（連続）：1秒間定格2倍 | ||||
| 消費電力: < 0.5VA | ||||
| 現在 | 評価: AC IA、5A | |||
| 過負荷：定格1.2倍（連続）、1秒間定格10倍 | ||||
| 消費電力: < 0.5VA | ||||
| 出力 | 電気エネルギー | 出力 mode:open-collector photo-coupler pulse | ||
| パルス定数: 10000imp/kWh(設定可能)、詳細は配線図を参照； | ||||
| コミュニケーション | RS485ポート、Modbus -RTUプロトコル、DLT645プロトコル(バージョン07および97)、 | |||
| ボーレート 1200 ～ 38400 | ||||
| 機能 | スイッチング入力 | ドライ接点入力、電源内蔵。モデルがKAの場合、AC 220Vアクティブです。 | ||
| スイッチング出力 | 出力 mode: Relay normally open contact output | |||
| 接点容量: AC 250V/3A、DC 30V/3A | ||||
| アナログ出力 | 4～20mA | |||
| 精度等級 | 周波数:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| 電源 | AC/DC 85-265V または DC24V（±20%）または DC48V（±20%） | |||
| 消費電力≤10VA | ||||
| セキュリティ | 電源周波数耐電圧 | 電源//スイッチング出力//電流入力//電圧入力と伝送//通信//パルス出力//スイッチング入力間 AC 2 kV 1min; | ||
| 電源、スイッチング出力、電流入力、電圧入力間 AC 2 kV 1min; | ||||
| 送信、通信、パルス出力、スイッチング入力間 AC1kV 1min; | ||||
| 絶縁抵抗 | 入力、Output end to machine enclosure >100MΩ | |||
| 環境 | 温度 | 作業時: -25°C～65°C 保管: -40°C～80°C | ||
| 湿度 | ≤93%RH 結露なきこと | |||
| 高度 | ≤2500m | |||
