Modbus ベースのスマート ゲートウェイが分散した電力量計データを使用可能な電力洞察に変える方法

産業施設が 1 つの通信プロトコルで標準化を進めている理由

ほとんどの工業用地は、断片化された計測環境を構築することを目的としていませんでした。それは徐々に起こりました。パネル製造業者は主な収入源のためにあるブランドのメーターを設置し、電気請負業者は新しい生産ラインのために別のブランドを追加し、改修プロジェクトは照明回路用に 3 つ目のメーターを取り付けました。各デバイスは、レジスタ、ボーレート、およびアドレス指定規則について独自の方言を話します。その結果、膨大な量の電気データを生成する施設が誕生しましたが、エネルギーが正確にどこで消費されているのか、なぜ消費されているのかという単純な質問に答えるのに苦労しています。

これが、多くの施設エンジニアが計測層の単一シリアル プロトコルに集中する実際的な理由です。よく構成された スマートゲートウェイ フィールド デバイスと上流システムの間に位置し、RS485 トラフィックをイーサネット ベースの形式に変換します。ビル管理プラットフォーム、SCADA レイヤー、およびクラウド ダッシュボードは、メーター モデルごとにカスタム ドライバーを使用せずにこの形式を使用できます。プラントでは、多数のポイントツーポイント統合を維持する代わりに、1 つのアドレス指定スキームと 1 つのポーリング ロジックを標準化し、ゲートウェイに変換作業を処理させます。

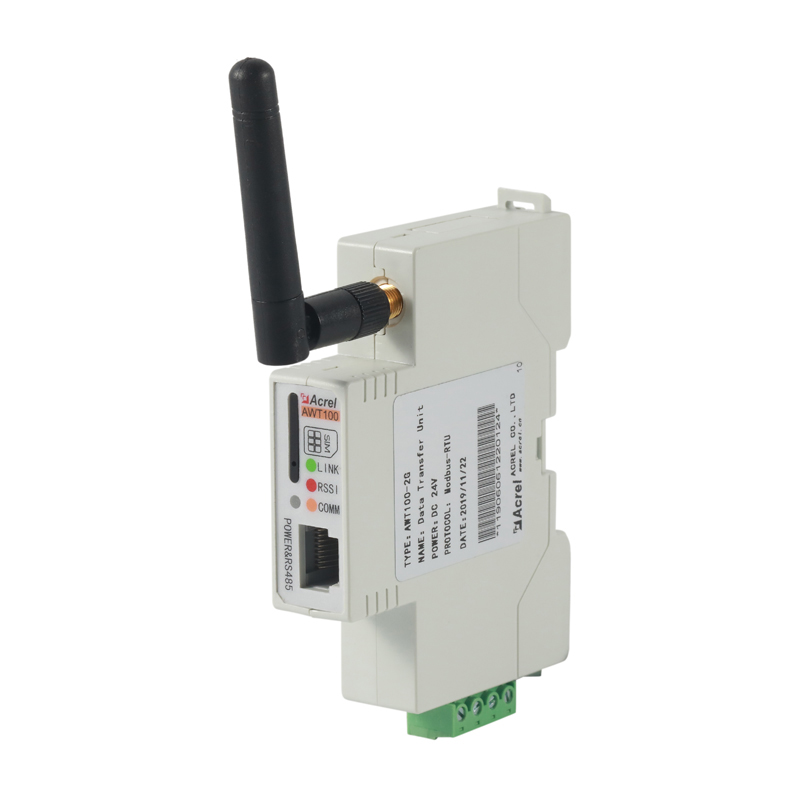

Smart gateway device used for Modbus protocol conversion in industrial energy systems

RS485フィールドトラフィックをイーサネットベースのデータストリームに変換するゲートウェイユニット

根本的な要因は所有コストです。独自のプロトコルの組み合わせに依存する施設では、メーターの交換や新しい回路の追加のたびに、コミッショニング サイクルが長くなり、統合費用が高額になることが報告されています。共有プロトコル層はその摩擦を軽減します。 Modbusエネルギーメーター 原則として、準拠しているベンダーの製品は、フリートの残りの部分についてすでに文書化されているのと同じ登録ロジックを使用してネットワークに追加できます。

Modbus RTU 通信が実際にどのように工場フロア全体でデータを移動するか

Modbus RTU 通信は、通常 RS485 として配線された共有シリアル バスを介したマスターおよびスレーブ モデルに従います。 1 つのマスター デバイス (通常はゲートウェイまたはローカル コントローラー) が、デバイス アドレスと機能コードを含むリクエストを発行します。そのアドレスに一致するスレーブ デバイスのみが応答するため、数十のメートルが同じ物理ケーブル ペアを共有している場合でも、バスの決定性が維持されます。ファンクション コードは、測定値の保持レジスタの読み取り、ステータス データの入力レジスタの読み取り、または構成変更の単一レジスタの書き込みなどの操作を定義します。

RS485 エネルギー メーターの統合は、物理層の規律に大きく依存しています。ワイヤの極性、スター配線ではなくデイジーチェーン トポロジ、バスの両端の正しい終端抵抗はすべて、メーターが長距離またはより高いボー レートで確実に応答するかどうかに影響します。終端抵抗を省略している施設では、ソフトウェアの問題のように見える断続的なタイムアウトが発生することがよくありますが、実際には配線の問題です。

フィールドメーターからクラウドダッシュボードまでの一般的なデータパス 多回路 エネルギーメーター RS485バス Modbus RTU スマートゲートウェイ プロトコル変換 SCADAまたは クラウドプラットフォーム 各メーターはデバイス アドレスによってポーリングされます。ゲートウェイは応答を集約します そしてそれらをダウンストリーム システム用のイーサネット ベースのデータとして再公開します。

メーター、アナライザー、ゲートウェイ: 1 つのデータ チェーンにおける異なる役割

ネットワークを設計する前に、各デバイス タイプが実際にどのような影響を与えるかを分離するのに役立ちます。あ 多回路エネルギーメーター は、単一のユニットから多くのフィーダを測定するため、照明やサブメーター化されたテナント負荷など、数十の低電流回路を備えたパネルに適しています。あ 電力品質アナライザー さらに、基本的な電力量計では通常記録されない高調波、電圧低下、ちらつき、過渡現象を捕捉します。ゲートウェイ自体は何も測定しません。その仕事は集約と翻訳です。

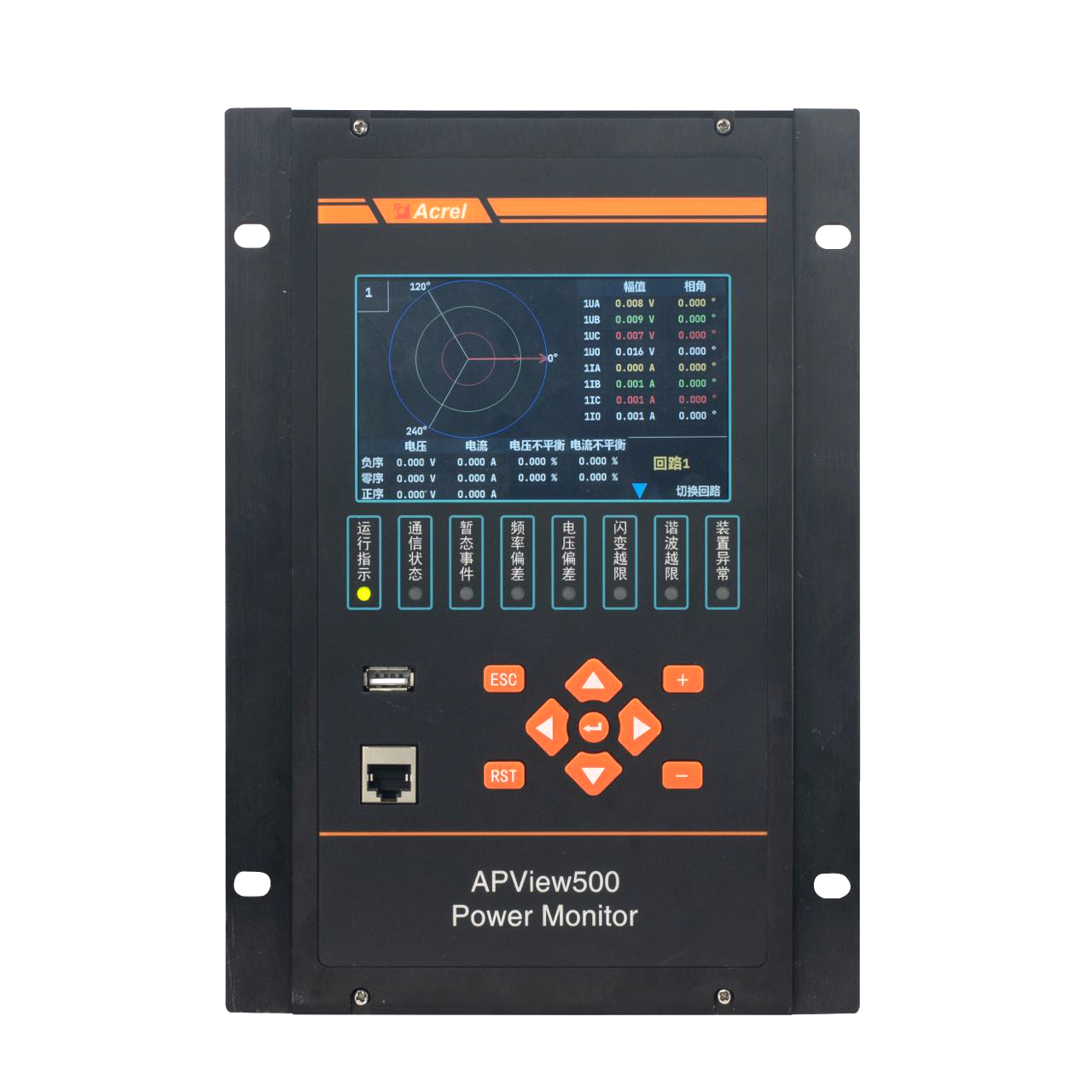

Multi-circuits energy meter panel installation Power quality analyzer for industrial monitoring
デバイスの種類 一次機能 一般的な配置
多回路s Energy Meter サブ回路の消費量の追跡 分電盤、テナントサブメーター
電力品質アナライザー 高調波、サグ、トランジェント 主な収入源、敏感な負荷供給者
スマートゲートウェイ (ANet series) プロトコル変換、データ集約 コミュニケーションルーム、ネットワークキャビネット

ゲートウェイ ハードウェアの ANet ラインは、メーターがすでに使用しているのと同じレジスタ規約に基づいて設計されているため、メーター フリートと組み合わせて使用されることが多く、次のセクションで説明するマッピング作業が短縮されます。相互運用するように設計されたデバイスを選択すると、試運転エンジニアの負担となるカスタム構成が軽減されます。

電力量計のデータ マッピング: 値が意味をなすようにレジスタを構造化する

エネルギー メーターのデータ マッピングは、どのレジスタ アドレスがどの物理量に対応するか、使用するデータ タイプ、および生の整数が意味のある工学値になる前に適用する必要があるスケーリング係数を文書化するプロセスです。このドキュメントをスキップすることは、統合プロジェクトが途中で停滞する最も一般的な原因の 1 つです。これは、SCADA タグを構成する人が試行錯誤してマッピングをリバース エンジニアリングする必要があるためです。

レジスタアドレス パラメータ データ型 スケーリング
0x0000 A相電圧 符号なし16ビット 10で割る
0x0006 A相電流 符号なし16ビット 10で割る00
0x000C 総有効電力 署名付き 32 ビット 10で割る0
0x0100 累積エネルギー 符号なし32ビット 10で割る0

配線図とともにレジスタ マップのバージョン管理を維持すると、数年後に故障したメーターを交換する技術者が元のアドレス指定スキームを推測する必要がなくなります。可能であれば、すべての地域で同じマップ上で標準化する Modbusエネルギーメーター フリート内では、異なる回路サイズであっても、パネルごとに再構築するのではなく、同じ SCADA テンプレートを再利用できることを意味します。

フィールド データが示すもの: 統合による利益の定量化

隔離されたメーター読み取りからゲートウェイ集約ネットワークに移行した施設チームは、通常、請求された消費量と従量制の消費量の間の不一致の減少、およびパネル間の測定値の調整に費やされる手作業の大幅な減少という 2 つの測定可能な効果を報告しています。次の図は、RS485 電力量計と共通ゲートウェイ層の統合を標準化した後、さまざまな施設タイプにわたって報告された結果をまとめたものです。

施設タイプごとの検針データの差異の削減 ディスクリート製造 38% プロセス産業 45% 商業ビル 29% データセンター 52% 公共変電所 33% ゲートウェイを介した統合後の集約されたサイトレポートに基づく
最適化前後の月間データ パケット損失率 M1 M2 M3 M4 M5 M6 最適化前 最適化後

ゲートウェイの構成: 電力システムのプロトコル変換の実践的な手順

電力システムのゲートウェイ構成は予測可能なシーケンスに従い、手順を順番どおりにスキップすると、ほとんどの遅延が発生します。以下のリストは、ほとんどの試運転チームが効果的であると考える順序を反映しています。

  1. 配線後ではなく、配線前にバス上のすべてのメーターに一意のデバイス アドレスを割り当てます。
  2. 同じシリアル セグメントを共有するすべてのデバイス間でボー レート、パリティ、ストップ ビットを一致させます。
  3. 特に 20 を超えるデバイスを含むセグメントでは、データの新鮮さとバスの負荷のバランスをとるポーリング間隔を定義します。
  4. 各メーター レジスタを、別の Modbus マップ、BACnet、または MQTT トピックのいずれであっても、アップストリーム プロトコルの対応するタグにマッピングします。
  5. ハンドオーバー前に、少なくとも 24 時間のソーク テストを実行して、断続的なタイムアウトやノイズの問題を表面化します。

施設でシリアル セグメントとイーサネット セグメントが混在すると、ゲートウェイが 2 つの異なるタイミング モデルを同時に管理する必要があるため、産業用プロトコルの変換はさらに複雑になります。シリアル側のポーリング遅延を過小評価すると、正しく構成されているダッシュボードに古い読み取り値が表示されることがよくあります。

RS485通信障害の根本原因 配線とか 終了 34% ボーレート 不一致 24% 住所 紛争 20% 電気 騒音 14% ファームウェア タイムアウト 8%

ゲートウェイ仲介変換と直接ポイントツーポイントポーリング

一部の小規模な設備では、依然として専用のゲートウェイ層を使用せずに、ローカル コントローラーから各メーターを直接ポーリングします。これは少数のデバイスでは機能しますが、フリートが大きくなるにつれて機能が低下します。以下のレーダーの比較は、2 つのアプローチが 5 つの実用的な側面でどのように比較されるかを示しています。

ゲートウェイ仲介ポーリングと直接ポイントツーポイント ポーリング スケーラビリティ 遅延制御 データの一貫性 統合の容易さ メンテナンスの簡素化 ゲートウェイ仲介 ダイレクトポーリング

直接ポーリングは、デバイス数が非常に少ない場合、生の遅延に関してゲートウェイよりも優れたパフォーマンスを発揮できますが、施設が 2 番目のプロトコルや冗長コントローラーを追加したり、1 つのバスに約 15 メートルを超えると、その利点は失われます。

実装によくある落とし穴と実際的な解決策

  • 重複したデバイスアドレス: 2 つのメーターが 1 つのアドレスを共有すると、応答の衝突が発生します。インストール中に印刷されたアドレスのログを保存します。
  • 1 つのセグメントでの混合ボーレート: メーカーのデフォルトが異なる場合でも、同じ物理バス上のすべてのデバイスが一致する必要があります。
  • スケーリングされていないレジスタ値: 正しいスケーリング係数を持たない生の整数では、一見もっともらしく見えても一桁間違った電圧または電力の測定値が生成されます。
  • リピータなしで長いケーブルを配線する場合: RS485 信号の品質は、ベンダーが定める一般的な距離を超えると劣化します。リピーターは信頼性の高いタイミングを復元します。
  • 重複するポーリング間隔: 大型バスでポーリングをあまりにも積極的に行うと、応答が遅いメートル単位の帯域幅が不足する可能性があります。

本番稼働前の導入チェックリスト

アドレスログが確認されました レジスタマップの文書化 終端抵抗を取り付けた状態 浸漬テスト完了 マッピングされたアップストリームタグ

このチェックリストを非公式な習慣ではなく、正式な承認文書として扱うことが、予定通りに終了する試運転プロジェクトと、同じワイヤリング クローゼットを 3 回再度開くプロジェクトとを分けるものです。

よくある質問

Q1: エネルギー監視における Modbus RTU と Modbus TCP の実際的な違いは何ですか?

Modbus RTU はシリアル RS485 バス上で動作し、メーター レベルで一般的ですが、Modbus TCP はイーサネット上で動作し、通常はゲートウェイとアップストリーム システムの間で使用されます。ゲートウェイは、この 2 つの間の変換を実行します。

Q2: 1 つの RS485 バスを実際に共有できるのは何メートルですか?

仕様では、リピータなしでセグメントあたり最大 32 個のデバイスが許可されることがよくありますが、特に騒がしい産業用サイトでは、セグメントあたりのデバイス数が少ないほど、ポーリング頻度が長い場合の実用的な信頼性は通常よりよく維持されます。

Q3: 電力品質アナライザーには、標準のエネルギー メーターとは異なるデータ プロファイルが必要なのはなぜですか?

電力品質アナライザは、より高いサンプリング レートを必要とする高速過渡イベントや高調波成分を捕捉するため、そのレジスタ セットとレポート周波数は、累積エネルギーのみに焦点を当てたメータとは異なる構造になっています。

Q4: 異なるメーカーのメーターを同じ Modbus ネットワーク上に共存できますか?

はい、アドレス指定、ボーレート、およびパリティ設定が調整されており、レジスタ レイアウトがメーカー間で標準化されていないため、各デバイスのレジスタ マップが個別に文書化されている限り、可能です。

Q5: 新しく稼働させたゲートウェイで断続的なデータ ギャップが発生する最も一般的な理由は何ですか?

ほとんどの現場レポートでは、終端されていない、または不適切にデイジーチェーン接続された RS485 配線が主な原因であり、次に、バス上のデバイスの数に対して設定されたポーリング間隔が過剰に設定されています。
