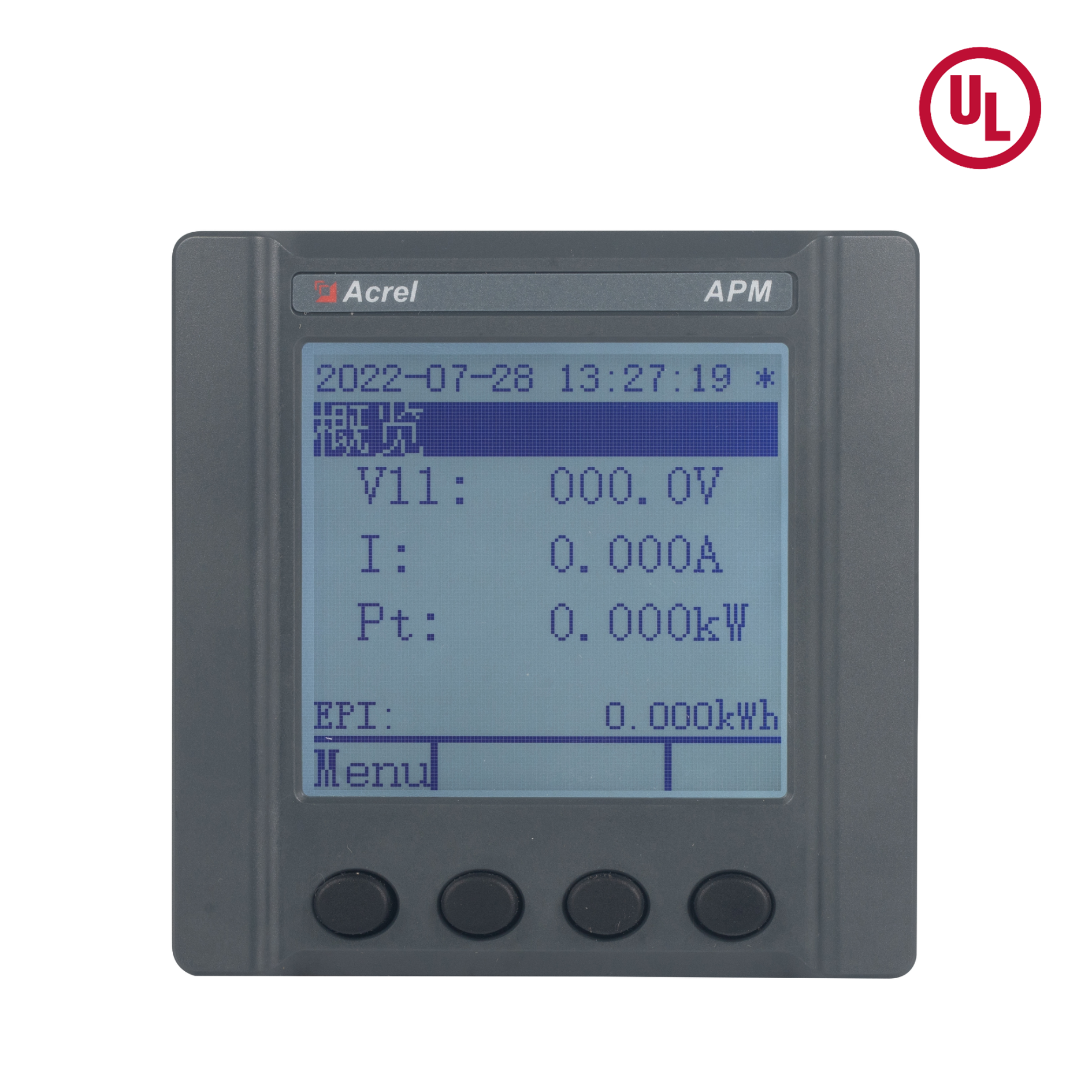

UL認証
交流三相測定
DIN レールまたはパネル取り付け設置（オプション）
4DI/2DO
2～63次高調波
RS485通信
CE通信オプション
+86-18702106858 / +86-21-69156352

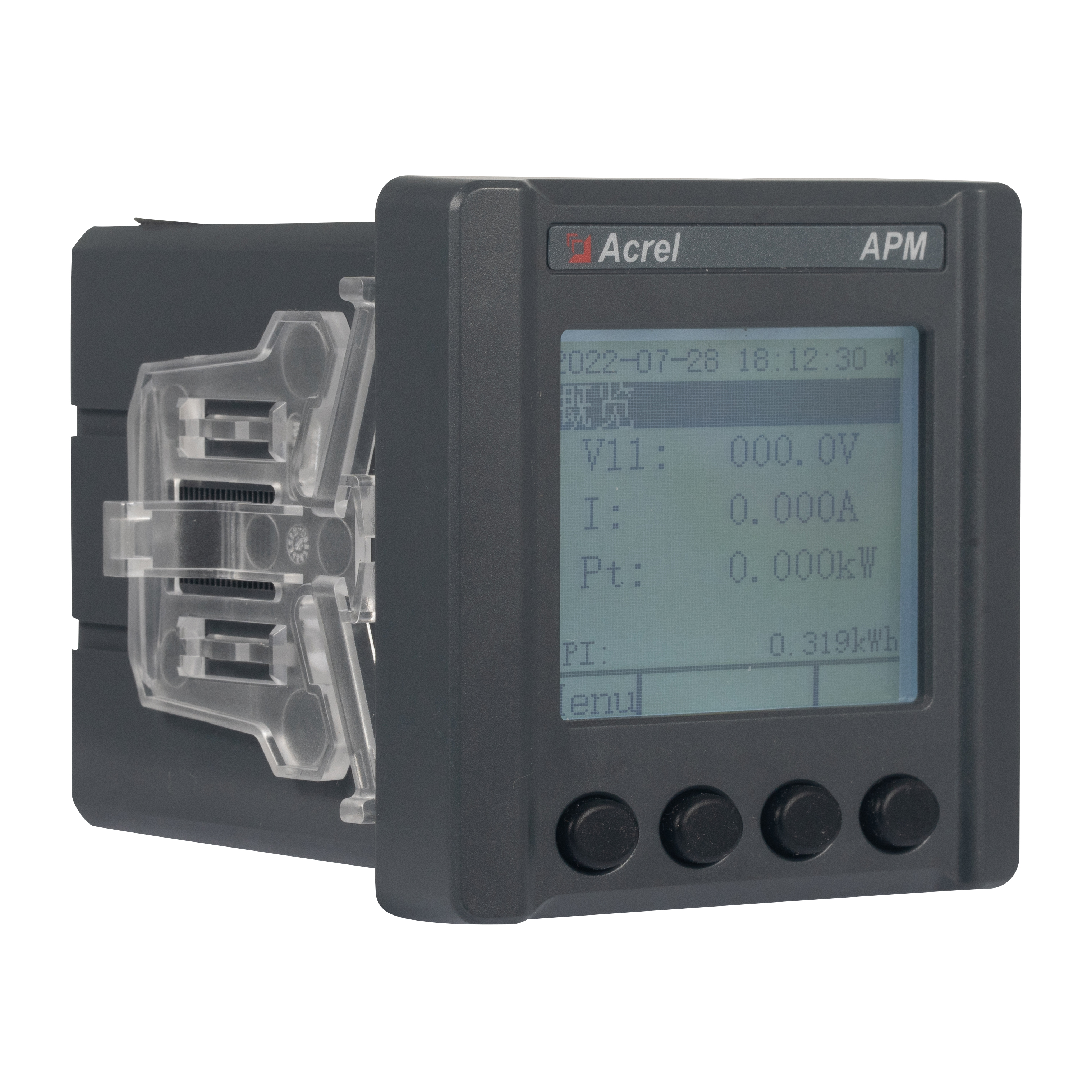

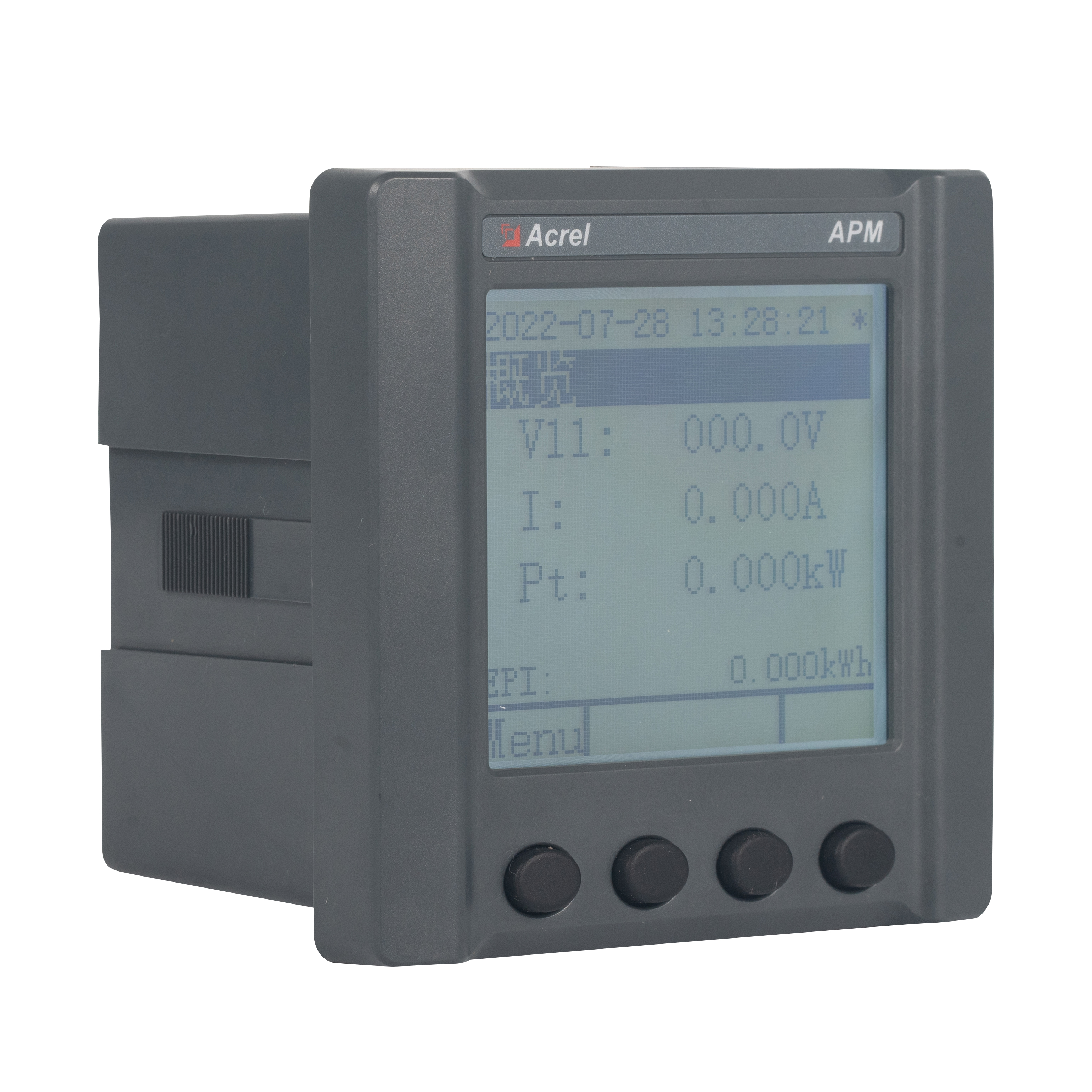

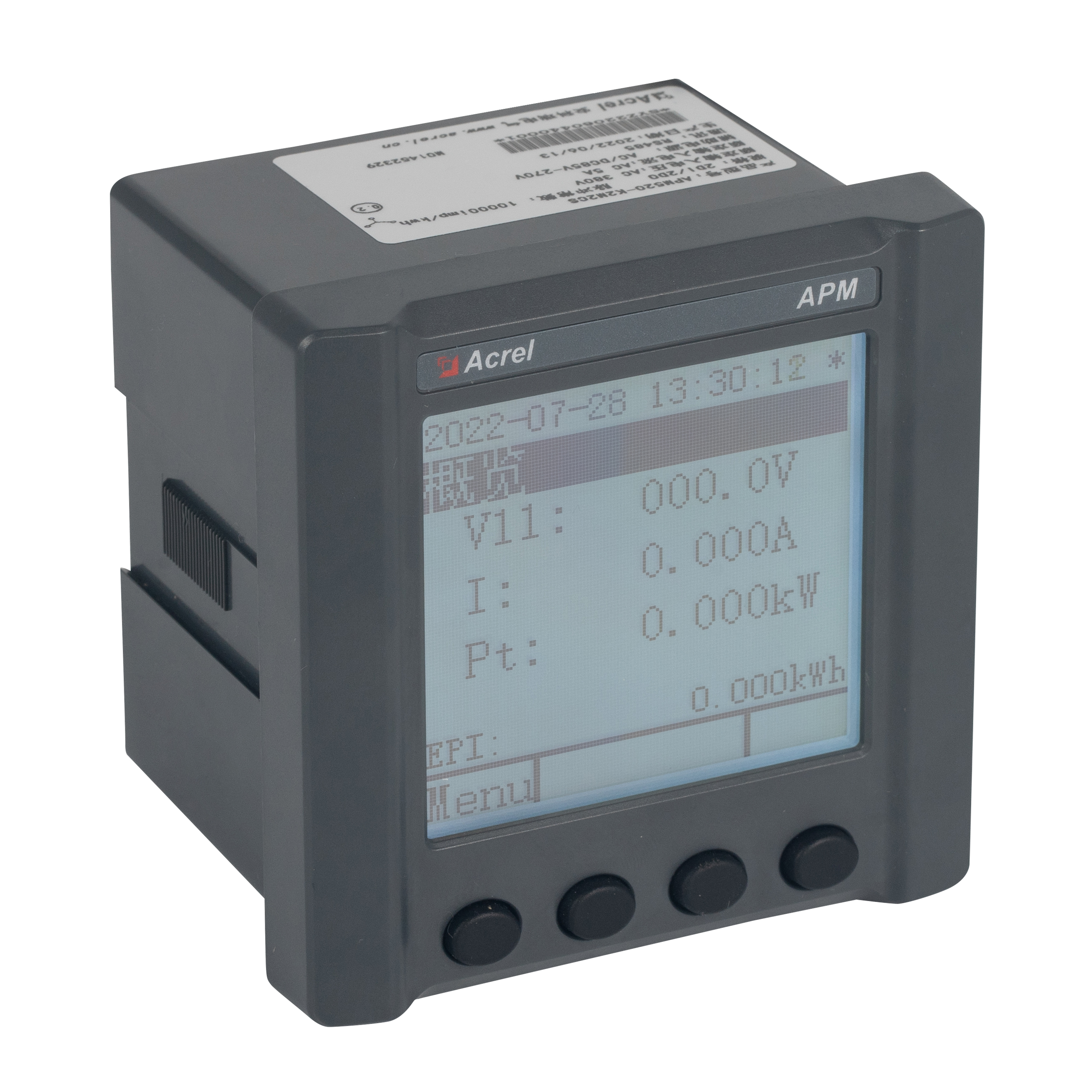

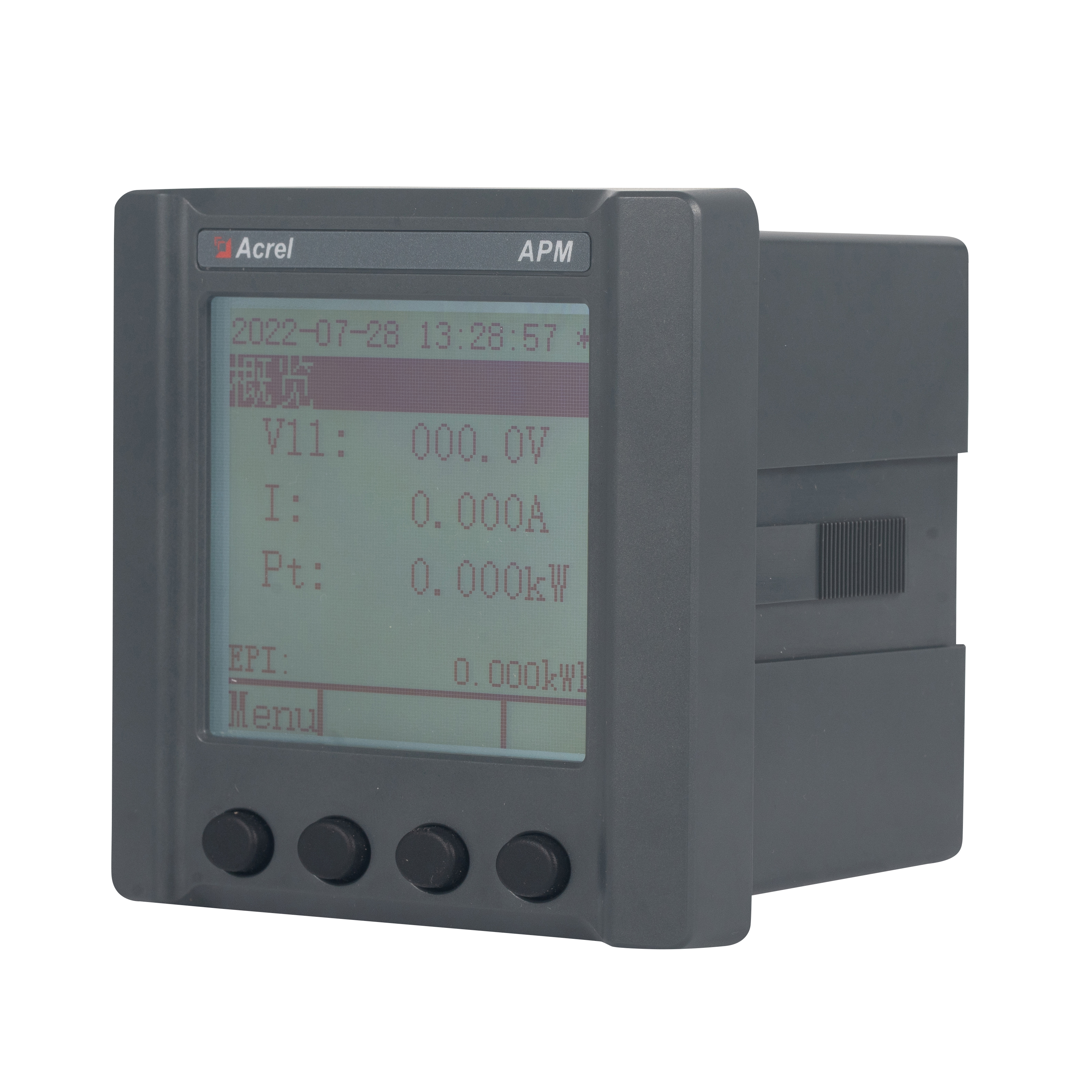

APM521ネットワークパワーメータ（以下、メータ）は、IEC国際規格に従って設計されており、完全な電気量測定、エネルギー統計、電力品質分析、イベントログ機能、およびネットワーク通信機能を備えています。これは主に、電力網における電力供給品質の包括的な監視に使用されます。このシリーズは豊富な機能を提供するDI/DOモジュールとAOモジュールを搭載しており、電気回路の全電気量測定やスイッチ状態の監視を柔軟に実現できます。
機能:
| 測定パラメータ | トータル電気測定 |
| 四象限電力量、四象限無効電力量、分相電力、皮相電力量、マルチレート電力量 | |
| パルス出力 | 総有効電力、総無効電力電気エネルギーパルス出力 |
| 需要 | 三相電流、有効電力、無効電力、皮相電力のリアルタイムデマンドと最大デマンド（タイムスタンプを含む）、先月の最大デマンド（タイムスタンプを含む）。 |
| 極値統計 | 今月と先月の電流、線間電圧、相電圧、有効電力、無効電力、その他の電気パラメータの極値（タイムスタンプを含む） |
| 電力品質 | 電流、線間電圧、相電圧の不平衡 |
| 電圧位相角、電流位相角 | |
| 電圧と電流の合計（奇数、偶数）高調波成分 | |
| 電圧と電流の高調波成分（2～63倍） | |
| 電圧ピーク係数 | |
| 電話波形係数 | |
| 現在の K ファクター | |
| ベクトル | |
| 電圧と電流の波形 | |
| 基本波電圧、電流、力率 | |
| 電圧偏差、周波数偏差 | |
| 正相電圧、逆相電圧、零相電圧 | |
| 正相電流、逆相電流、零相電流 | |
| 冷凍電気エネルギー | 24時間冷凍電力量、31日冷凍電力量、12月冷凍電力量、定時冷凍電力量 |
| イベントログ | DIDO レコード。最新の 128 個の DID レコードを記録できます。 |
| アラームロギング | 過去128件のアラーム履歴を記録可能 |
| コミュニケーション | Modbus - RTU プロトコル、DL/T 645-2007 法 |

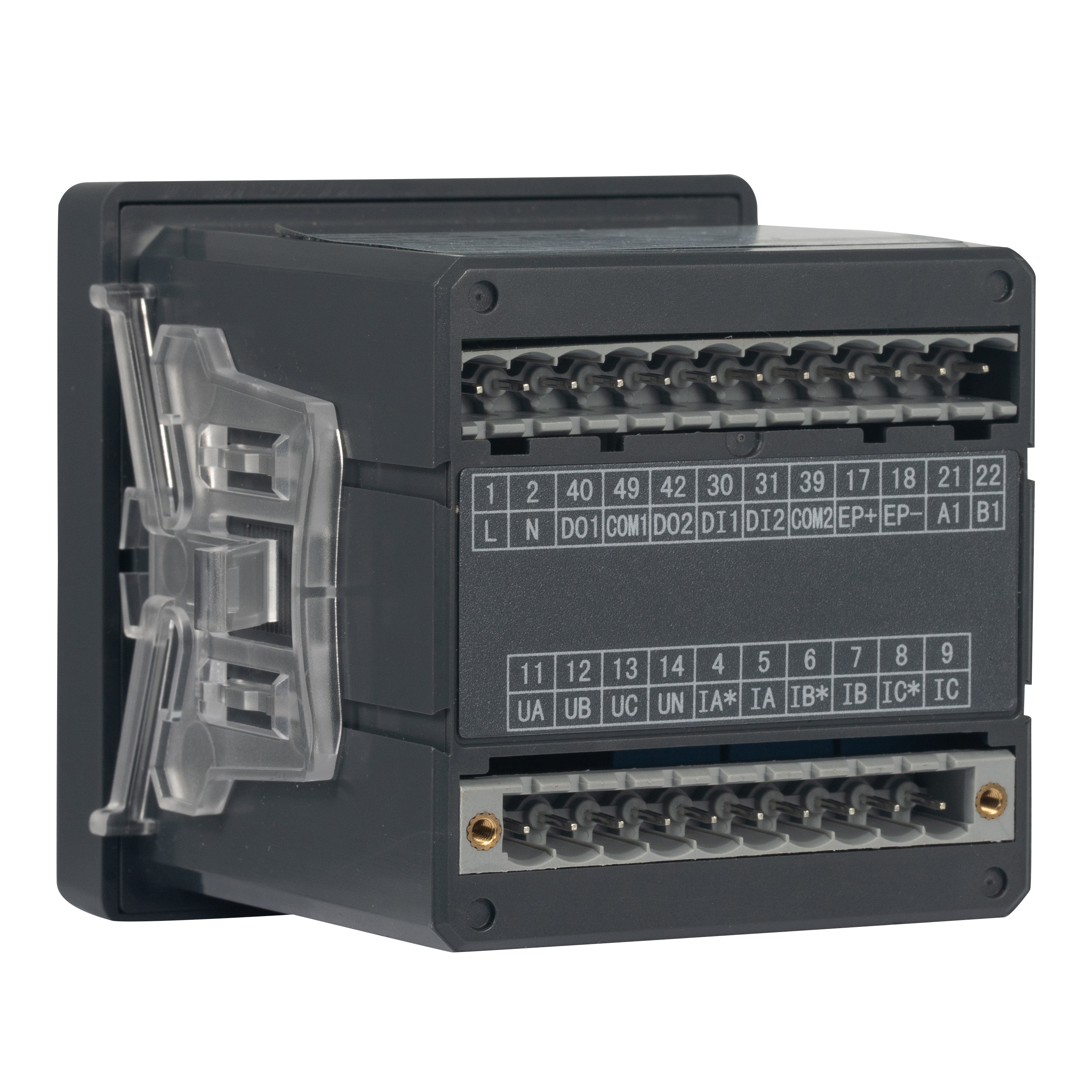

| オプション機能 | 4チャンネルデジタル入力と2チャンネルデジタル出力 |
| 2チャンネルのアナログ出力、4-20mA | |
| Modbus - RTU プロトコルを使用して 2 番目の RS485 通信チャネルを拡張 | |
| MODBUS-TCPプロトコル，FTPプロトコルによるイーサネット通信の拡張 |
| アイテム | パフォーマンスパラメータ | |||
| 電圧 | 定格電圧（UL、CE） | 66VAC、L-N、115VAC、L-L | ||
| 230VAC、L-N、400VAC、L-L | ||||
| 277VAC、L-N、480VAC、L-L | ||||
| 400VAC、L-N、690VAC、L-L | ||||
| 定格電圧（公認会計士） | 3P3L | 3P4L | ||
| 3x100V | 3x57.7/100V | |||
| 3x380V | 3x220/380V | |||
| 3x690V | 3x400/690V | |||
| 過負荷 | 定格1.2倍（連続） | |||
| 1秒間定格2倍 | ||||
| 消費電力 | <1VA | |||
| 精度等級 | 誤差±0.2% | |||
| 現在 | 定格電流（UL、CE） | 1A、5A | ||
| 定格電流（公認会計士） | 0.015～0.075（6）A（有効電力量） | |||
| 3X1(6)A（無効電力量） | ||||
| 過負荷 | 定格1.2倍（連続） | |||
| 1秒間定格10倍 | ||||
| 消費電力 | <0.2VA | |||
| 精度等級 | 誤差±0.2% | |||
| パワー | 有効電力、無効電力、皮相電力、誤差±0.2% | |||
| グリッド周波数 | UL、CE | 50Hz/60Hz、誤差±0.2% | ||
| CPA | 50Hz、誤差±0.2% | |||
| 応答率 | ≤200ms (電圧、電流、電力) | |||
| ≤1s (電力量) | ||||
| 測定カテゴリー | 66ULN(＋20%) 115ULL(＋20%) CATⅢ | |||
| 230ULN(＋20%) 400ULL(＋20%) CATⅢ | ||||
| 277ULN(＋20%) 480ULL(＋20%) CATⅢ | ||||
| 400ULN(＋20%) 690ULL(＋20%) CATⅡ | ||||
| 測光 | 電気エネルギー | 有効電力量：D級（0.2S） | ||
| 無効電力量（クラス2精度） | ||||
| 補助電源 | AC/DC 85-300V | |||
| 消費電力≤4W、10VA | ||||
| 電磁適合性 | 静電気放電耐性クラス IV | |||
| 電気的高速過渡バースト耐性クラス IV | ||||
| サージ (衝撃) イミュニティ クラス IV | ||||
| セキュリティ | パワー frequency withstand voltage | 通信と信号入力間 AC4kV 1min | ||
| 絶縁抵抗 | 入力および出力端子からケースまで >500MΩ | |||
| コミュニケーション | インターフェースと通信プロトコル | RS485インターフェース、Modbus RTUプロトコル | ||
| コミュニケーション address range | Modbus RTU:1~247； | |||
| ボーレート | 1200bps～38400bpsをサポート | |||
| 環境 | 動作温度 | -40℃～70℃ | ||
| 保管温度 | -40℃～80℃ | |||
| 相対湿度 | ≤95% (結露なきこと) | |||
| 高度 | ≥2000m、≤5000mAC/DC 85-265V の電圧範囲および 277/480V 未満の電圧の電源にのみ適用されます。 | |||
| 設置環境 | 屋内用（乾燥した場所） | |||
| IP等級 | IP54(フロントパネル)、IP30(本体) | |||
| 汚染度 | クラス2 | |||
| 過電圧カテゴリ | OVCⅢ | |||
| 参照標準 | UL | CAN/CSA C22.2 NO.61010-1-12 | ||
| UL 61010-1 | ||||
| CSA C22.2 No.61010-2-030 | ||||
| UL 61010-2-030 | ||||
| IEC、CE | IEC 61010-1 | |||
| IEC EN 61010-2-30 | ||||
| CPA | GB/T17215.321-2021 | |||
| GB/T17215.323-2022 | ||||
