IEC61557-8
定格電圧: 50V〜1000V
CHAdeMO 3.0＆複合充電システム（CCS）に準拠
不足電圧および過電圧の検出
測定パルス発生器を無効にするストップモード
+86-18702106858 / +86-21-69156352

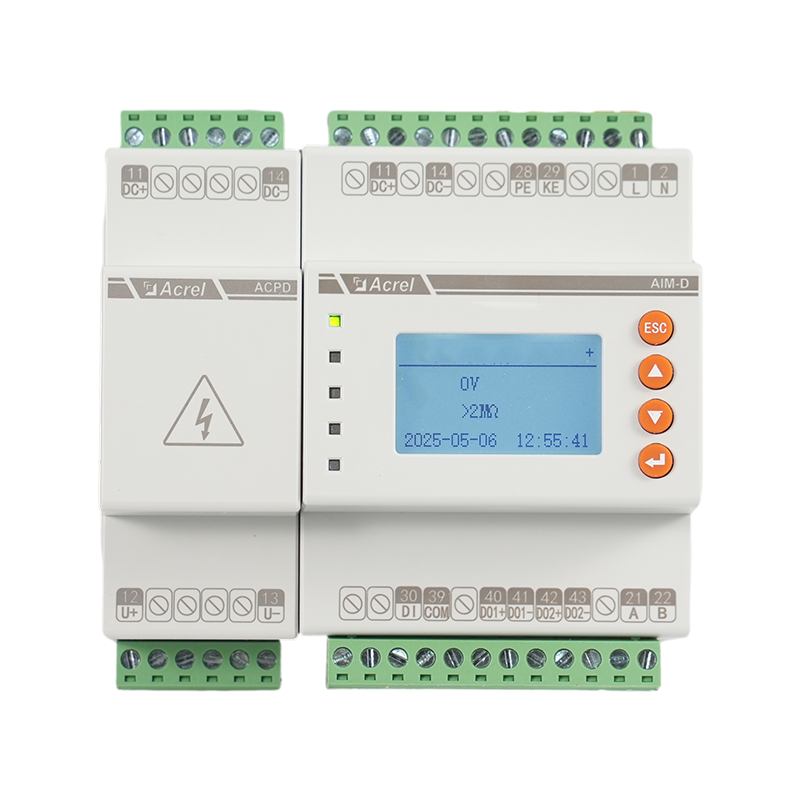

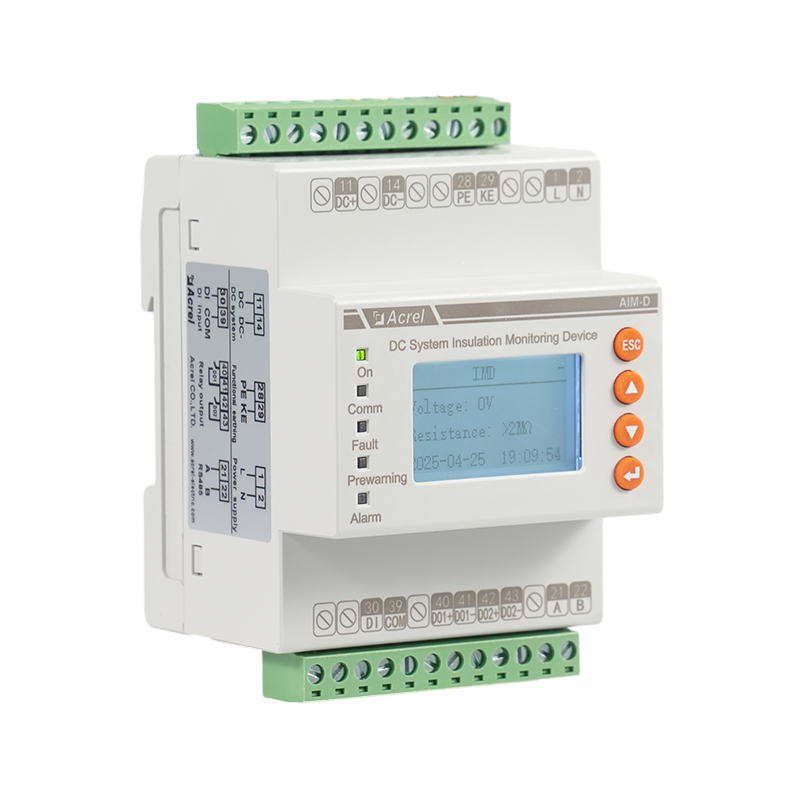

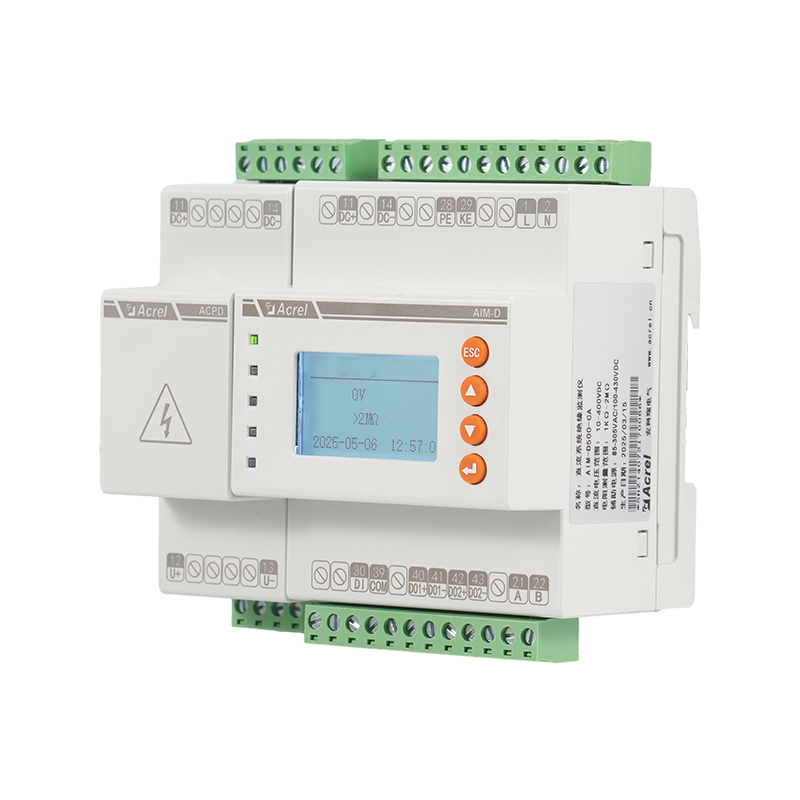

Acrel AIM-D500-CA DC 絶縁モニターは、0 ～ 1000 V DC システム用に設計された最先端のデバイスで、IT システムの絶縁抵抗を継続的に監視することで電源の安全性を確保します。
IEC 61557-8 の要件を満たしており、Combined Charging System (CCS) および CHAdeMO 3.0 標準と互換性があります。

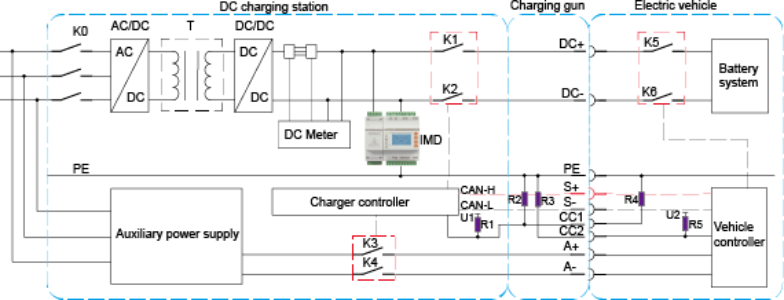

公称システム電圧範囲が 50V ～ 1000V の DC 充電ステーションの絶縁抵抗を監視できます。

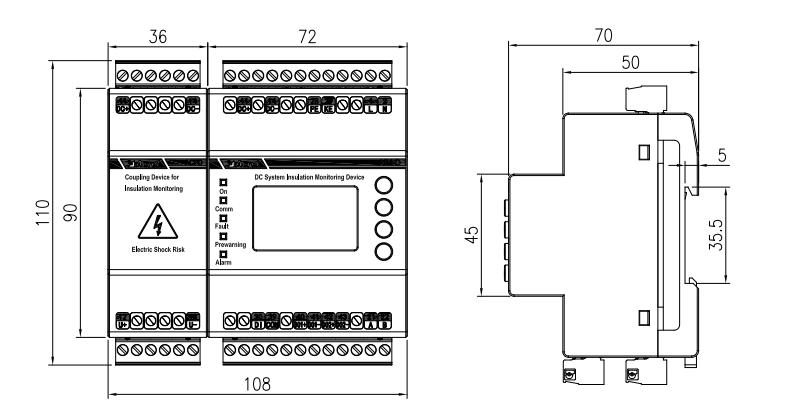

このデバイスは 4 つのモジュールのエンクロージャと DIN レール取り付けを特徴としており、既存のシステムへの設置と統合が簡単です。
また、システム電圧を測定し、不足電圧および過電圧状態を検出する機能もあります。
停止モードでは、Modbus プロトコル、デバイス メニュー、または外部ボタンを使用して、測定パルス発生器を無効にすることができます。
AIM-D500-CA は、発電所、変電所、EV 充電器、UPS システム、太陽光発電システムなどのアプリケーションに最適なソリューションです。
| アイテム | パラメータ | |
| 電源電圧 | 電源電圧 Us | あC/DC 85～265V |
| 周波数 | 50/60Hz | |
| 消費電力 | ≤ 5W | |
| 監視されているITシステム | 公称 ACPD300のシステム電圧、Un | 難易度50 … 1000V |
| 公称 ACPD300なしのシステム電圧、Un | 難易度50 … 400V | |
| 応答値 | 応答値（絶縁予警報） | 絶縁 警報限界値 … 2M Ω |
| 応答値（絶縁警報） | 1k Ω… 2M Ω | |
| 相対的 不確実性 | ± 15%、 ± 2k Ω | |
| 不足電圧 検出 | (80%~100%) 未(オフ) * | |
| 過電圧検出 | (100%~120%) 未(オフ) * | |
| 精度 | 1%、 ± 1V | |
| CCSおよびCHAdeM○ 3.0モード | 許容システム漏れ容量 | ≤ 20 μF |
| 絶縁抵抗の測定・表示範囲 | 1k Ω… 2M Ω | |
| 測定 不確実性 / 相対的な不確実性 | C e ≤ 5 μF : ± 15%、 ± 2k Ω | |
| C e >5 μF とR F >100k Ω : ± 15% | ||
| 応答時間 | ≤ 10代 | |
| インターフェース | RS485/Modbus-RTU | |
| リレー出力 | 2×1 n/o接点、AC 250V、3A、DC 30V、5A | |
| 環境 | O 動作温度 | - 1 0 ℃ ～55 ℃ |
| S 保存温度 | - 2 0 ℃ ～70 ℃ | |
| H 湿度 | ≤95%RH 、 結露なし 腐食性ガスや | |
| A 高度 | ≤2000m | |
| 重量 | AIM-D500-CA | 244.3g |
| ACPD300 | 86.1g | |
| 認証 | CE、IEC、RoHS | |
