多回路測定
3in1CTを搭載
定格電流: 5A/100A/400A/600A
4G/WiFi/イーサネット/LoRa/LoRaWAN通信

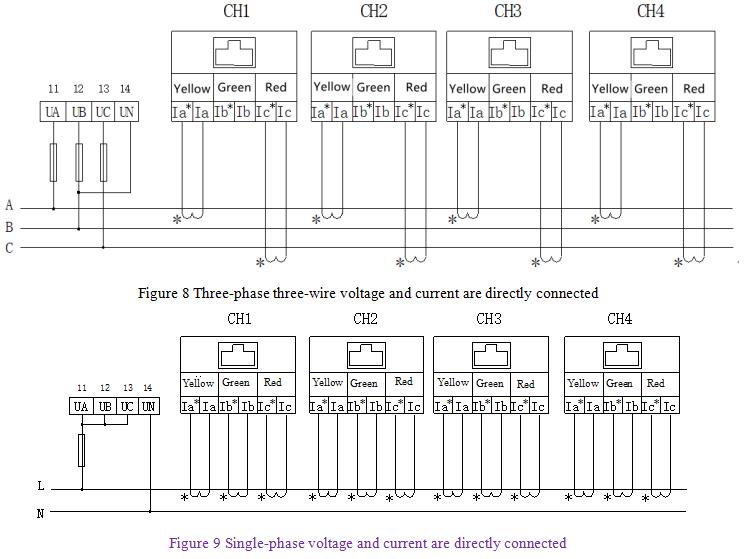

最大。 4 チャンネル三相または 12 チャンネル単相
CE認証済み
RS485通信
アプリケーション: アパート、工場生産ライン、学校
+86-18702106858 / +86-21-69156352
Acrel ADW210 マルチサーキット エネルギー メーターは、効率的なエネルギー監視のために設計された、非常に汎用性の高い高度なメーターです。外部モジュールにより無線通信（例：4G/WiFi/イーサネット/LoRa/LoRaWAN）をサポートできます。
3 in 1 CT を搭載し、5A、100A、400A、600A などの複数の定格電流をサポートしているため、さまざまなシナリオでの柔軟なアプリケーションが可能になり、簡単に設置できます。
三相回路では最大4チャンネル、単相回路では最大12チャンネルを同時に測定できます。 Modbus - RTU プロトコルに基づく RS485 通信により、信頼性の高いデータ伝送が保証されます。
このデバイスはCE認証を受けており、安全性と品質が保証されています。アパート、工場の生産ライン、学校、その他の環境に広く適用され、正確かつ包括的なエネルギー監視を提供します。その強力な機能と信頼性の高いパフォーマンスにより、エネルギー管理に最適です。
| 技術的パラメータ | 値 | ||||
| 入力 | 公称値 | 定格電圧 | 定格電流 | ||
| DC0～1000V 物理配線図を参照してください | シャント ： 0-75mV ； | ||||
| ホールセンサー ： 0～5V、100mAなど。 | |||||
| 過負荷 | 定格1.2倍（連続）。 2回定格/1秒。 | ||||
| 消費電力 | 電圧: ≤0.2VA、電流≤0.1VA | ||||
| 精度クラス | クラス1またはクラス0.5 | ||||
| 機能 | ディスプレイ | 8ビットセグメントLCD画面（LCD） | |||
| 通信インターフェース | RS485 （ 2チャンネルオプション ） | ||||
| 通信プロトコル | Modbus-RTU 、 DL/T 645-2007 、 DLT698 | ||||
| スイッチ | スイッチ output | 2 リレー出力、2A/30VDC または 2A/250VAC | |||
| スイッチ input | 2つのドライ接点入力 | ||||
| パルス出力 | 第二パルス出力、エネルギーパルス出力 | ||||
| メーターメニュー設定の SYS->PLUS 表示を参照してください。例: メーターには 100 が表示されます。これは 100imp/kWH です。 | |||||
| 電源 | 電圧範囲 | AC/DC 85-265V または DC12V(±10%) または DC24V(±10%) または DC48V(±10%) | |||
| 消費電力 | ≤ 3W | ||||
| 電源周波数耐電圧 | 電源 // 信号入力 / / その他回路 3.5kV/1min | ||||
| 電源と信号入力以外の他の回路は接続されていない 2kV/1min | |||||
| インパルス耐電圧 | ±6.5KV | ||||
| 絶縁抵抗 | ≧40MΩ | ||||
| 平均バリアフリー労働時間 | ≥50000時間 | ||||
| 環境 | 温度 | 通常動作温度: -25 °C ~ 65 °C;限界使用温度: -40 °C ~ 70 °C; | |||
| 保管温度: -40 ℃～ 80 ℃ | |||||
| 湿度 | 93%RH以下、結露なきこと、腐食性ガスなきこと | ||||
| 高度 | ≤2500m | ||||
