抵抗モニタリング
過電圧および不足電圧アラーム
警報と警報
LED表示/LCD表示
3チャンネルリレー出力
イベント記録
+86-18702106858 / +86-21-69156352

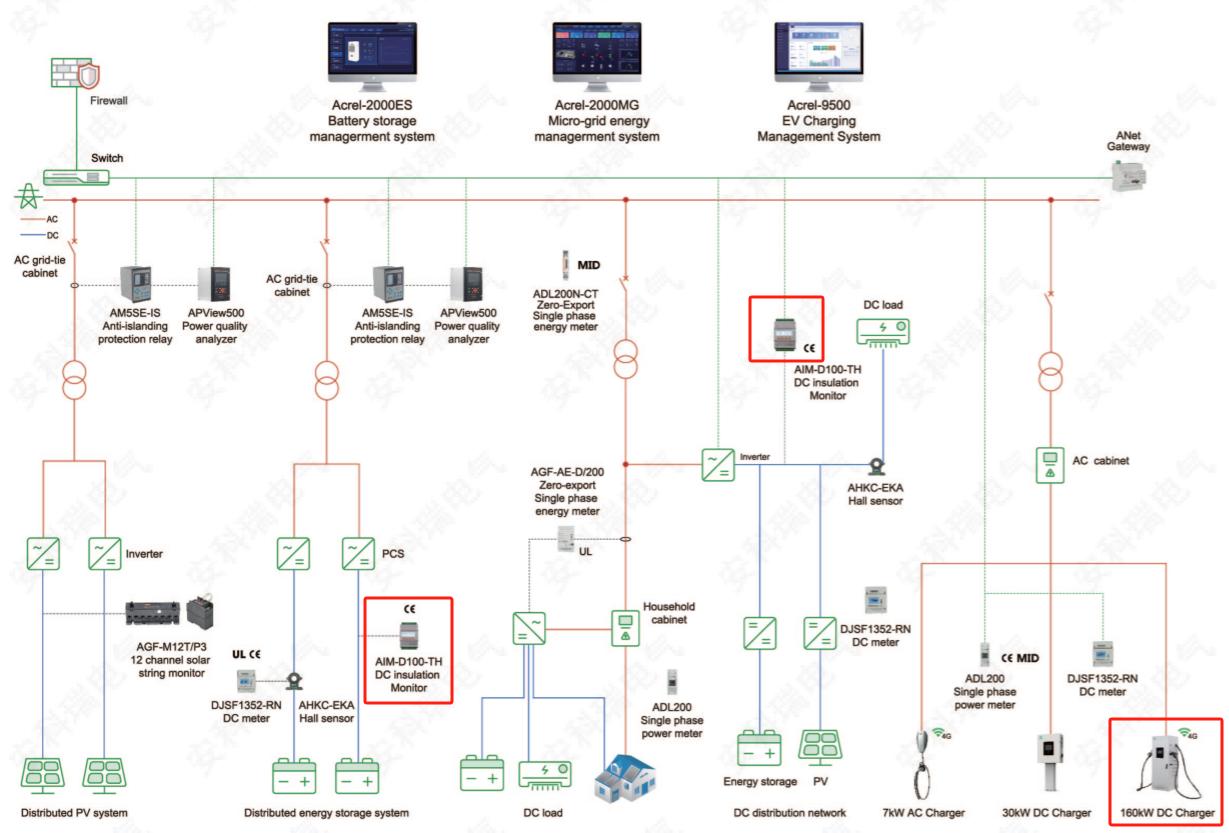

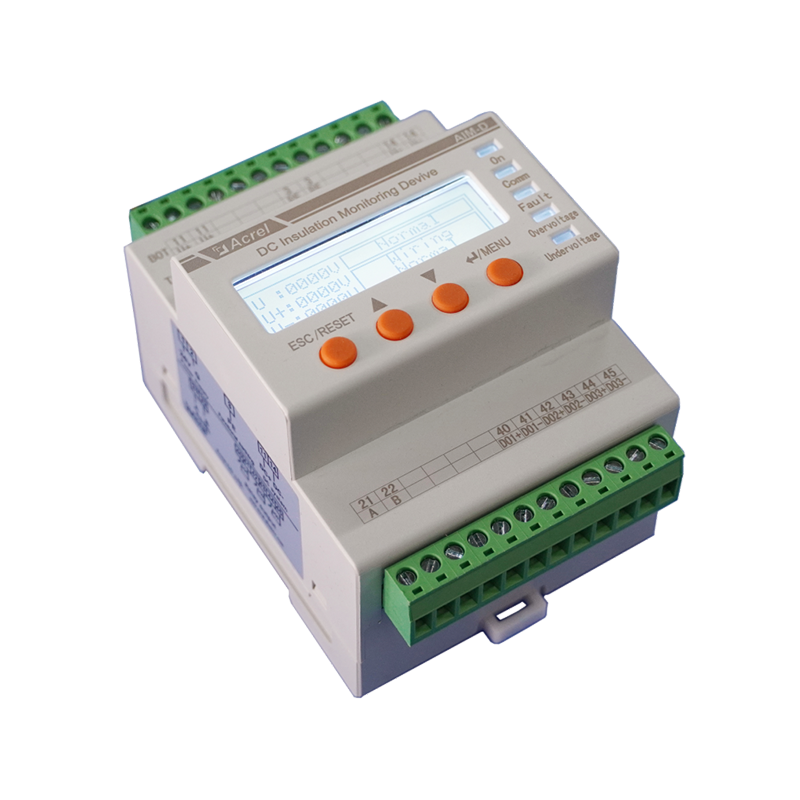

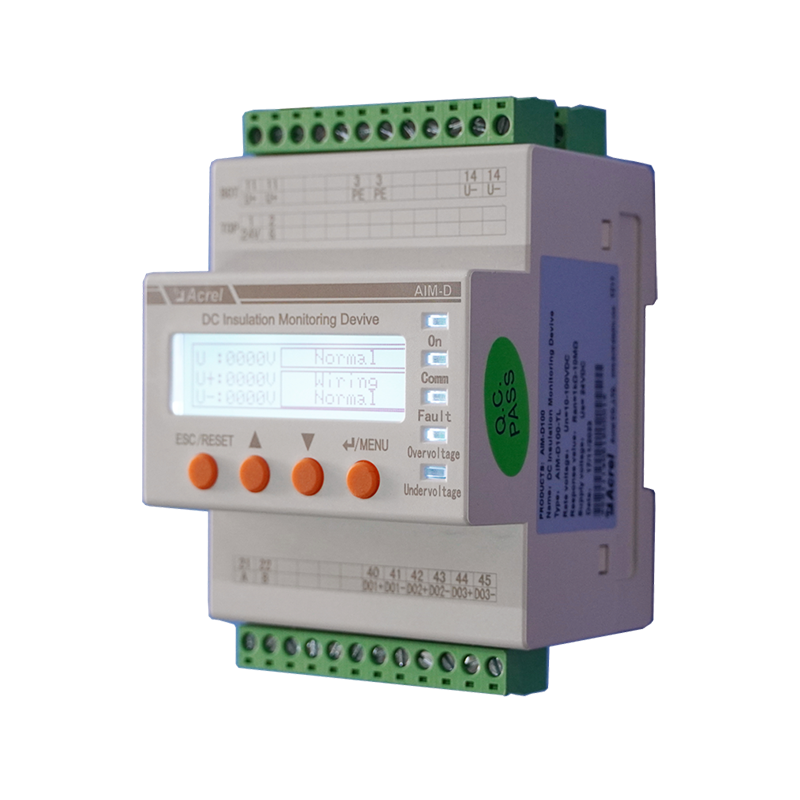

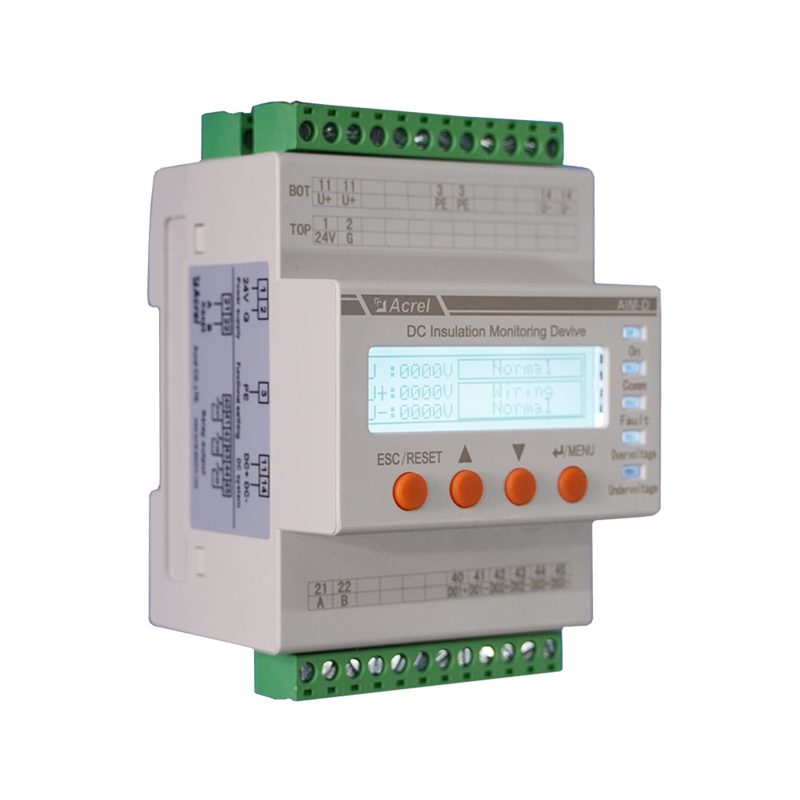

AIM-D100-TH DC絶縁モニターは、10～1000V DCシステム用に設計されています。 IT システムの絶縁抵抗を継続的に監視することで、電源の安全性を確保します。絶縁抵抗が設定値を下回ると潜在的な問題を警告するため、発電所、変電所、EV 充電器、UPS、太陽光発電システムなどのアプリケーションに最適です。
| 技術的パラメータ | 技術仕様 | |
| 補助電源 | 直流 12 ～36V | |
| 最大消費電力 | ≤ 6 W | |
| 電圧モニター | 電圧範囲 | あIM-D100-TH：DC100～1000V ； |
| あIM-D100-TL：DC10～100V | ||
| 精度 | 0.5 | |
| 過電圧閾値 | ≥ 定格電圧 * 1 2 0% | |
| 不足電圧しきい値 | ≤ 定格電圧 *8 0% | |
| 絶縁監視 | 絶縁抵抗範囲 | 1 kΩ～ 10M Ω |
| 警告および警報範囲 | 10kΩ～10MΩ | |
| 精度 | 1～10kΩ：±1k； 10k~500k: ≤3% | |
| システム漏れ容量 | ≤5μF | |
| モニタリング方法 | サイクルトリガー: 5~500s 遅延 設定することができます。 | |
| 通信トリガー: オンデマンド読み取り | ||
| 絶縁監視 speed | 500ms/サイクル; 1000ms/サイクル | |
| 内部DCインピーダンス | ＜ 1 MΩ | |
| 警報方法 | 液晶、 LEDインジケーター、リレー出力 | |
| A アラーム出力 | 3つのリレー出力、N/○またはN/Cを設定可能 | |
| 接点容量 | AC250V 5A ； | |
| 直流 30V 5A | ||
| 障害記録 | 20 故障記録 s | |
| コミュニケーション | RS485インターフェース、Modbus-RTUプロトコル | |
| インストール | DINレールの取り付け | |
| 保護レベル | IP30 | |
| 環境 | O 動作温度 | - 2 0~ 60 ℃ |
| S 保存温度 | - 25 ~ 7 5℃ | |
| R 相対湿度 | <95% 、 結露なし | |
| A 高度 | < 2000m | |
