イーサネット通信 RJ45 ポート
Modbus-TCP プロトコル
交流三相測定
定格電流: CTによる5Aまたは外部CTによる80/120/200A
定格電圧: AC 3*230/400V
CE認証済み
+86-18702106858 / +86-21-69156352

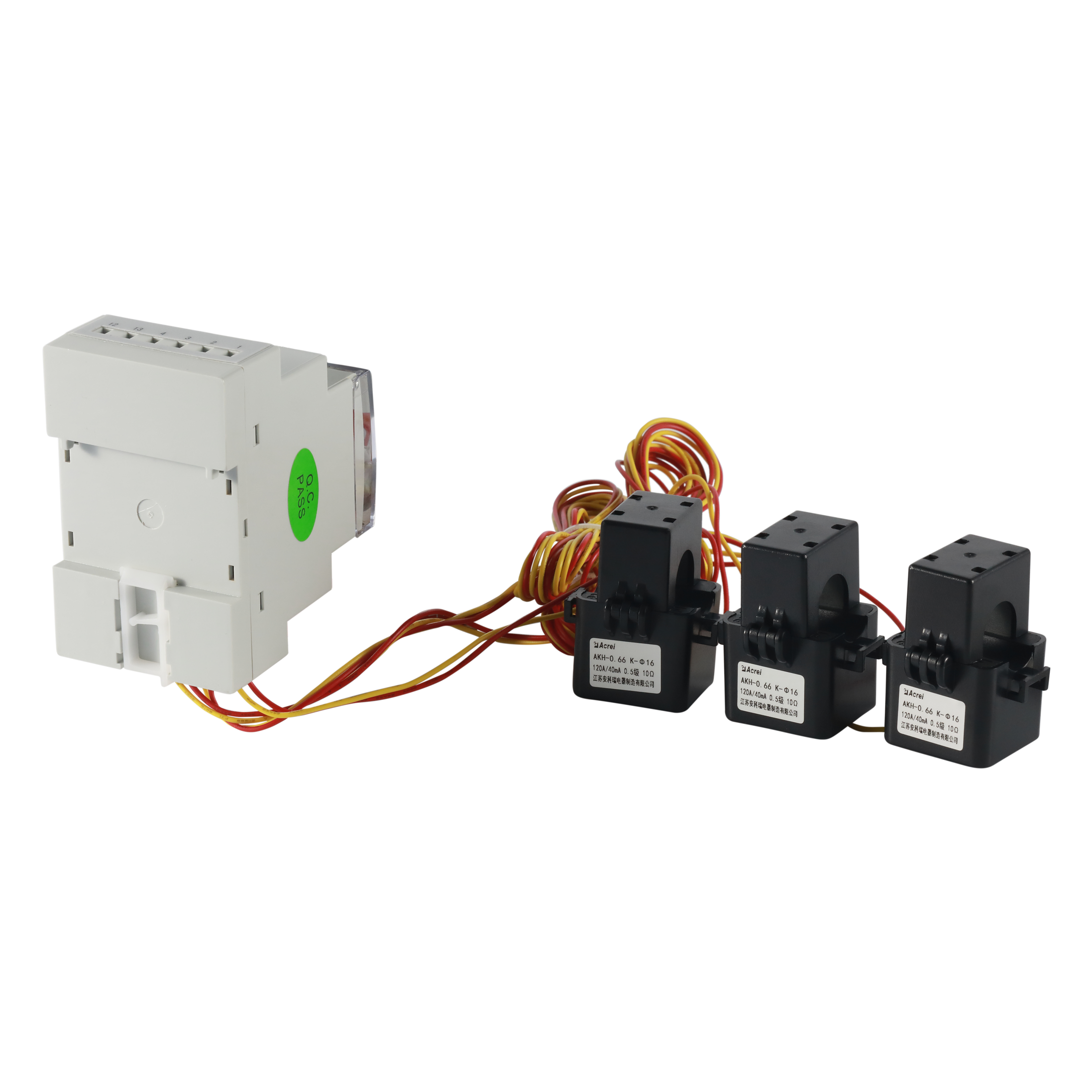

ACR10R レール型多機能電気計器は、総合的なエネルギー監視と電力管理のために設計されたインテリジェントなデバイスです。単相/三相の電流、電圧、有効電力、無効電力、皮相電力、周波数、力率などの電気パラメータの正確な測定を統合し、エネルギー管理システムにリアルタイムのデータを提供します。その際立った機能の 1 つは、Modbus-TCP プロトコルによるイーサネット通信のサポートであり、最新の産業オートメーション ネットワークへのシームレスな統合を可能にします。この機器は、DIN レール取り付けと分割コア変流器を使用して現場で簡単に設置できるため、バスバーを取り外す必要がなくなり、設置時間と人件費が削減されます。 LCD ディスプレイと直感的なボタン インターフェイスにより、ユーザーはパラメータを設定し、操作をローカルで監視できるほか、リレー出力とスイッチ入力によりリモート信号と制御機能が提供されます。要求の厳しい産業環境向けに設計されており、製錬、鉄鋼生産、半導体などの高エネルギー消費産業におけるエネルギー効率の高い改修に最適です。さらに、分散型太陽光発電の監視やエネルギー需要管理などのアプリケーションもサポートします。広い動作温度範囲と高い安全基準を備えた ACR10R は、信頼性、多用途性、使いやすさを兼ね備え、さまざまな電力監視のニーズに応えます。
機能:
| モデル | ACR10R-(DxxT)E4S | ACR10R-(DxxT)ES | |
| 機能 | |||
| 表示方法 | LCD（フィールドLCD） | ■ | ■ |
| 測定パラメータ | 電流/電圧/周波数/力率 | ■ | ■ |
| 有効電力/無効電力/皮相電力 | ■ | ■ | |
| 四象限パワー測定 | ■ | ■ | |
| 最大需要 | ■ | ■ | |
| 複雑なレートの電力測定 | ■ | ■ | |
| データロギング | イベントロギング | □ | |
| アラーム | □ | ||
| 内蔵時計 | ■ | ■ | |
| コミュニケーション | RS485インターフェース | ■ | ■ |
| イーサネットインターフェース | □ | ||
| RJ45インターフェース | □ | ||
| オプション機能（いずれかをお選びください） | リレー出力(2DO) | A1（B1またはC1） | |
| (4DI 2DO または 4DI EP)* | |||
| コミュニケーション | 切替入力（4DI） | ■ | |
| オプション機能（いずれかをお選びください） | パルス出力（2チャンネル） | A1（B1またはC1） | |
| (4DI 2DO または 4DI EP)* | |||
| 技術的パラメータ | 指標 | |||

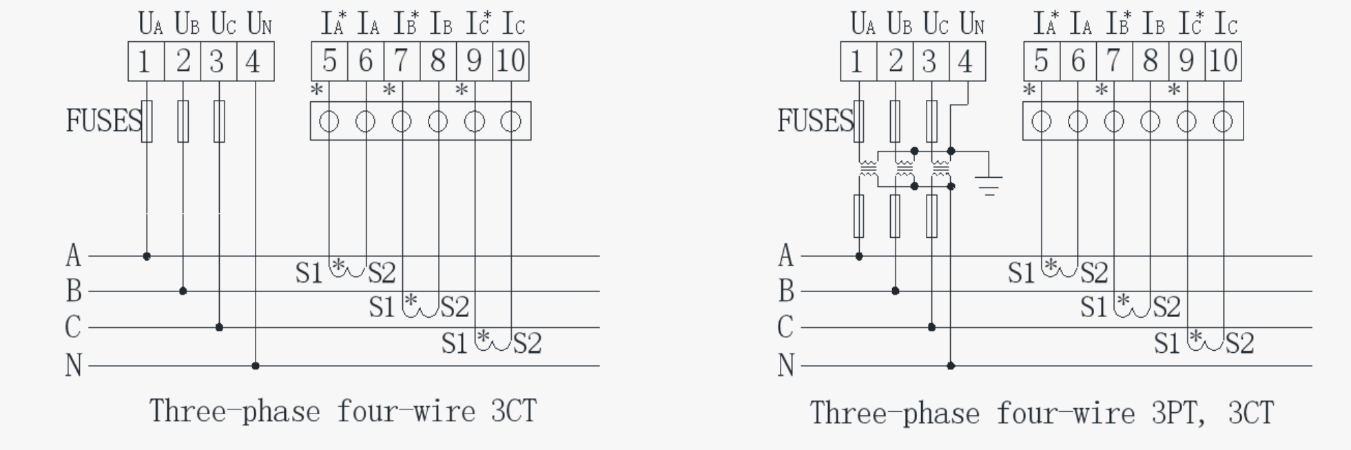

| 入力 | グリッド | 三相4線式 | ||
| 周波数 | 45～65Hz | |||
| 電圧 | 定格電圧:220V/380V(400V) | |||
| 過負荷: 定格電圧の 1.2 倍 (連続)。定格電圧の2倍を1秒間持続 | ||||
| 消費電力: 0.2VA未満 | ||||
| 現在 | 定格：外部トランス付き 80A/26.7mA、120A/40mA、200A/66.66mA | |||
| 相互センサー内蔵：5A | ||||
| 過負荷: 定格電流の 1.2 倍 (連続)、定格電流の 10 倍が 1 秒間持続 | ||||
| 消費電力: 0.2VA未満 | ||||
| 出力 | 電気 | 出力 mode:Open collector optocoupler pulse, 2-way output | ||
| 三相 | パルス定数:100imp/kWh | |||
| コミュニケーション | RS485インターフェース、Modbus-RTU、イーサネット（オプション） | |||
| ディスプレイ | 液晶ディスプレイ | |||
| 機能 | オンオフボリューム | 入力 | ドライ接点入力4点（オプション） | |
| 出力 | 出力 mode: 2-way relay normally open contact output（Optional） | |||
| 接点容量：AC250V/3A、DC30V/3A | ||||
| 測定精度 | 0.5レベル、無効電力量：2レベル、その他：1レベル | |||
| 電源 | AC85～265V 消費電力≦10VA | |||
| 安全性 | 電源周波数耐電圧 | 電源//スイッチング出力//電流入力－電圧入力//通信//パルス出力//スイッチング入力間 AC2kV 1min. | ||
| 電源//switching output//current input and voltage input between two two AC2kV 1min. | ||||
| AC1kV 通信//パルス出力//スイッチング入力2×2間 1min. | ||||
| 絶縁抵抗器 | 入力 and output to chassis >100MΩ | |||
| 環境 | 使用温度：-10℃～55℃（限界使用温度：-20℃～65℃）；保存温度：-25℃～70℃ | |||
| 相対湿度: 5%～95%、結露なきこと。標高: ≤2500m | ||||

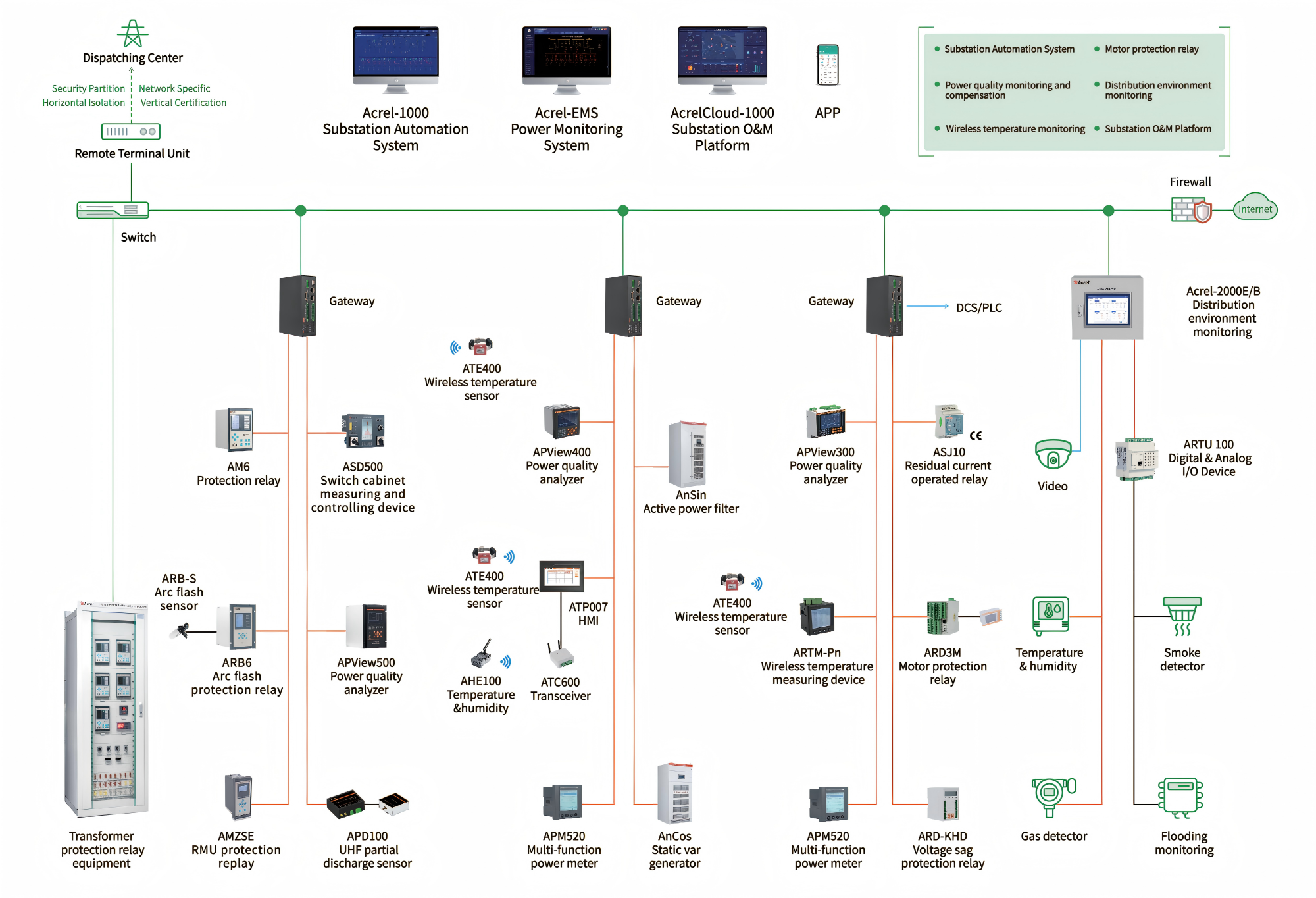

電力監視ソリューション

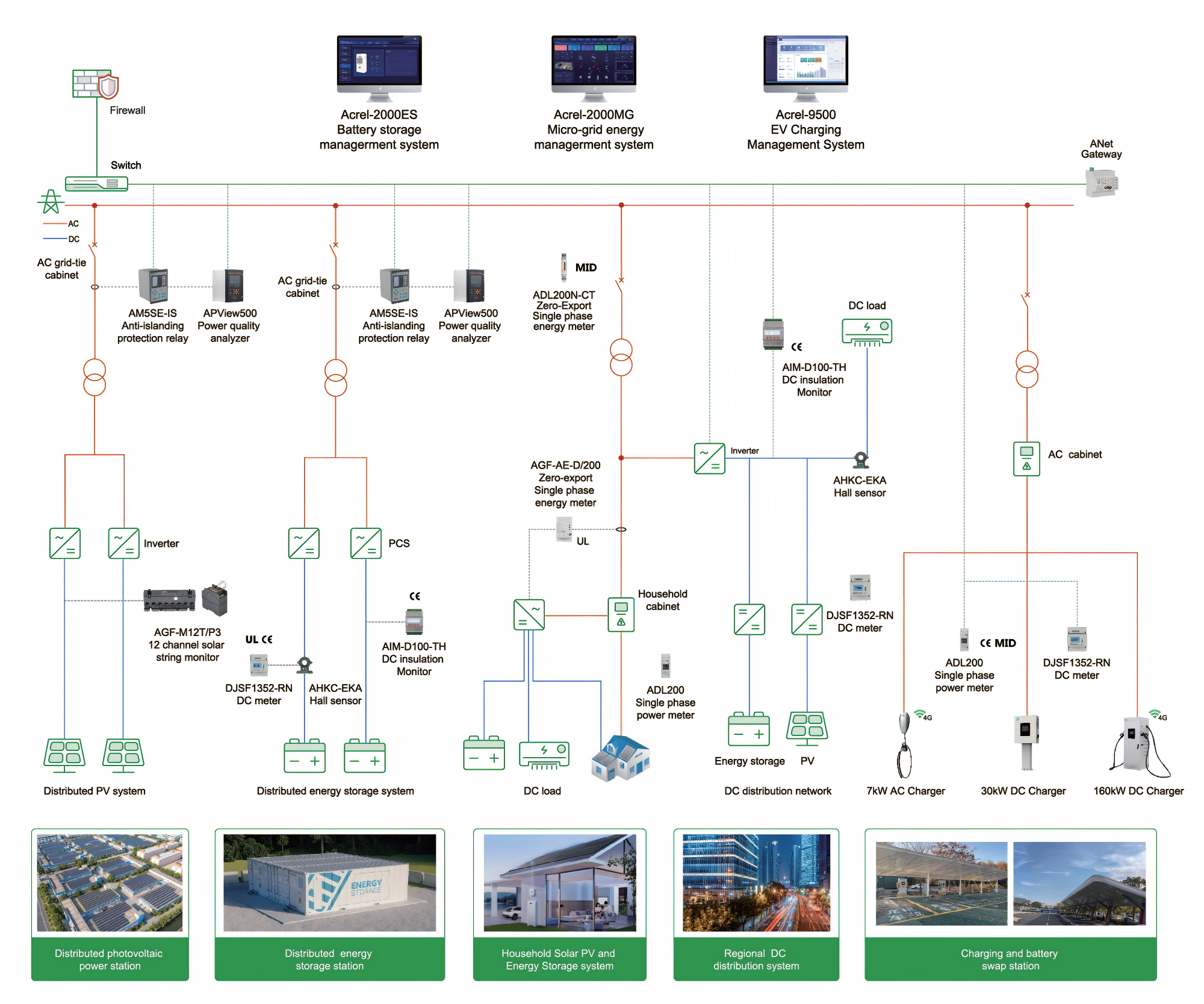

再生可能エネルギー
