最大。 12回路三相測定
最大。 36回路単相測定
CTによる入力電流5A
課金システムのプリペイド/ポストペイド機能
kWhクラス0.5
RS485通信
イーサネット通信オプション
+86-18702106858 / +86-21-69156352

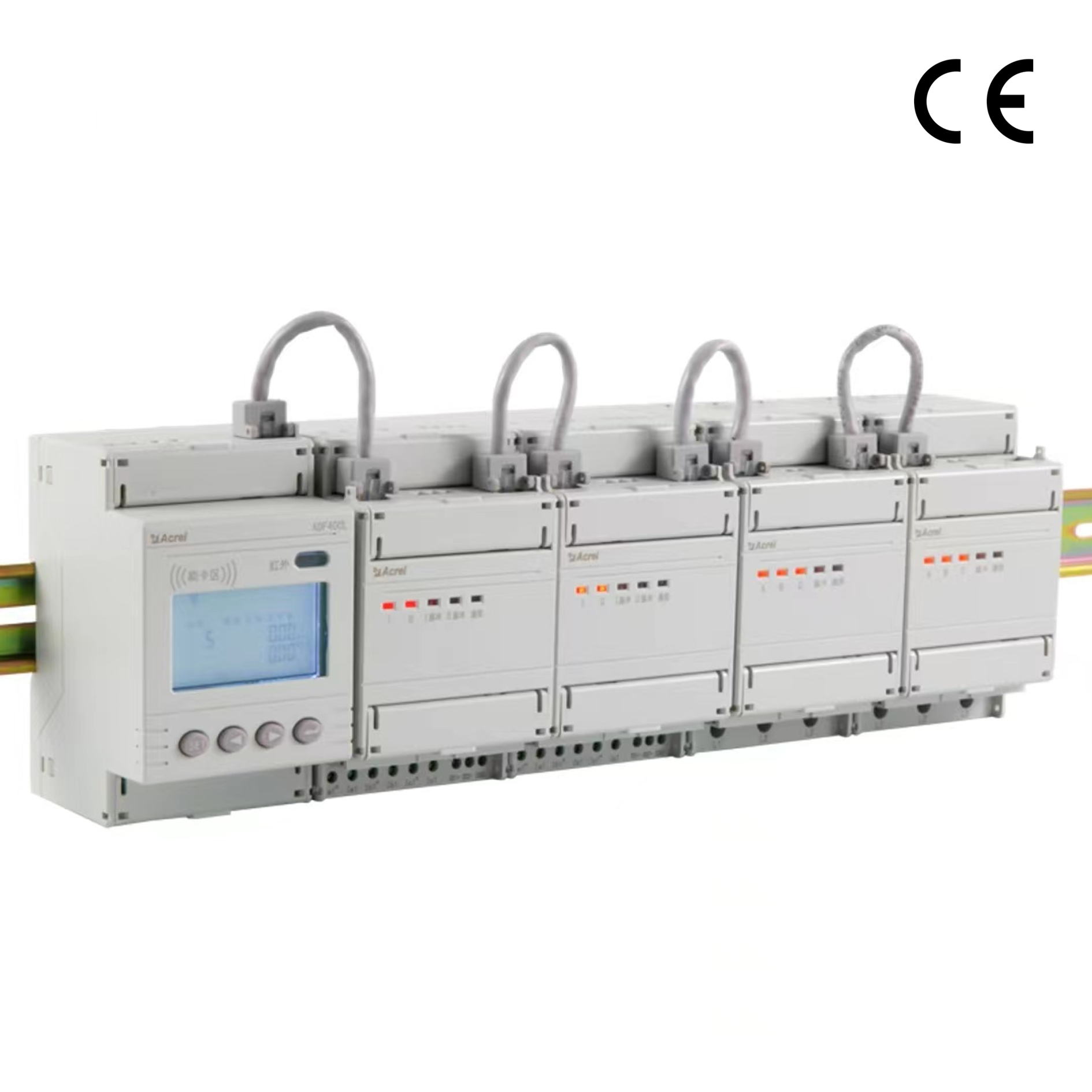

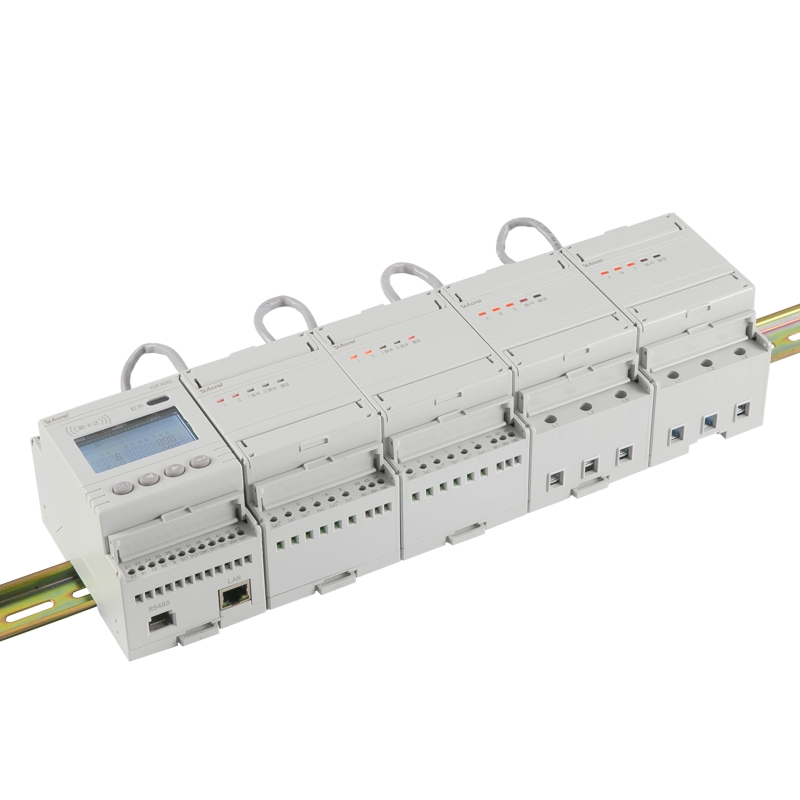

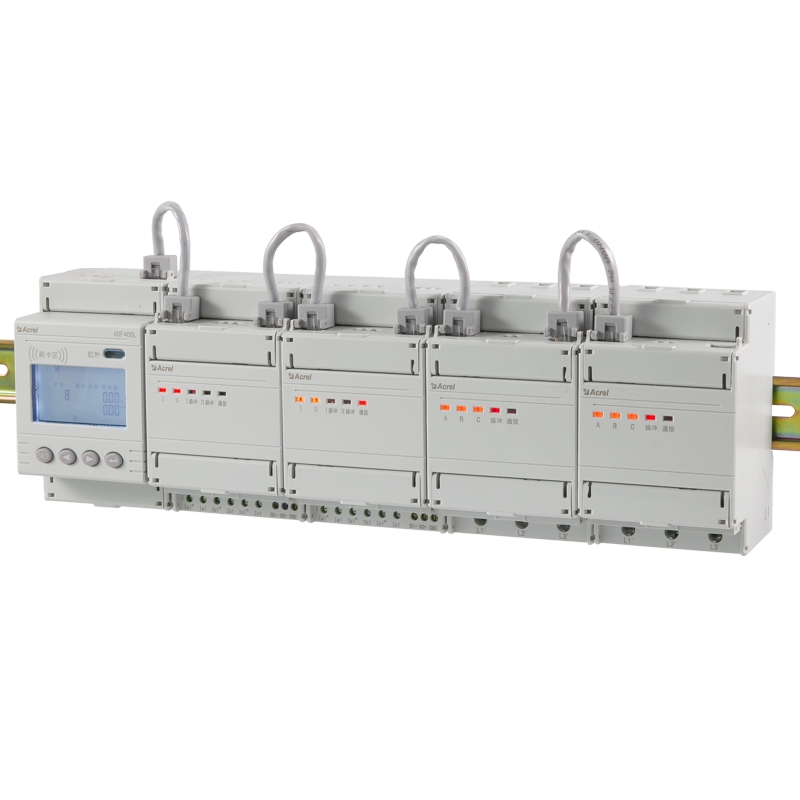

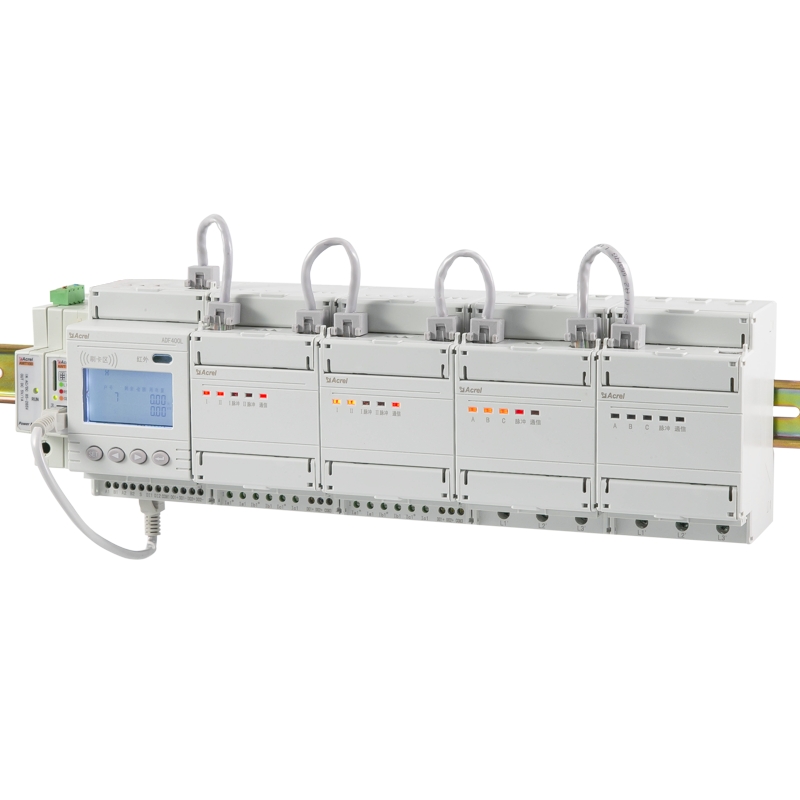

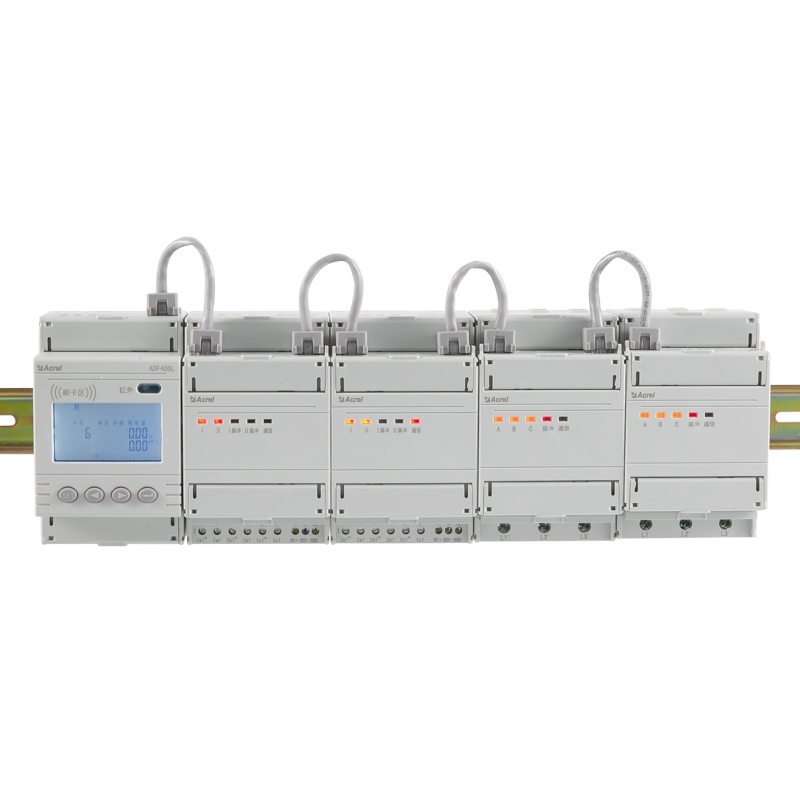

Acrel ADF400L マルチ回路エネルギー メーターは、さまざまなエネルギー計測のニーズに合わせて設計された、汎用性が高く正確なソリューションです。最大で三相で 12 台、単相で 36 台の直接接続、または三相変圧器接続で 12 台まで対応できるため、集合住宅、学校、企業など幅広い用途に適しています。この電力量計は、総有効電力量、順方向および逆方向有効電力量、および複数料金の有効電力量計などの高度な計量機能を備えています。 4 つのタイム ゾーン、2 つのタイム スケジュール、14 の毎日の時間帯、および 4 つの料金プランによる複数の料金プランをサポートし、柔軟なエネルギー消費管理を提供します。
Acrel ADF400L シリーズは、バックライト付きの使いやすい LCD ディスプレイを備えており、電圧、電流、有効電力、無効電力、皮相電力、力率、周波数などの測定値を簡単に読み取ることができます。その通信機能は、Modbus および DL/T 645 プロトコルをサポートする RS485 およびイーサネット インターフェイスに加え、赤外線通信によってさらに強化され、さまざまなエネルギー管理システムとのシームレスな統合を保証します。高い測定精度、広範な機能、柔軟な設置オプションを備えた ADF400L マルチ回路エネルギー メーターは、効率的かつ正確なエネルギーの監視と管理に理想的な選択肢です。
| 技術的パラメータ | ADF400L-□H□S□D(Y)-□ | |

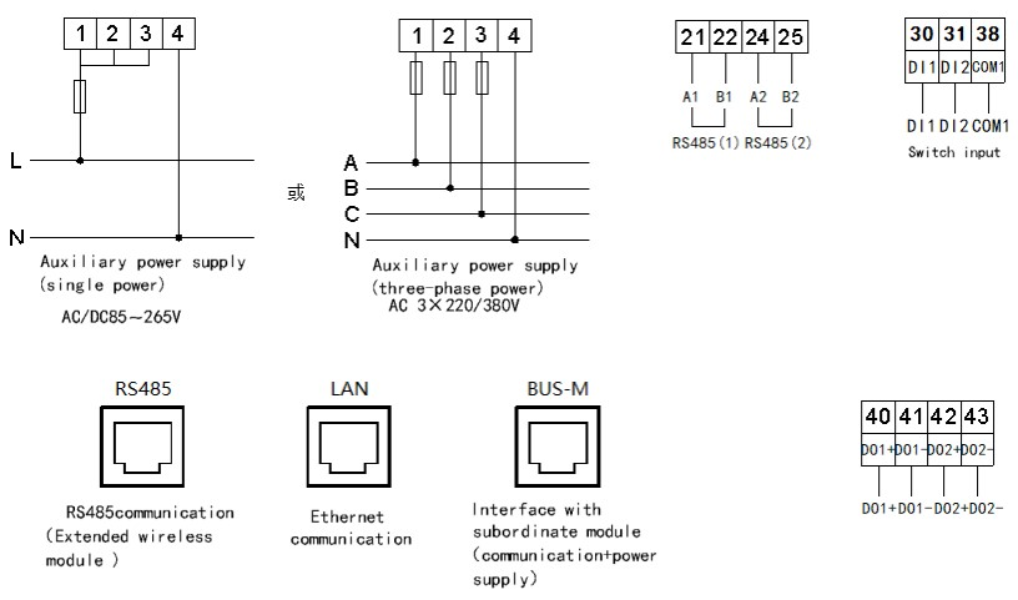

| 補助電源 | 電圧 | 三相3*220V/380V電源（単相電源の場合は本体の端子1、2、3を短絡） |
| 消費電力 | ≤10W | |
| 電圧 input | 定格電圧 | 3×220/380V、3×57.7/100V |
| 基準周波数 | 50Hz | |
| 電流入力 | 入力電流 | 3×1(6)A(CTアクセス)、3×10(80)A(ダイレクトアクセス) |
| 始動電流 | 1 lb | |
| パフォーマンスの測定 | 測定精度 | 0.5秒レベル |
| 時計の精度 | ≤0.5秒/日 | |
| パルス | パルス output | 各三相計測モジュールには 1 つの有効エネルギーパルスがあります |
| パルス Width | 80ms±20ms | |
| パルス constant | 3×1(6)A仕様 6400 imp/kWh | |
| 3×10(80)A仕様 400 imp/kWh | ||
| スイッチ | メインモジュール | メインモジュール 2DI 2DO，Among them, DI is dry contact input |
| スレーブモジュール | 変圧器アクセススレーブモジュール 2DI 4DO、このうち、DI は 220V 湿式接点入力です | |
| コミュニケーション | 赤外線インターフェース | 赤外線通信 |
| RS485インターフェース | MODBUS-RTU | |
| イーサネットインターフェース | Modbus-TCP、TCP/IP | |
| 周辺環境 | 温度 | 動作温度：-20℃～60℃、 |
| 保存温度：-30℃～70℃ | ||
| 湿度 | ≦95%RH、結露のないこと、腐食性ガスのない場所 | |
| 高度 | ≤2000m | |
