定格電流：CTによる80A/120A/200A/300A
UL認証済み
100msの高速応答時間
定格電圧：AC230V
高精度クラス0.5S

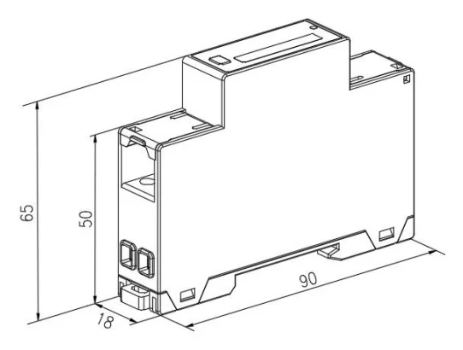

極薄1P 18mm
+86-18702106858 / +86-21-69156352

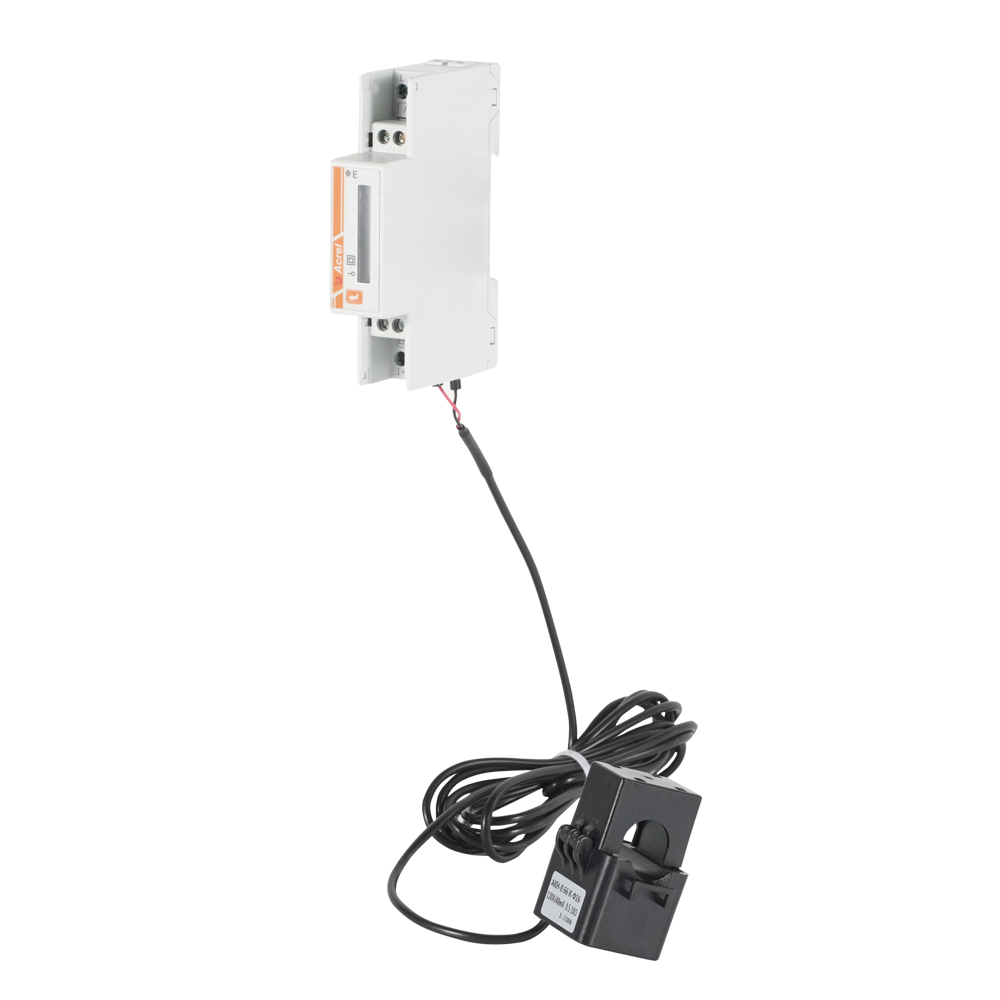

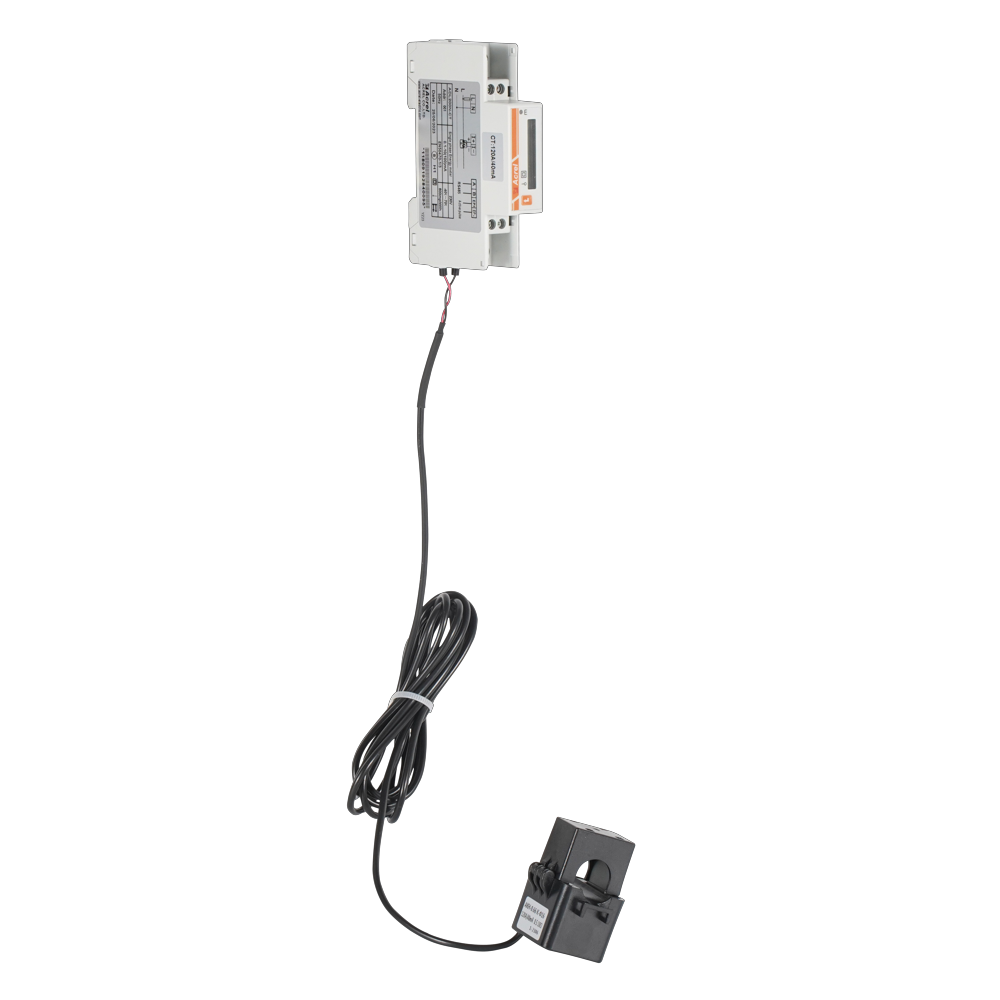

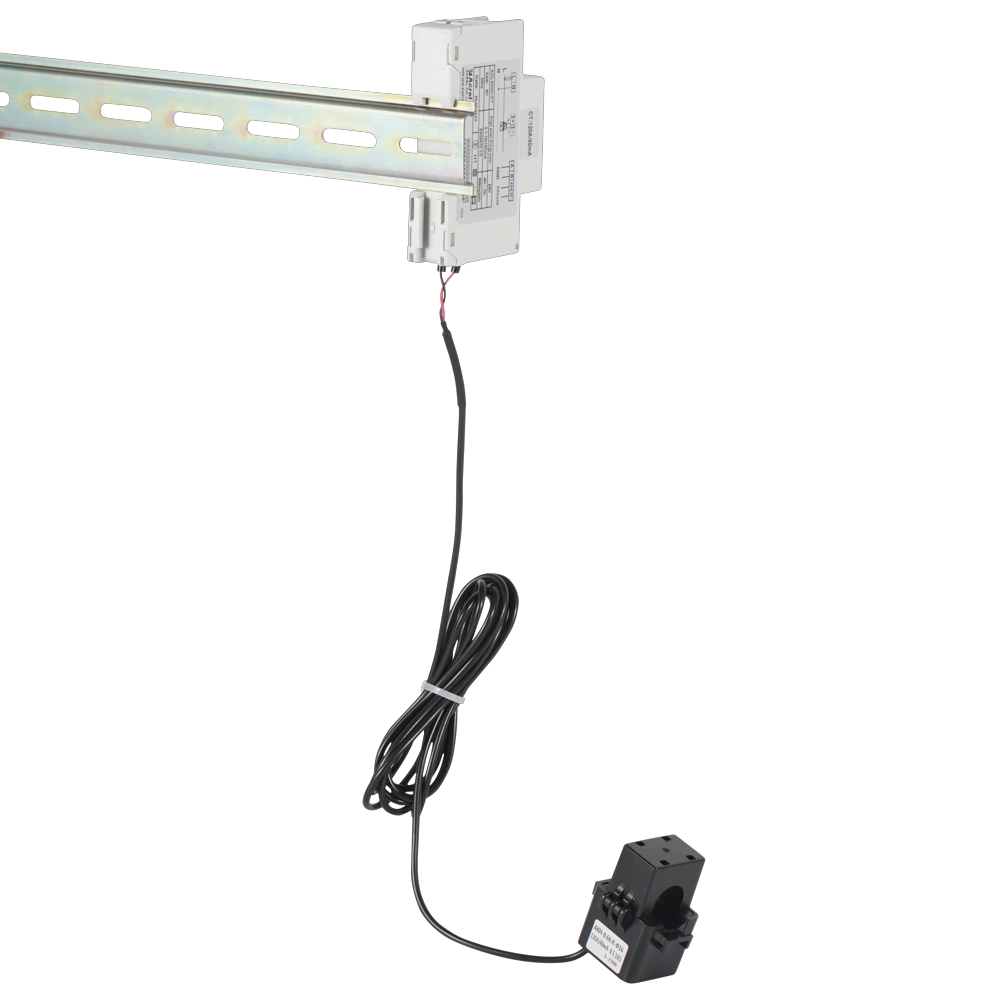

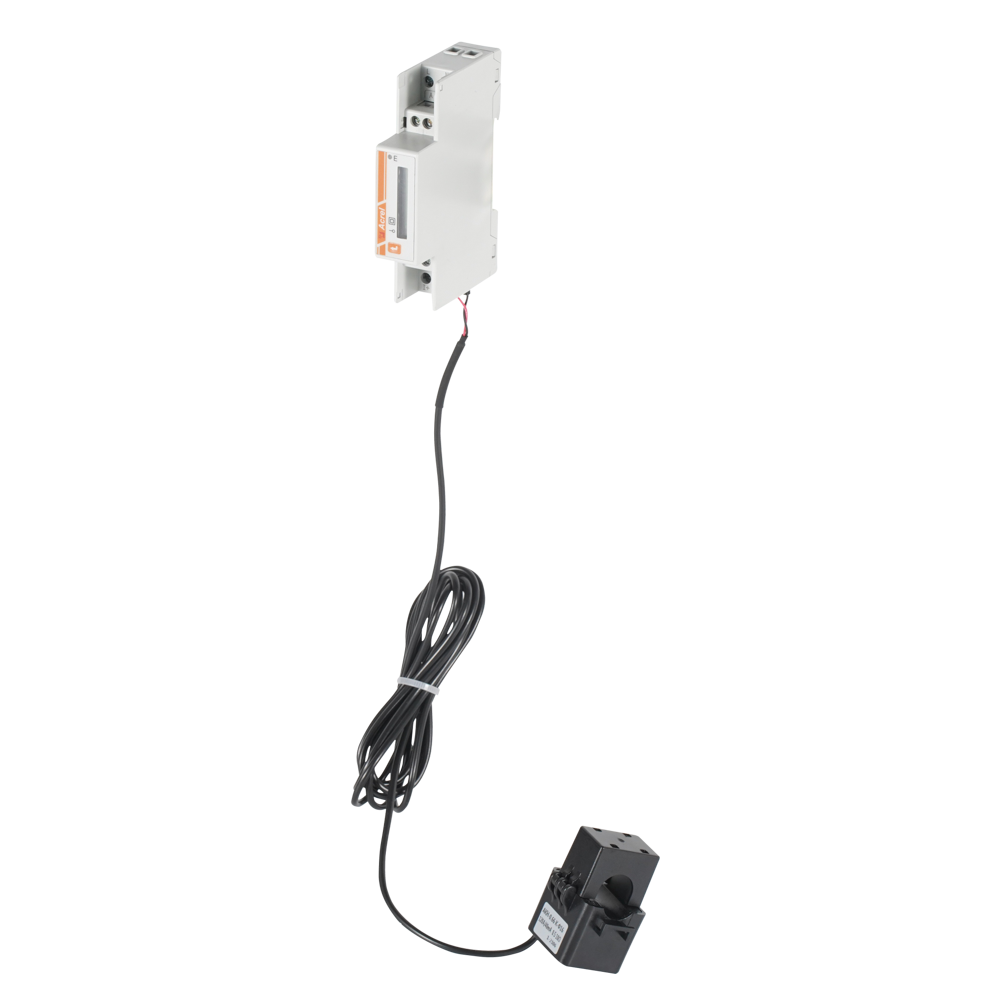

ADL シリーズ DIN レール取り付け型多機能電力量計は、太陽光発電グリッド接続、マイクロ インバータ、エネルギー貯蔵、AC カップリング システムなどの新エネルギー発電システム用に設計されたインテリジェント デバイスです。
高精度測定、コンパクト設計、高速応答、簡単設置を実現した製品です。インバータまたはエネルギー管理システム (EMS) と通信しながら、電力パラメータをサンプリング、測定、監視できます。主な機能には、逆潮流の防止、発電の調整、リアルタイムの蓄積された電力エネルギーに基づいたバッテリーの充電と放電の管理などが含まれます。
さらに、双方向メーターと家庭用分散型太陽光発電エネルギー管理をサポートし、効率的かつインテリジェントなエネルギー利用を保証します。
| アイテム | パラメータ | ||
| モデルシリーズ | ADL200N-CT | ||
| 測定 | グリッド | 単相 | |
| 電圧 | 定格電圧 | 交流 230 V | |
| 入力範囲 | ± 2 0% | ||
| 過負荷 | 1.2倍の評価（ 継続的な ) | ||
| 1秒間定格2倍 | |||
| 消費電力 | < 2W 、 < 10 バージニア州 | ||
| 精度等級 | 誤差±0.5% | ||
| 現在 | 入力電流 | 交流 80A/120A/200A/300A | |
| 過負荷 | 1.2 回 評価（継続） | ||
| 1秒間定格2倍 | |||
| 消費電力 | < 1W 、 < 1 バージニア州 | ||
| 精度等級 | 誤差±0.5% | ||
| パワー | 有効電力、無効電力、皮相電力、誤差±0.5 % | ||
| グリッド frequency | 5 0/ 6 0 Hz、誤差±0.5% | ||
| 応答率 | ≤100ms (電圧、電流、電力) | ||
| ≤1s (電力量) | |||
| 測定 category | CATⅢ | ||
| 過電圧レベル | OVCⅢ | ||
| 測光 | 電気エネルギー | 活性エネルギー ： C お嬢さん B | |
| 無効エネルギー ( C お嬢さん 2 accuracy) | |||
| 消費電力 | ≤ 2W | ||
| 電磁適合性 | E2 | ||
| セキュリティ | パワー frequency withstand voltage | 通信と信号入力間 AC3kV 1min | |
| 絶縁抵抗 | 入力および出力端子からケースまで >100MΩ | ||

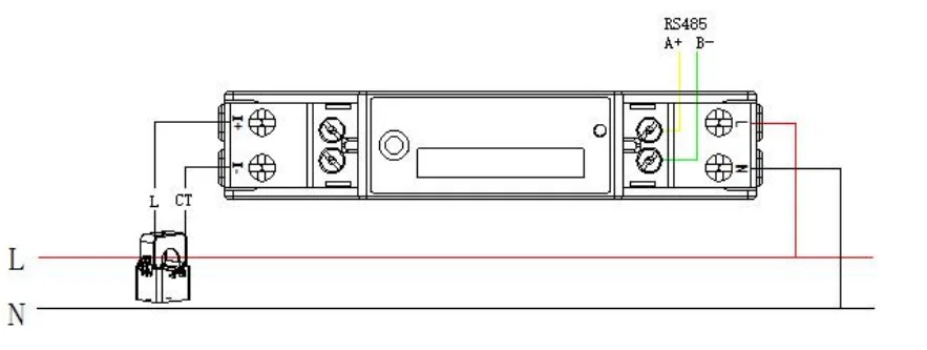

| コミュニケーション | インターフェースと通信プロトコル | RS485 インターフェイスと Modbus RTU プロトコル | |
| コミュニケーション address range | Modbus RTU:1~247 ； | ||
| ボーレート | 1200bps～38400bpsをサポート | ||
| 環境 | 動作温度 | -40℃ ～ 70℃ | |
| 保管温度 | -40℃ ～ 8 0℃ | ||
| 相対湿度 | ≤95 % (結露しないこと) | ||
| 「湿気の多い環境には適さない」 | |||
| 高度 | ≤ 20 00m | ||
| 標準 | EN IEC 61010-1:2010 測定、制御、実験室で使用する電気機器の安全要件 - パート 1: 一般要件 | ||
| EN IEC 61010-2-030:2010 測定、制御、および実験室で使用する電気機器の安全要件 - パート 2-030: テストまたは測定回路を備えた機器に対する特定の要件 | |||
| EN IEC 61326-1:2021 測定、制御、実験室で使用する電気機器 - EMC 要件 - パート 1: 一般要件 | |||
| EN IEC 61326-2-1:2021 測定、制御、および実験室で使用する電気機器 - EMC 要件 - パート 2-1: 測定、制御、および実験室で使用する電気機器の電磁適合性試験に関する特定の要件 | |||
| EN 50470-3 電力計測装置 (AC) - パート 3: 特定の要件 - アクティブエネルギー用の静的メーター (クラスインデックス A、B、および C) | |||
| IP保護 | IP51 （ 適切な IP 定格エンクロージャに取り付ける必要があります ） | ||
| 汚染度 | Ⅱ | ||
| カリフォルニア大学 学位 | ⅡI | ||
| 設置環境 | 屋内用 | ||
| 守る 学位 | クラス II (二重絶縁) | ||
| 使用環境 | キャビネット搭載 （外殻には触れられません） | ||
| レベル | M1 | ||
| CTの安全性 | 絶縁抵抗: greater than 1000 M Ω 通常の状態では ； | ||
| 耐電圧：電源周波数4000V、50Hzに1分間耐えることができます。 ； | |||
| 難燃性：UL94-V0レベルに適合 ； | |||
