定格電流：CTによる80A/120A/200A/300A
MID認証済み
100msの高速応答時間
定格電圧: 3*230/400V
高精度クラス0.5S
RS485通信
+86-18702106858 / +86-21-69156352

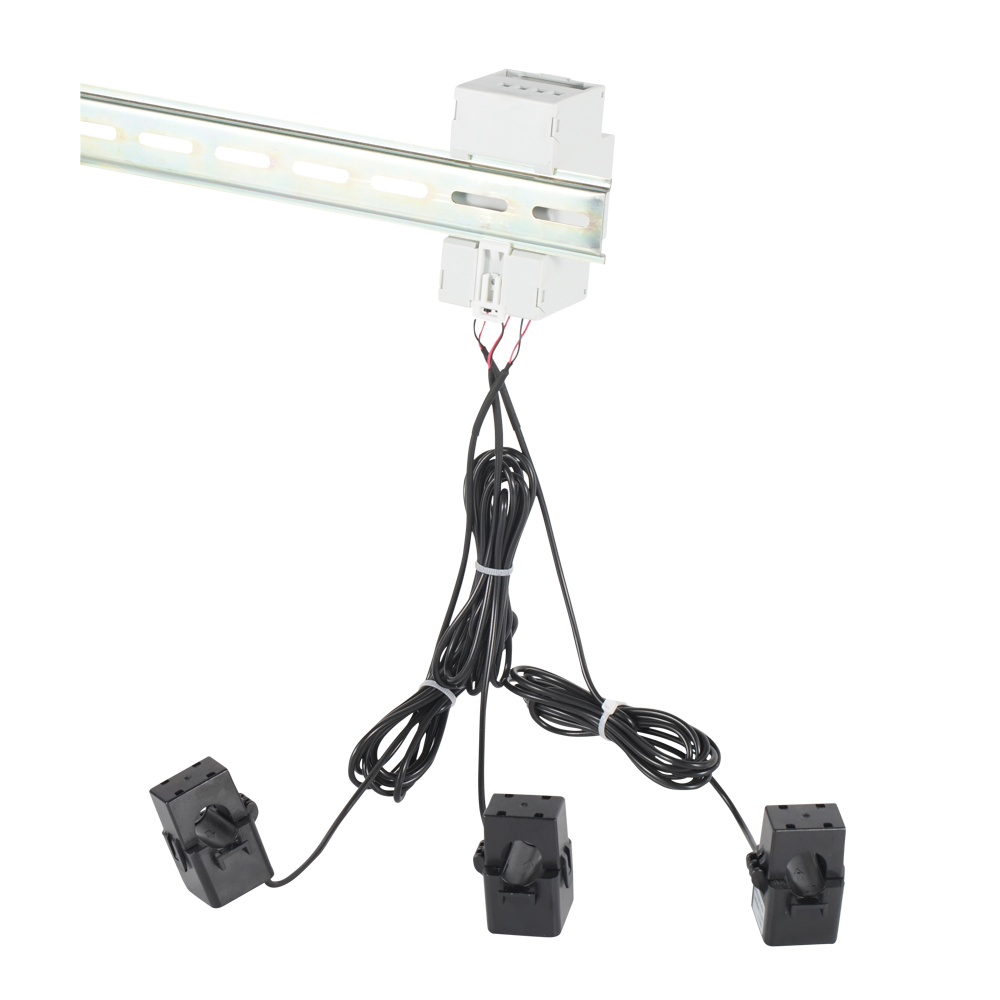

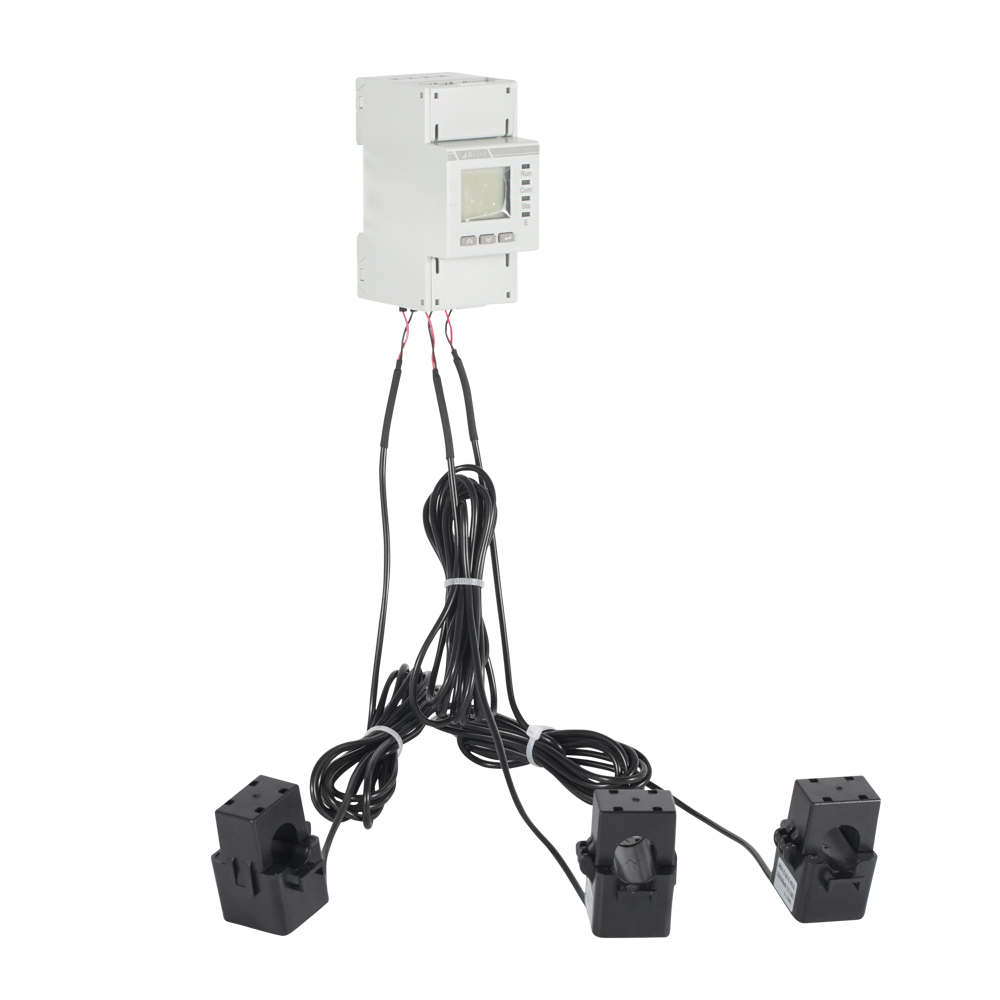

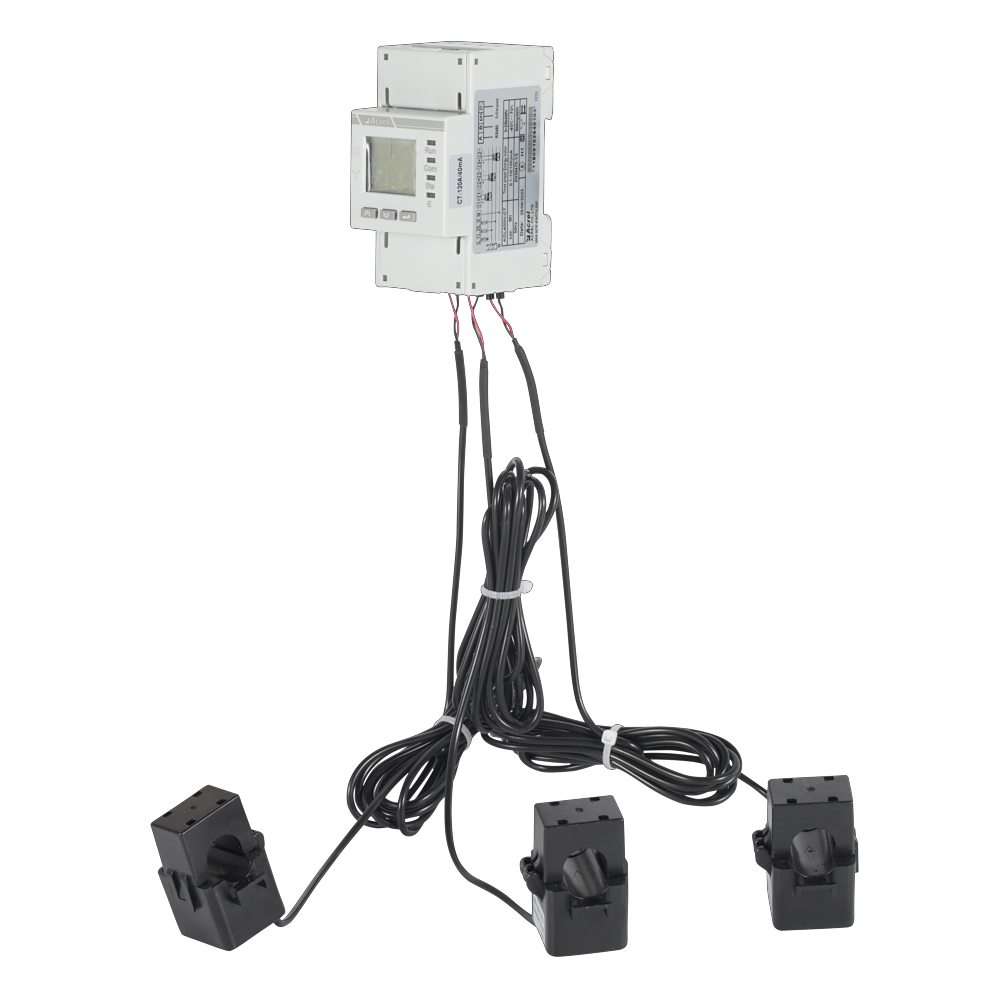

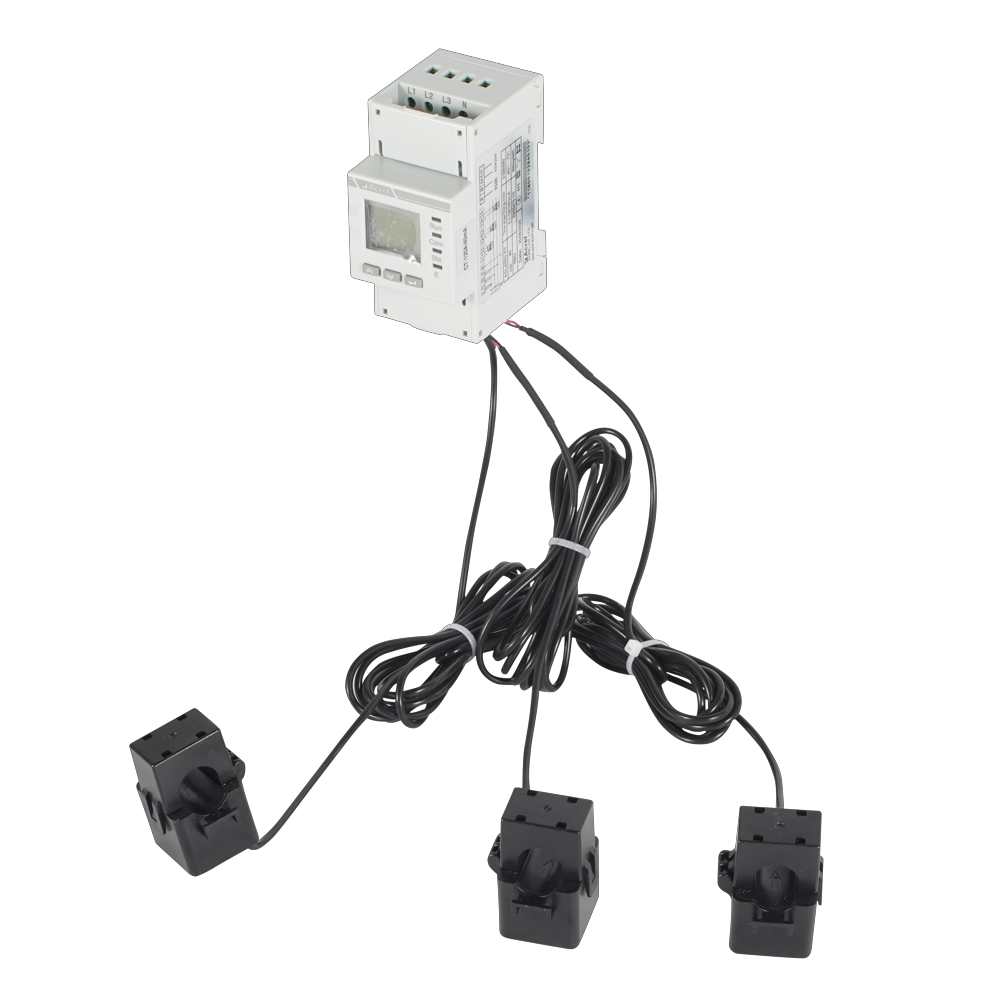

ADL シリーズ DIN レール取り付け型多機能電力量計は、太陽光発電グリッド接続、マイクロ インバータ、エネルギー貯蔵、AC カップリング システムなどの新エネルギー発電システム用に設計されたインテリジェント デバイスです。
高精度測定、コンパクト設計、高速応答、簡単設置を実現した製品です。インバータまたはエネルギー管理システム (EMS) と通信しながら、電力パラメータをサンプリング、測定、監視できます。主な機能には、逆潮流の防止、発電の調整、リアルタイムの蓄積された電力エネルギーに基づいたバッテリーの充電と放電の管理などが含まれます。
さらに、双方向メーターと家庭用分散型太陽光発電エネルギー管理をサポートし、効率的かつインテリジェントなエネルギー利用を保証します。
| アイテム | パラメータ | ||
| 型番 | ADL400N-CT | ||
| 測定 | グリッド | 三相4線式 | |
| 電圧 | 定格電圧 | 三相: 3×230/400V | |
| 入力範囲 | ±20% | ||
| 過負荷 | 定格1.2倍（連続） | ||
| 1秒間定格2倍 | |||
| 消費電力 | <2W ， <10VA | ||
| 精度等級 | 誤差±0.5% | ||
| 現在 | 入力電流 | AC80A/120A/200A/300A | |
| 過負荷 | 定格1.2倍（連続） | ||
| 1秒間定格2倍 | |||
| 消費電力 | <1W ， <1VA | ||
| 精度等級 | 誤差±0.5% | ||
| パワー | 有効電力、無効電力、皮相電力、誤差±0.5% | ||
| グリッド frequency | 50/60Hz、誤差±0.5% | ||
| 応答率 | ≤100ms (電圧、電流、電力) | ||
| ≤1s (電力量) | |||
| 測定 category | CAT ⅡI | ||
| 過電圧レベル | OVCⅢ | ||
| 測光 | 電気エネルギー | 活性エネルギー ： クラスB | |
| 無効電力量（クラス2精度） | |||
| 消費電力 | ≤2W | ||
| 電磁適合性 | E2 | ||
| セキュリティ | パワー frequency withstand voltage | 通信と信号入力間 AC3kV 1min | |
| 絶縁抵抗 | 入力および出力端子からケースまで >100MΩ | ||
| コミュニケーション | インターフェースと通信プロトコル | RS485 インターフェイスと Modbus RTU プロトコル | |
| コミュニケーション address range | Modbus RTU:1~247 ； | ||
| ボーレート | 1200bps～38400bpsをサポート | ||
| 環境 | 動作温度 | -40 ℃ ～ 70 ℃ | |
| 保管温度 | -40 ℃ ～ 80 ℃ | ||
| 相対湿度 | ≤95% (結露なきこと) | ||
| 「湿気の多い環境には適さない」 | |||
| 高度 | ≤2000m | ||
| 参照標準 | EN IEC 61010-1:2010 測定、制御、実験室で使用する電気機器の安全要件 - パート 1: 一般要件 | ||
| EN IEC 61010-2-030:2010 測定、制御、および実験室で使用する電気機器の安全要件 - パート 2-030: テストまたは測定回路を備えた機器に対する特定の要件 | |||
| EN IEC 61326-1:2021 測定、制御、および実験室で使用する電気機器 - EMC 要件 - パート 1: 一般要件 | |||
| EN IEC 61326-2-1:2021 測定、制御、および実験室で使用する電気機器 - EMC 要件 - パート 2-1: 測定、制御、および実験室で使用する電気機器の電磁両立性試験の特定要件 | |||
| EN 50470-3 電力計測装置 (AC) - パート 3: 特定要件 - アクティブエネルギー用の静的メーター (クラスインデックス A、B、および C) | |||
| IP | IP51 （ 適切な IP 定格エンクロージャに取り付ける必要があります ） | ||
| 汚染度 | II | ||
| UC学位 | Ⅲ | ||
| 設置環境 | 屋内用 | ||
| プロテクト度 | クラス II (二重絶縁) | ||
| 使用環境 | キャビネット搭載(外殻に触れることはできません) | ||
| レベル | M1 | ||
| CTの安全性 | 絶縁抵抗: greater than 1000 MΩ under normal conditions ； | ||
| 耐電圧：電源周波数4000V、50Hzに1分間耐えることができます。 ； | |||
| 難燃性：UL94-V0レベルに適合 ； | |||

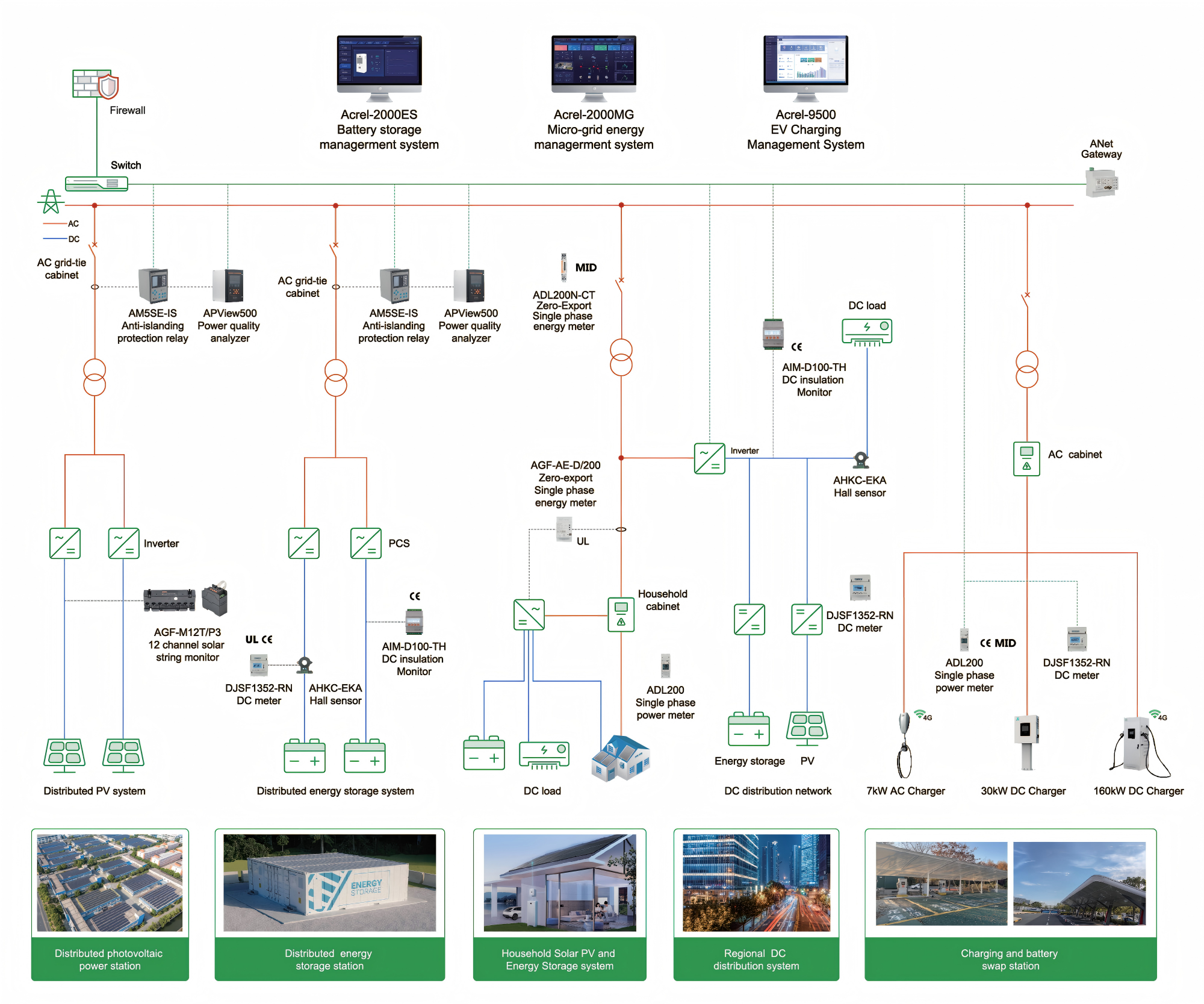

再生可能エネルギー
