MID認証済み
定格電流 360A
定格電圧 DC0-1000V
精度クラスB（クラス1）
RS485通信
パルス出力
+86-18702106858 / +86-21-69156352
Acrel DJSF1352-D-360 は、360A EV 充電、太陽光発電、蓄電池アプリケーション向けに設計された DIN レール DC エネルギー メーターです。 DC電圧（0～1000V）、双方向電流（360A）、瞬時電力（kW）、累積有効電力量（kWh）をクラス1/Bの精度で同時に測定、表示、記録します。セグメント LCD とオプションの DJSF1352-L リモート ディスプレイ モジュールは、電圧、電流、電力、日付/時刻、内部温度、順方向と逆方向の両方のエネルギー レジスターのリアルタイム読み取り値を提供します。
電源の柔軟性は、消費電力 3 W 以下の 9 ～ 36 Vdc 補助入力によって保証されます。2 つの電気的に絶縁された RS-485 ポート (RJ12 ネジ端子) は、Modbus-RTU、DL/T 645-2007、および DL/T-698 プロトコルをサポートし、EMS、SCADA、または OCPP バックエンドとのデイジーチェーン統合を可能にします。プログラム可能なパルス出力 (100 ～ 300 imp/kWh) により、収益レベルの計量と MID 認証ワークフローが可能になります。

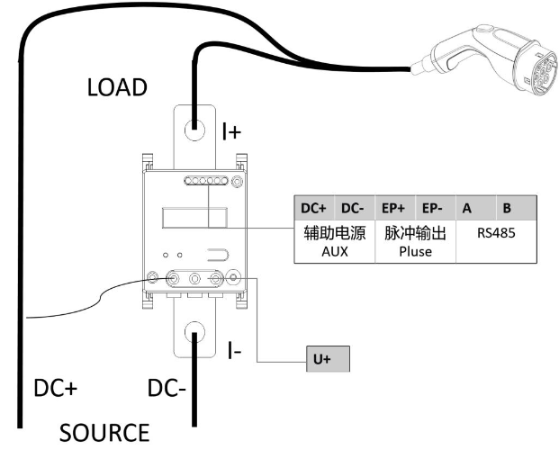

過酷な環境向けに設計されたこのメーターは、-40 °C ～ 70 °C、95 %RH (結露なし)、4.4 kV/1 min Hi-Pot、6 kV サージ、および ≥40 MΩ 絶縁に耐えます。 DIN-35 レール取り付け、0.5 N·m 端子トルク、およびシールド付きツイストペアケーブル配線手順により、EMI を最小限に抑えながら設置が簡素化されます。パラメータ (アドレス、ボー レート、パリティ、エネルギー小数点、改ざん防止フラグ) は、オンボード ボタンまたはリモート レジスタ書き込みによってパスワードで保護されます (デフォルトは 0001)。
DJSF1352-D-360 は、ソーラー結合ボックス、DC 高速 EV 充電器、産業用 UPS システムに信頼性の高いサブメータリングを提供します。
| DJSF1352-D-360 | パラメータ | |
| 入力 | 値 | 電圧入力 DC 0-1000V |
| 電流入力 360A | ||
| 消費電力 | 電圧: ≤0.2VA、電流≤0.1VA | |
| 精度 | クラスB(クラス1) | |
| 機能 | ディスプレイ | セグメント液晶画面（LCD） |
| コミュニケーション | RS485 | |
| Modbus-RTU、DL/T 645-2007、DLT698 | ||
| パルス出力 | 第二パルス出力、エネルギーパルス出力 | |
| メーターメニュー設定の SYS->PLUS 表示を参照してください。例: メーターには 100 が表示されます。これは 100imp/kWH です。 | ||
| 電源 | 電圧範囲 | DC9～36V |
| 消費電力 | ≤ 3W | |
| 電源周波数耐量 電圧 | 電源 // 信号入力 / / その他回路 4.4kV/1min | |
| インパルス耐電圧 | ±6KV | |
| 絶縁抵抗 | ≧40MΩ | |
| 平均バリアフリー労働時間 | ≥50000時間 | |
| 環境 | 温度 | 使用温度: -40 °C ～70 °C; 保管温度: -40 ℃ ~ 70 ℃ |
| 湿度 | 95%RH以下、結露なきこと、腐食性ガスなきこと | |
| 高度 | ≤2000m | |
、
