データセンターDC受電線
独立2チャンネル三相インレット
第 2 ～ 63 高調波
8DI 4DO 1 温度と湿度
イーサネット通信（オプション）
3 チャンネル RS485 通信
+86-18702106858 / +86-21-69156352

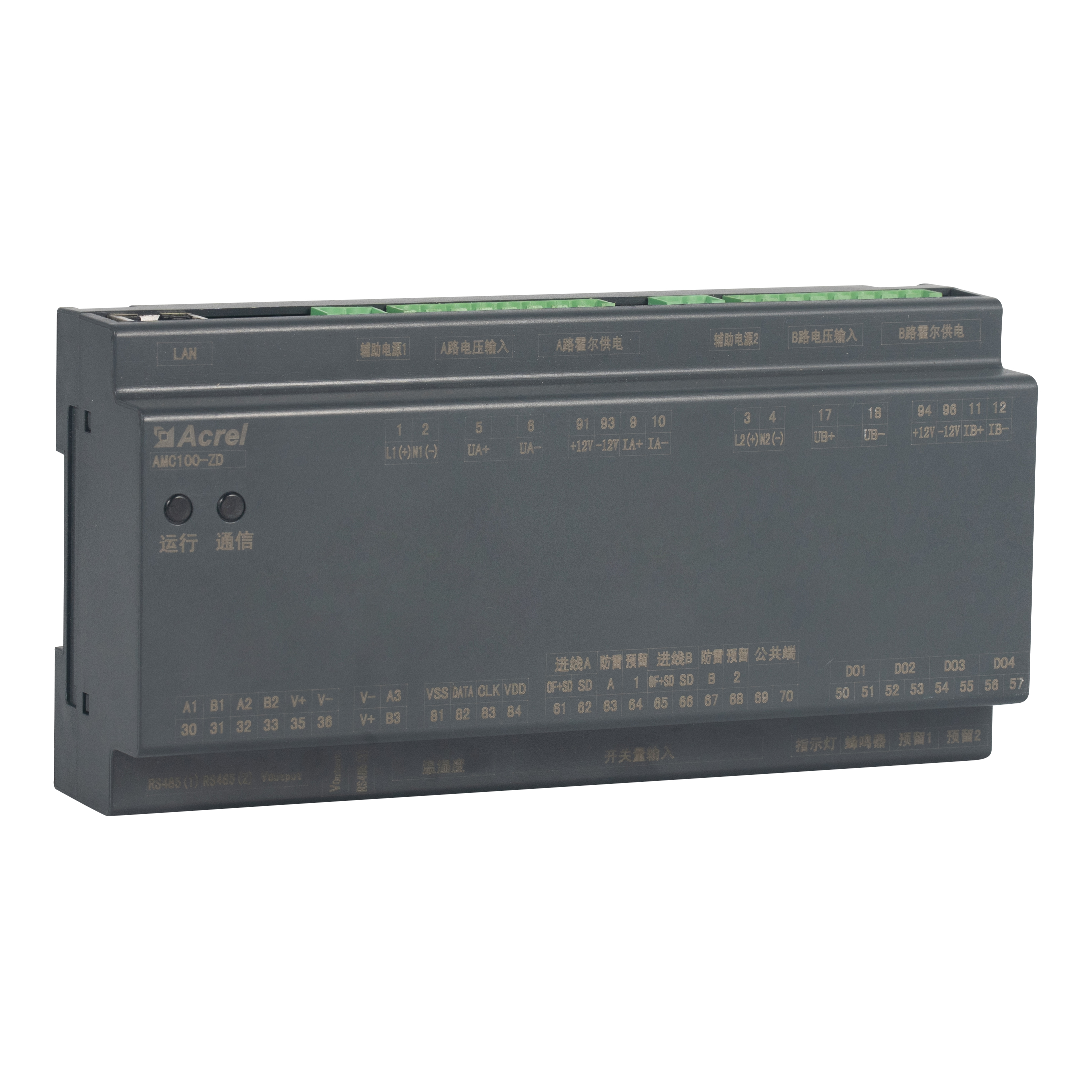

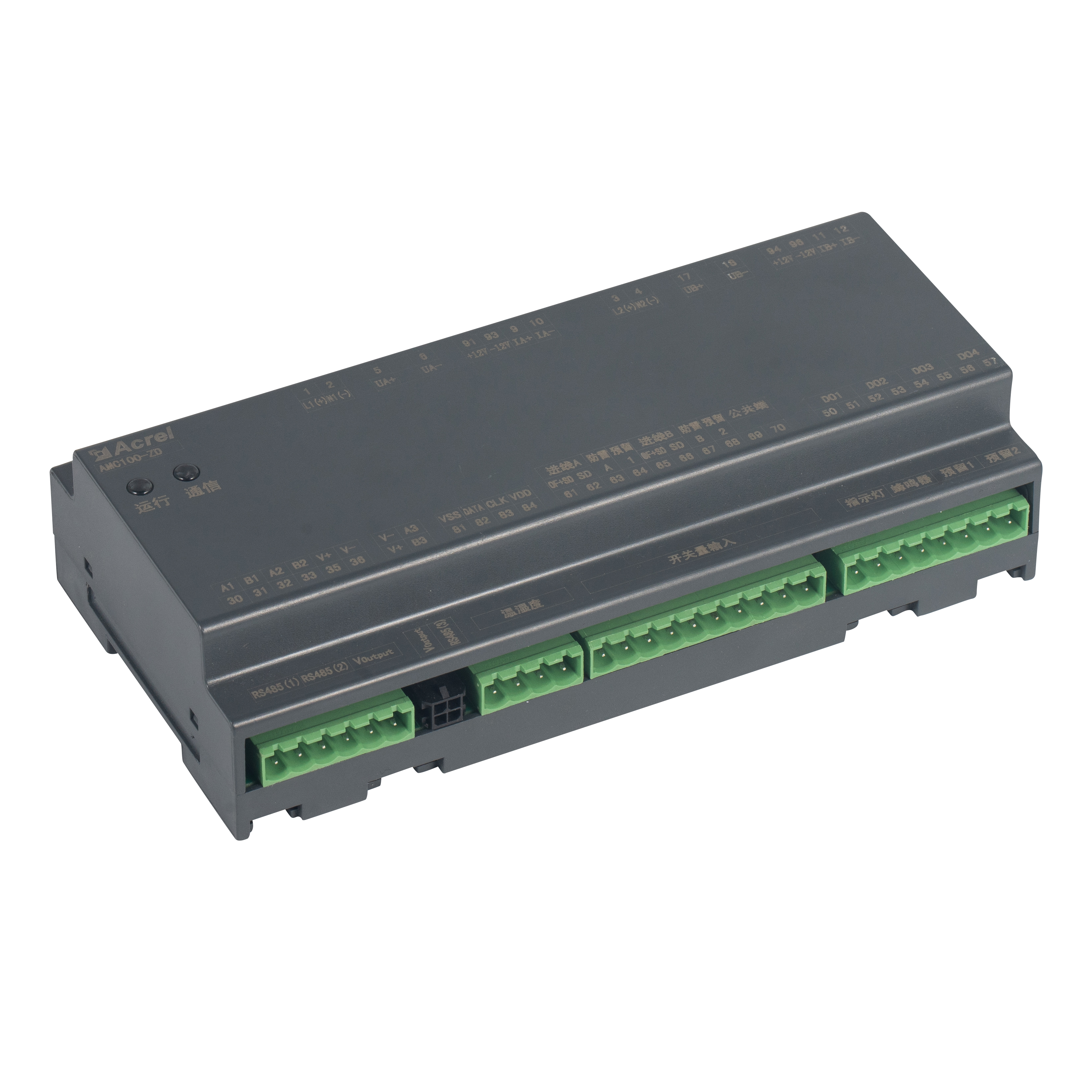

AMC100-ZD は、データセンター サーバー ラック向けに設計された Acrel の DIN レール DC 高精度配電監視ユニットです。 A B デュアル三相給電、192 個の出力回路、8 個の DI / 4 DO ステータス ポイント、2 個の漏れチャネル、1 個の温湿度センサー、および 63 個の高調波の完全な電気パラメータを同時に追跡します。 3 つの RS485 Modbus-RTU ポートにより、シームレスな BMS/DCIM 統合が可能になります。コンパクトな 180 mm の筐体、±0.5 % の精度、チャネルごとのアラームしきい値、音と光による即時警告により、エネルギーの無駄とダウンタイムが削減され、グリーン データセンターの DC バスウェイまたは PDU 監視ソリューションのスケーラブルな中心となります。
| モデル | AMC100-ZD | |
| 測定パラメータ | 電圧、電流、電力、電力量、周囲温度、湿度 | |
| バス電圧 | 評価済み | DC48V、DC240V、DC336V |
| 測定範囲 | ±20% | |
| 過負荷 | 瞬時電圧 2回/秒 | |
| 電流入力回路 | 評価済み | 5V （ ホールセンサー、±12V、AMC100-ZD により駆動 ） |
| 過負荷 | 継続時間は1.2倍、瞬間10回/秒 | |
| 温度と湿度 | 温度範囲 | -40℃ ～ 99℃ |
| 湿度範囲 | 20% ～ 90% | |
| 測定精度 | コイルイン | 電圧/電流レベル0.5、電力/電力量レベル1 |
| 温度 | ±1℃ | |
| 湿度 | ±5% | |
| 補助 供給 | AMC100-ZD ： 信号電力 （ ≤15W ） | |
| AMC100-ZD-P24 ： DC 12-24V 独立電源 | ||
| AMC100-ZD-P220 ： | ||
| 1、 定電圧がDC240Vの場合 、 DC336V、AC220Vで駆動 、 DC240V 、 DC336V独立電源 | ||
| 2、 定電圧がDC 48Vの場合、DC48V独立電源で駆動します。 | ||
| 環境 | 温度 | 操作 ： -15℃ ～ 55℃ ストレージ ： -25℃ ～ 70℃ |
| 湿度 | 相対湿度≤93% | |
| 高度 | ≤2500m | |
| スイッチング出力 | 4ウェイ 3A 250VAC /3A 30VDC | |
| スイッチ入力 | 8 ドライノード | |
| コミュニケーション | 1 チャンネル絶縁 RS485/Modbus-RTU をバックグラウンド システムに接続 | |
| 1 RS485/Modbus-RTU からタッチスクリーンへ | ||
| ダウンストリーム モジュールへの RS485/Modbus-RTU 接続 1 つ | ||
| 1チャンネルEthernet通信機能 はオプションです | ||
| インストール | 取付方法 DIN35mmレールまたは底板取付 | |
| 保護レベル | IP20 | |
| 汚染レベル | 2 | |
| セキュリティ | 絶縁 | すべての端子とシェルの導電部分間の絶縁抵抗は 100MΩ 以上である必要があります。 |
| 耐電圧 | ライン A の電圧および電流信号 // ライン B の電圧および電流信号 // スイッチング出力 // 絶縁通信ポート // 他の 2 つのポートは AC2kV 1 分間、スイッチング入力および他のポートは AC0.5kV 1 分間、漏れ電流は 2mA 未満、故障やフラッシュオーバー現象がないこと。 | |
| 帯電防止干渉 | レベル 4 | |
| 電磁適合性 | リアクタンス高速過渡パルス | レベル 3 |
| 耐サージ性 | レベル 4 | |
| 高周波電磁放射 | レベル 3 | |
