適切なメーターの設置方法を選択するには?

DIN レール / パネルマウント選択ガイド

はじめに:

配電設計、エネルギー消費の改修、太陽光発電のエネルギー貯蔵、建物のサブメータープロジェクトでは、多くの選択ミスは、間違った設置方法の選択に起因しています。キャビネットのスペースが不十分、穴を開けられない、現場に利用可能な取り付け壁がない、設置後のメンテナンスが難しい - 良くてもやり直しや修正が必要になります。最悪の場合、プロジェクトの受け入れが危うくなります。

アクレルのスマートメーターは、現場の施工条件やキャビネットの構造、設置環境に応じて、主流の設置タイプとしてDINレール設置とパネルマウント設置の2種類に分けられます。この記事は、エンジニアリングの専門家が 5 つの側面 (設置機能、適用可能なシナリオ、主な利点、対応するモデル、回避すべき一般的な落とし穴) から正確に選択できるようガイドし、産業用および商用配電プロジェクトの 99% をカバーしています。

I. DIN レールメーター |高密度のキャビネット内設置、最大限の汎用性のための最良の選択

DINレールメーター は現在、配電、新エネルギー、エネルギー監視プロジェクトで最も広く使用されており、最も適応性のあるタイプです。国家標準の DIN 35mm レール スナップオン取り付けを採用しており、キャビネットに穴を開ける必要がなく、組み立てと分解が非常に簡単です。

インストールの特徴

配電ボックス、制御盤、結合器ボックス内の標準レールに直接クリップで留められます。小型・軽量で、複数ユニットの高密度配置に対応したモジュラー設計です。後からユニットを追加・交換・増設する場合でもキャビネット構造を変更する必要がなく、施工性・メンテナンス性が非常に高くなります。

単相DINレールメータ（ADL200シリーズ）

単相 AC 低電圧ネットワーク用に設計されており、電圧、電流、電力、有効エネルギーを測定します。オプションの RS485 通信 (Modbus-RTU プロトコル) により、最大 80A の直接接続をサポートします。建物のエネルギーサブメーター、商業テナントの請求、単相負荷監視に最適です。

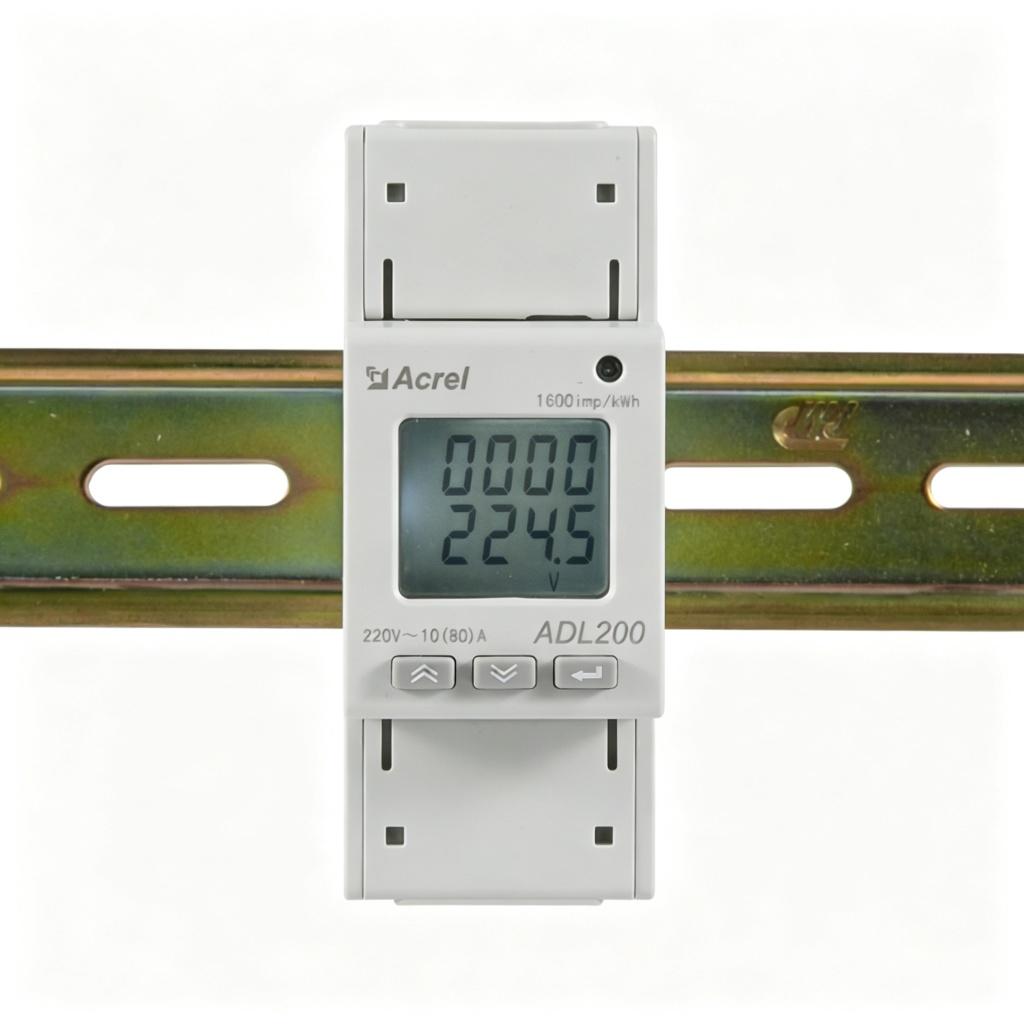

図：単相DINレールメータ（ADL200）

三相DINレールメーター ( ADL400 / DTSD1352シリーズ )

電圧、電流、電力、力率、周波数、四象限エネルギーを含む完全な三相電気パラメータ測定。最大 4 つのタイムゾーンと 8 つのスケジュールによる複数料金請求をサポートします。 2次～31次高調波検出とTHD解析機能を搭載。 SCADAおよびエネルギー管理システム統合用のRS485通信インターフェースを装備。

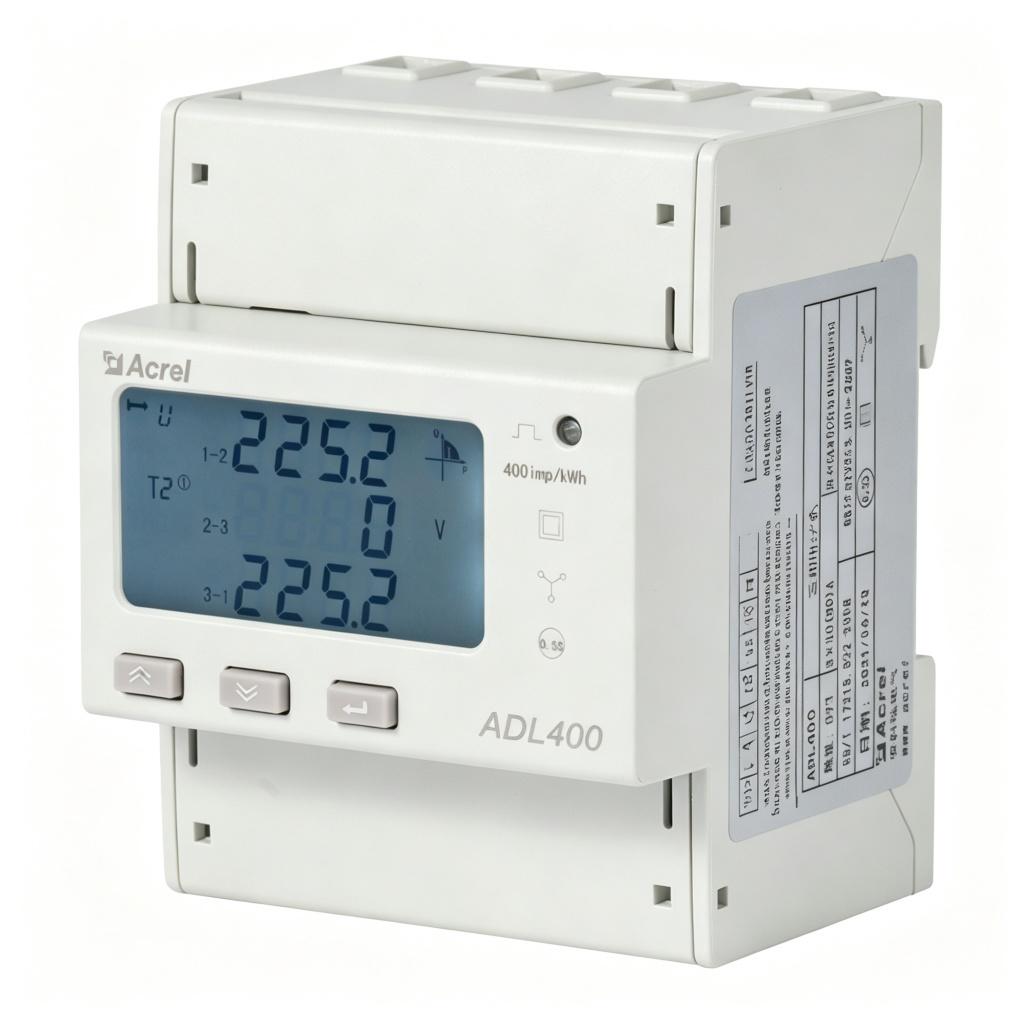

図：三相DINレールメータ（ADL400）

DC DINレールメータ（DJSF1352-RNシリーズ）

DC システム用に特別に設計されており、DC 電圧、電流、電力、順方向/逆方向エネルギーを測定します。シャントとホールセンサーの両方の電流収集をサポートし、クラス 0.5 の精度が利用可能です。輸出コンプライアンスに関して CE および UL の二重認証を取得しています。 EV充電ステーション、エネルギー貯蔵システム、通信基地局、DC配電盤に最適です。 Modbus を備えた RS485 通信および DL/T645 プロトコルのサポートに加え、データ フリーズおよびイベント ログ機能を備えています。

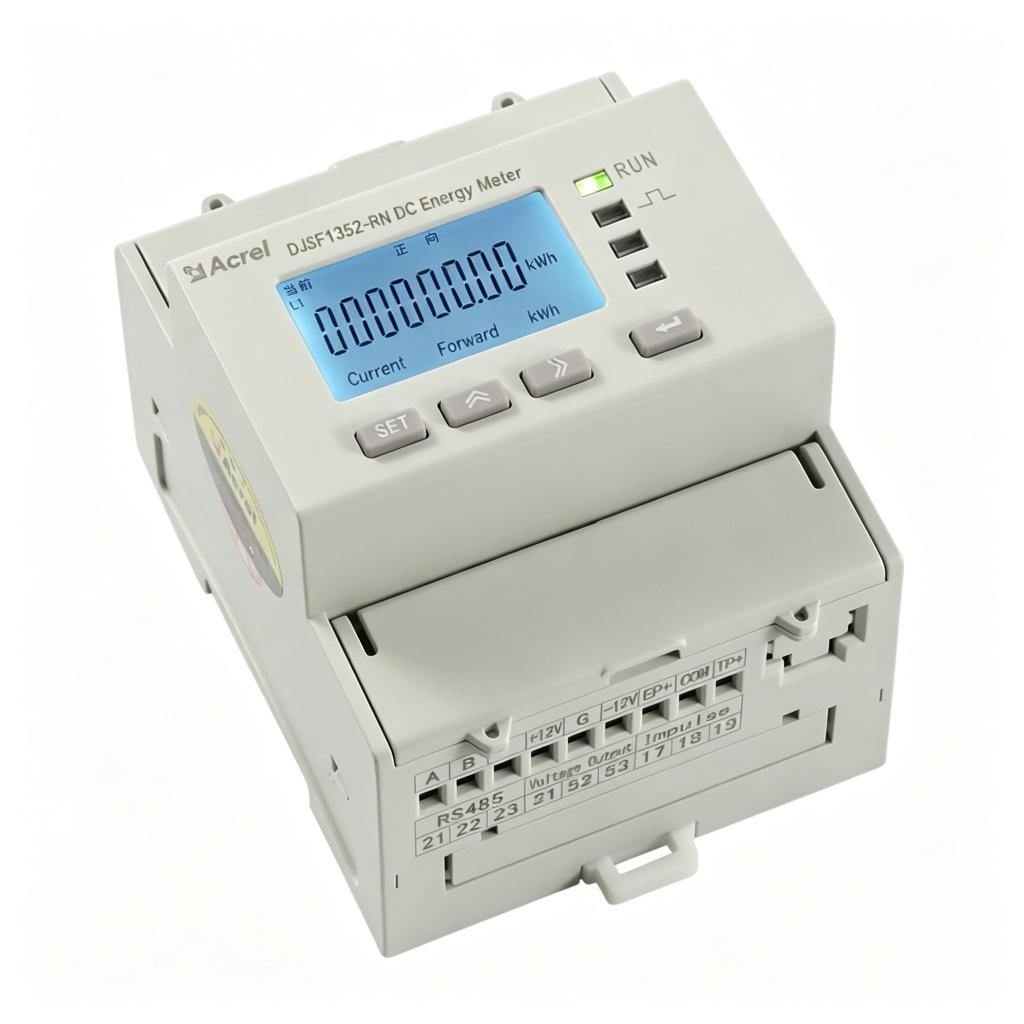

図：DC DINレールメータ（DJSF1352-RN）

多回路 DIN レール電力量計 (ADF400L) /ADW2xxシリーズ）

1 台のメーターが複数の従来のメーターの代わりになります。チャネルごとに完全な電気パラメータ測定により、最大 12 個の三相回路または 36 個の単相回路をサポートします。外部 CT を備えたモジュラー設計により、配電ボックス、カラムヘッドキャビネット、およびボックス型変電所での集中計量と高密度導入が可能になります。複数料金のエネルギー統計、需要測定、イベント記録が含まれます。イーサネットとRS485のデュアル通信ポートを装備し、効率的なデータ統合を実現します。

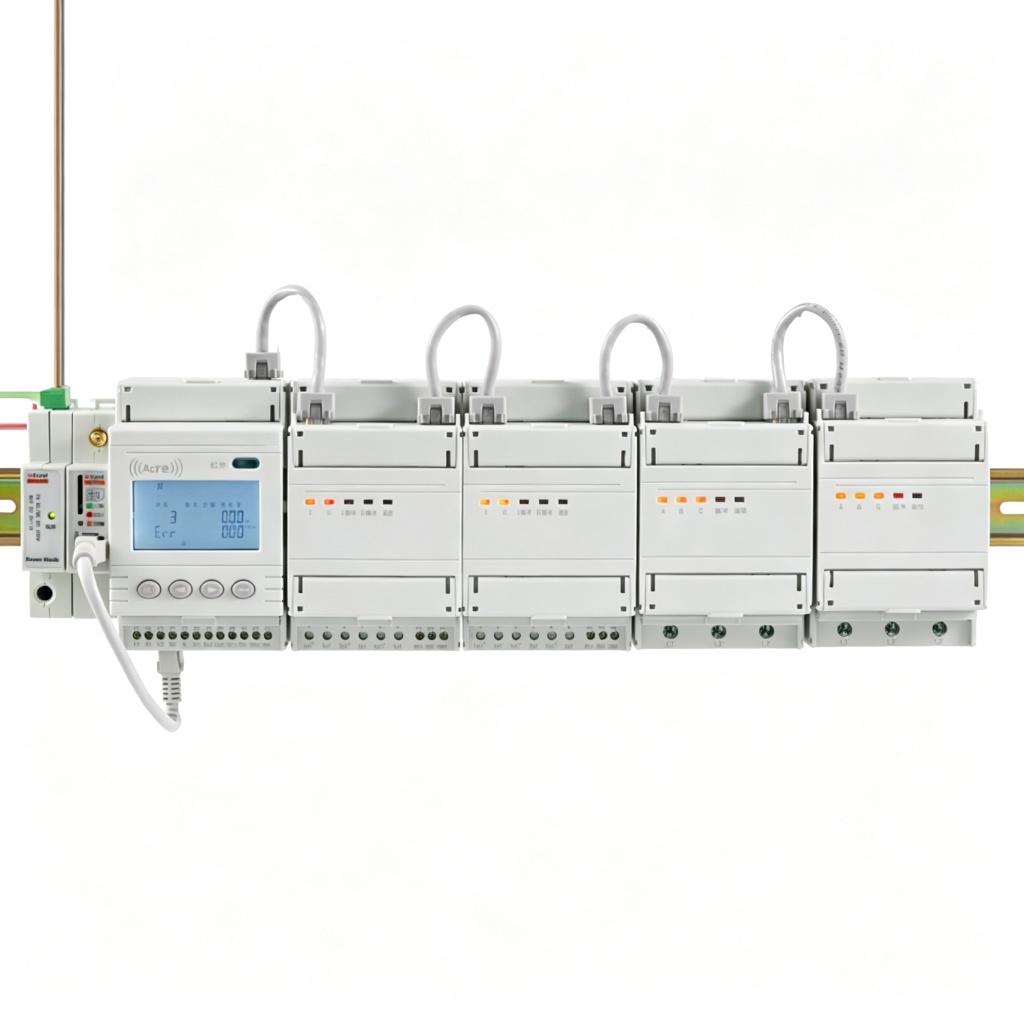

図：多回路DINレール電力量計（ADF400L）

II. パネルマウントメーター |開閉装置のビジュアルモニタリング、ハイエンドプロジェクトの標準

フロントパネルまたはフラッシュマウントメーターとも呼ばれるパネルマウントメーターは、キャビネットパネルに正確な穴を切る必要があります。メーター本体はキャビネット内に埋め込まれており、画面は外部に露出しています。これらは、高電圧および低電圧の開閉装置および中央制御装置の主流の選択肢であり、美観と高性能監視を組み合わせています。

インストールの特徴

メーターの寸法に合わせてキャビネットに穴が開けられ、同一面に固定して設置できます。パネル表面はフラットで均一で、画面がオペレーターに直接面しているため、三相の電圧、電流、電力、電力品質などのデータをリアルタイムかつ直感的に表示できます。

72mm パネルマウント メーター (AMC72L) /PZ72/AEM72シリーズ） — 切り欠き：67×67mm

コンパクトな72×72mmのパネル設計と67×67mmのキャビネットカットアウト。三相電圧、電流、有効電力/無効電力、力率、周波数、四象限エネルギーを測定します。 4 つのタイムゾーンでのマルチ料金請求をサポートします。 2次～31次高調波THD測定、イベント記録、デマンド、最大値/最小値統計機能を搭載。 RS485 通信 (Modbus-RTU) に加え、リモート信号および制御用のオプションのデジタル入力およびリレー出力を装備しています。スペースが限られているコンパクトな開閉装置や分電盤に最適です。

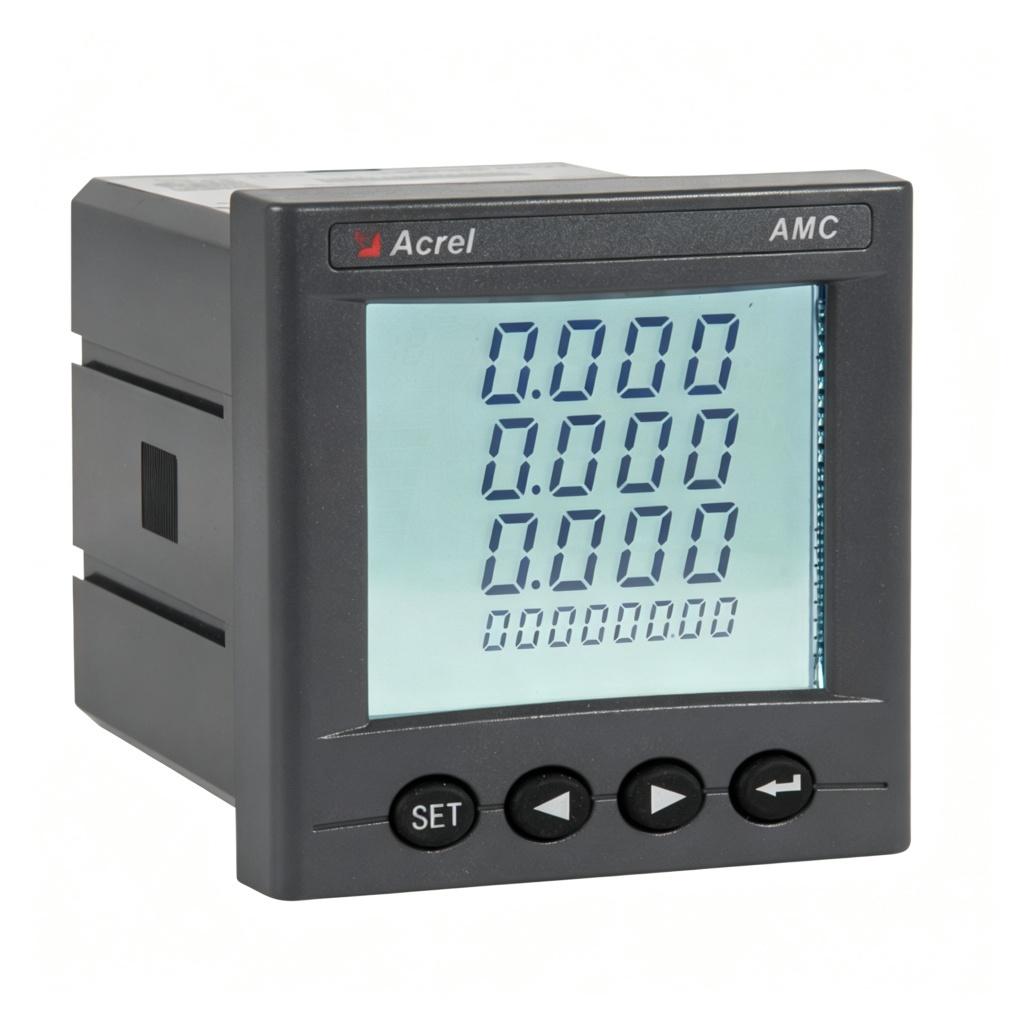

図：72mmパネルマウントメータ（AMC72L）

96mm パネルマウント メーター (AMC96L) / PZ96 / AEM96 / ACRシリーズ） — カットアウト：88×88mm

96×96mmのパネル設計と88×88mmのキャビネットカットアウトを備えた、最も包括的な機能セットを備えた主力パネルマウントシリーズです。詳細な電力品質分析（第 63 次までの高調波、電圧/電流の不均衡、フリッカー）を含む、高精度の完全な電気パラメータ測定を提供します。最大 12 か月の履歴データ ログにより、複数料金のエネルギー管理をサポートします。複数の I/O オプション (デジタル入力、リレー出力、アナログ出力)、RS485 通信、およびオプションのイーサネット接続を備えています。 ACR シリーズには、高度なネットワーク電力分析機能が追加されています。ハイエンドの開閉装置、MV/LV 配電パネル、および重要な電力監視アプリケーション向けに設計されています。

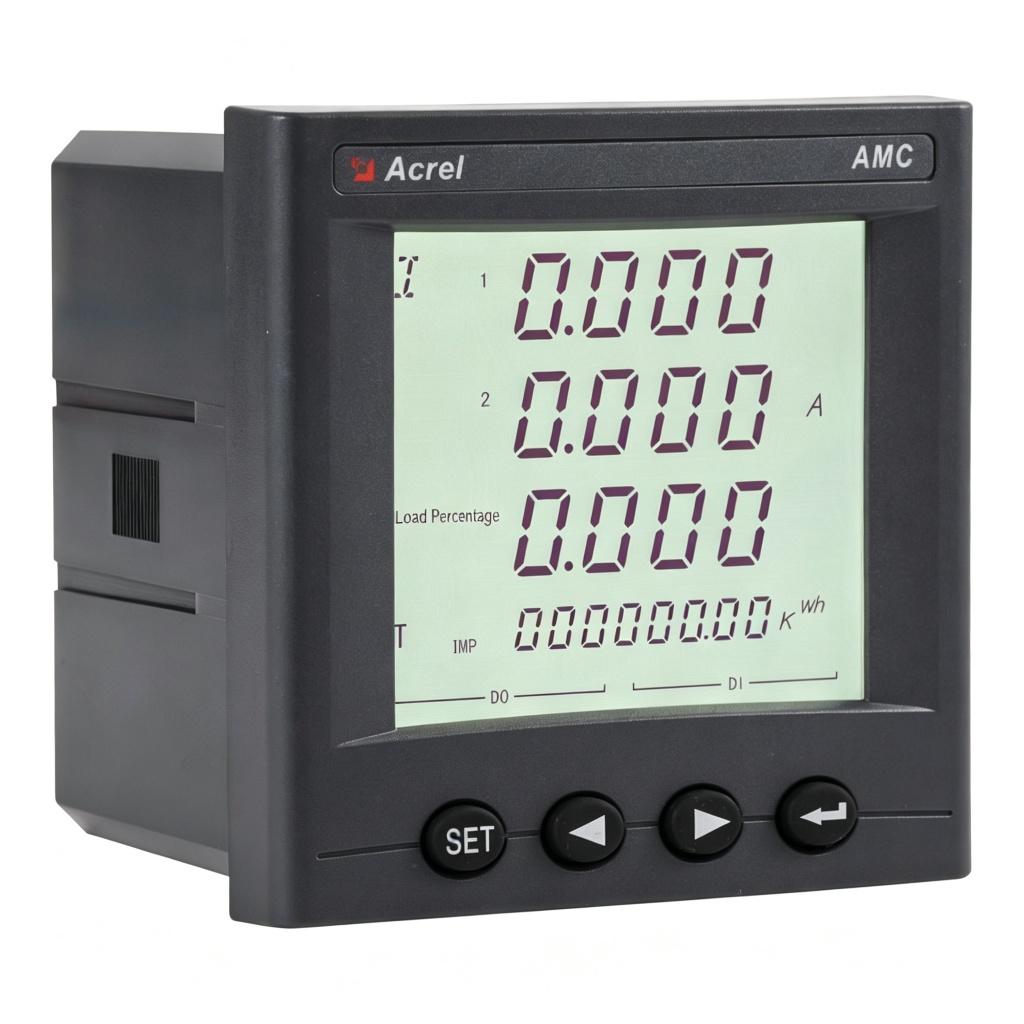

図：96mmパネルマウントメータ（AMC96L）

Ⅲ．簡単な選択の概要 | 30秒以内に右のメーターをロックする

メーターを選択するときは、まず設置方法を決定し、次に機能、パラメータ、認証を決定してください。現場のキャビネットの条件、設置環境、プロジェクトの基準に基づいて正確に選択することで、穴あけの手戻り、設置の制限、不合格などの問題を根本的に回避します。
