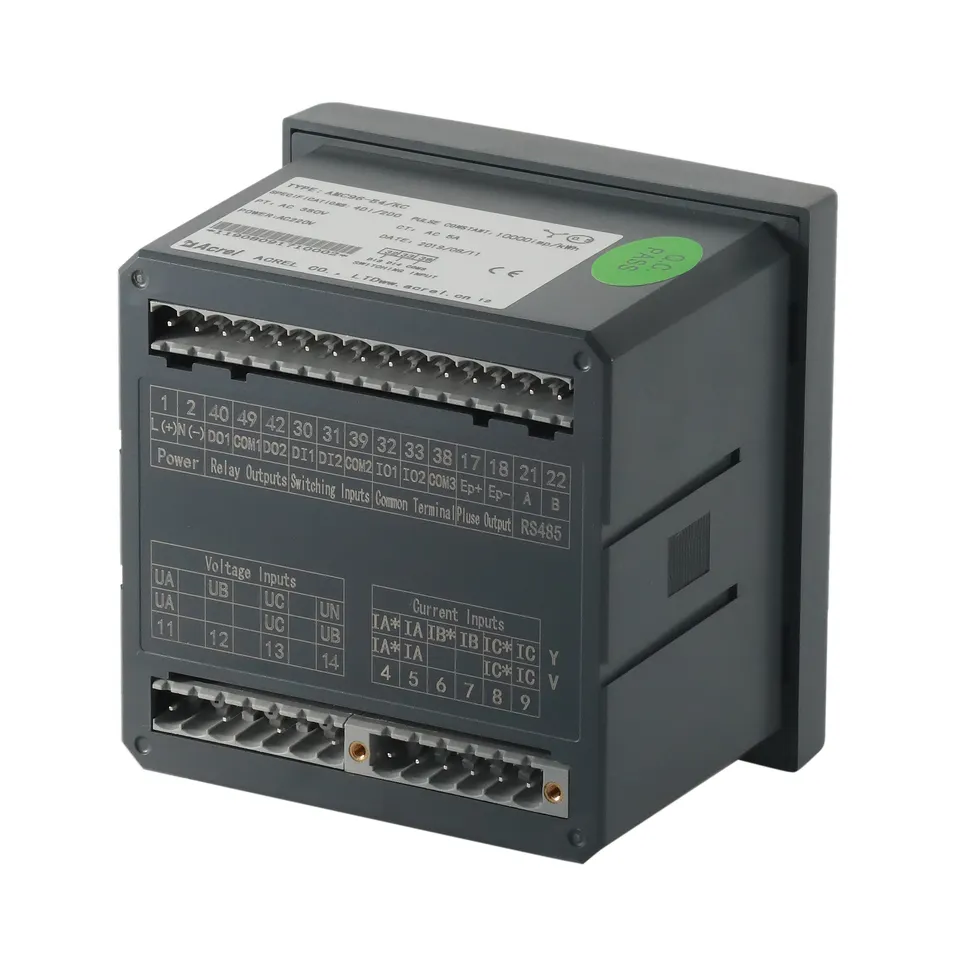

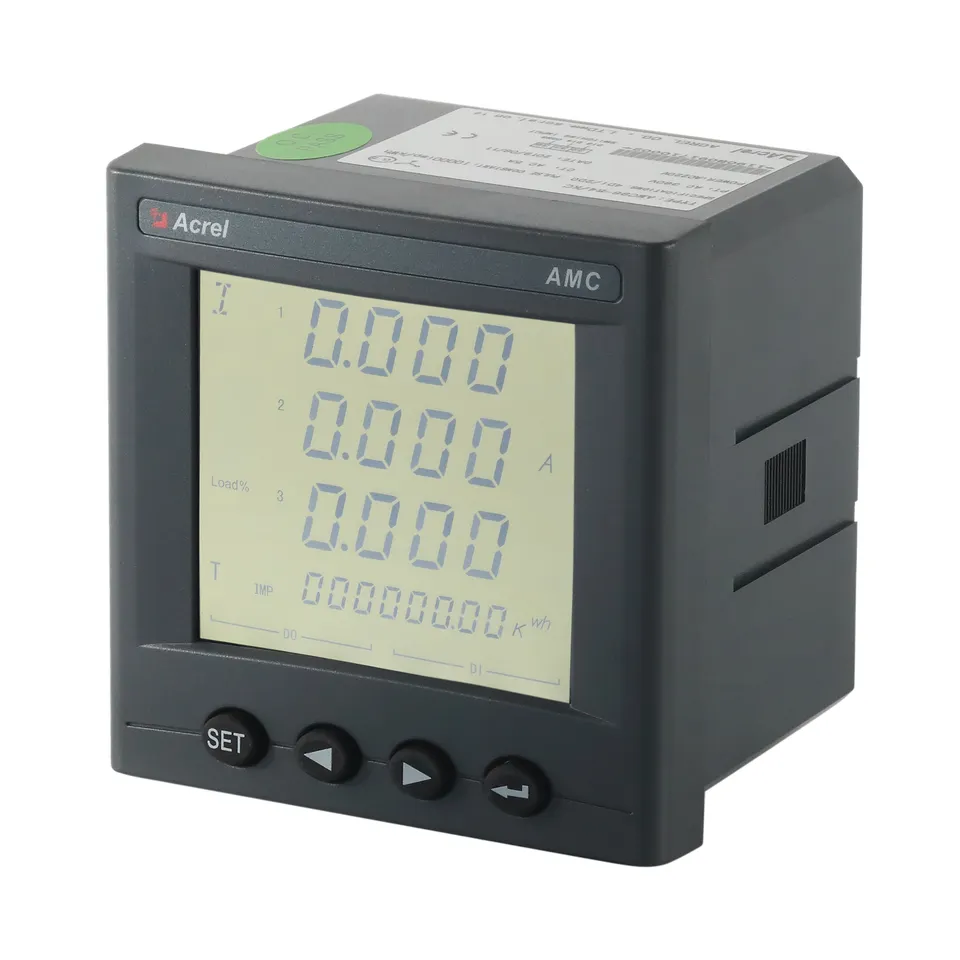

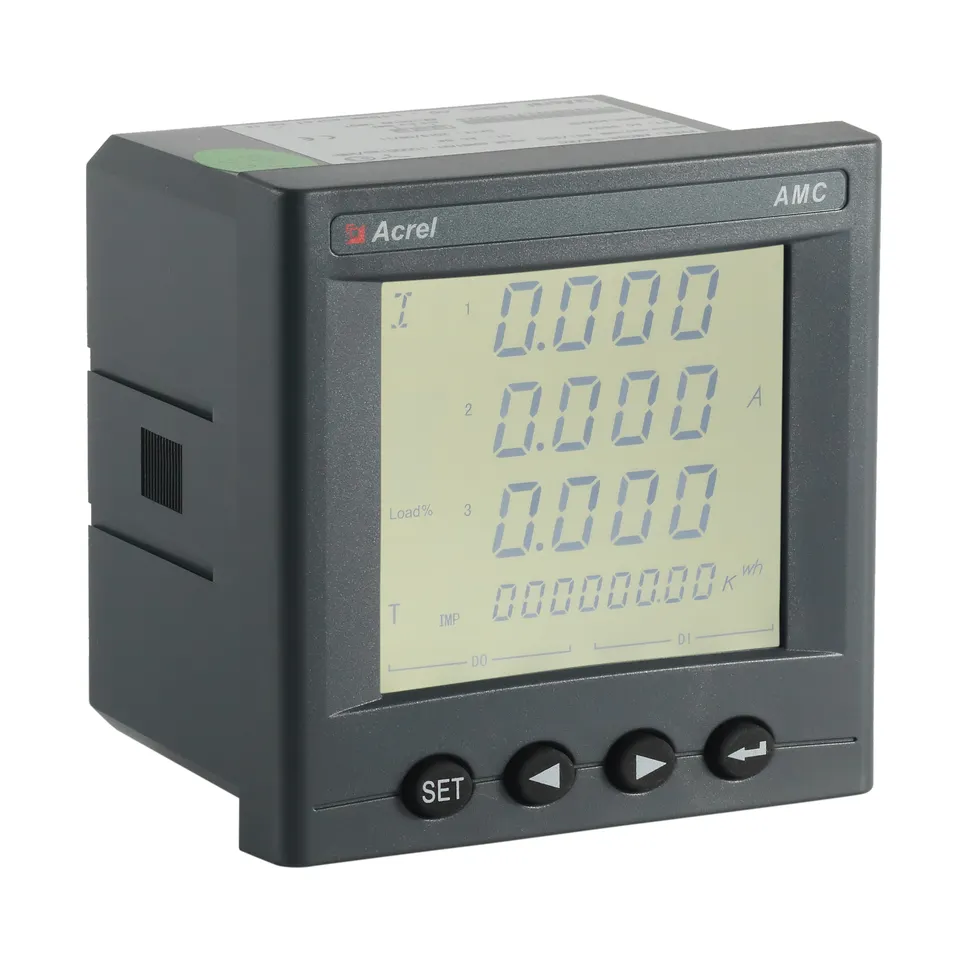

AC三相プログラマブルパネル取り付け型電力量計

交流三相測定

入力電流: CTによる5A/1A

2 ～ 31 次高調波による THD

Ture RNS 測定

4DI & 2DO

パルス出力

お問い合わせを送信お問い合わせ

前: AC単相100AワイヤレスIoTエネルギーメーター
次： DTSD1352 ソーラーインバーターゼロ輸出用 AC 三相エネルギーメーター

説明する

AMC96L-E4/KC は、産業、商業、およびデータセンターの設備におけるリアルタイムの電力監視、エネルギー管理、および電力品質分析のために設計された高精度 AC 三相プログラマブルパネル取り付け型電力量計です。 0.5クラスの多機能測定機能を備えた96×96 mmのコンパクトなDINケースは、シームレスなSCADA、BMS、またはEMS統合のためのModbus-RTU RS485通信により、電圧、電流、有効/無効/皮相電力、力率、周波数、インポート/エクスポートkWhおよびkvarhの真のRMS測定値を提供します。 4 象限料金メーター、31 次高調波歪みキャプチャ、THD 分析、デマンド記録、負荷プロファイリング、および 4 つの料金プラン TOU サポートにより、正確な請求と効率の最適化が可能になります。 AMC96L-E4/KC は、広範囲の 3×57.7/100 V ～ 3×380/660 V、0.02 ～ 6 A 直接接続または CT 入力、双方向エネルギーカウンタ、パルス出力、リレーアラーム、および改ざん防止シールを備えており、IEC 62053-22、IEC に準拠しながら、開閉装置、配電盤、太陽光発電所、EV 充電ステーション、スマートグリッドアプリケーションに最適です。 61557-12 および CE 規格。

仕様

技術的パラメータ				値
入力		接続		単相2線、三相3線、三相4線
		周波数		45～65Hz
		電圧		評価:
				単相：AC 100V、400V
				三相: AC 3×57.7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(96サイズのみ)
				過負荷：定格1.2倍（連続）：1秒間定格2倍
				消費電力: < 0.5VA
		現在		評価: AC IA、5A
				過負荷：定格1.2倍（連続）、1秒間定格10倍
				消費電力: < 0.5VA
出力		電気エネルギー		出力 mode:open-collector photo-coupler pulse
				パルス定数: 10000imp/kWh(設定可能)、詳細は配線図を参照；
		コミュニケーション		RS485ポート、Modbus -RTUプロトコル、DLT645プロトコル(バージョン07および97)、
				ボーレート 1200 ～ 38400
機能		スイッチング入力		ドライ接点入力、電源内蔵。モデルがKAの場合、AC 220Vアクティブです。
		スイッチング出力		出力 mode: Relay normally open contact output
				接点容量: AC 250V/3A、DC 30V/3A
		アナログ出力		4～20mA
精度等級				周波数:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
電源				AC/DC 85-265V または DC24V（±20%）または DC48V（±20%）
				消費電力≤10VA
セキュリティ	電源周波数耐電圧			電源//スイッチング出力//電流入力//電圧入力と伝送//通信//パルス出力//スイッチング入力間 AC 2 kV 1min;
				電源、スイッチング出力、電流入力、電圧入力間 AC 2 kV 1min;
				送信、通信、パルス出力、スイッチング入力間 AC1kV 1min;
	絶縁抵抗			入力、Output end to machine enclosure >100MΩ
環境			温度	作業時: -25°C～65°C 保管: -40°C～80°C
			湿度	≤93%RH 結露なきこと
			高度	≤2500m

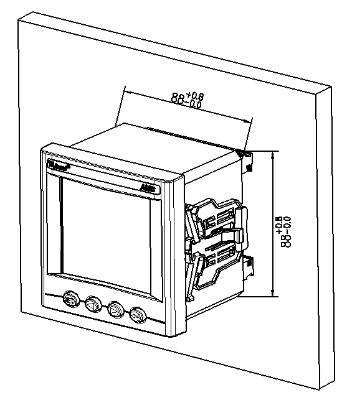

寸法と配線図

アプリケーションシナリオ

電力監視ソリューション

作業現場申請
