変圧器/バスバー/コネクタ接点/モーターのワイヤレス温度測定 パッシブ修理、24 時間オンライン温度測定に別れを告げ、電気機器に「温度計」を取り付けます。

15 04, 2026

電気機器の温度監視の重要性

電気は工業生産、商業運転、生活保障のライフラインであり、機器の温度は電気の安全性の「バロメーター」です。高電圧および低電圧の開閉装置、変圧器、母線、およびケーブルの接合部は、接触不良、絶縁劣化、および長期の高負荷動作中の過負荷により、局所的に過熱する傾向があります。タイムリーに監視しないと、機器の損傷、生産の中断、さらには電気火災の原因となり、想像を絶する深刻な結果を招く可能性があります。

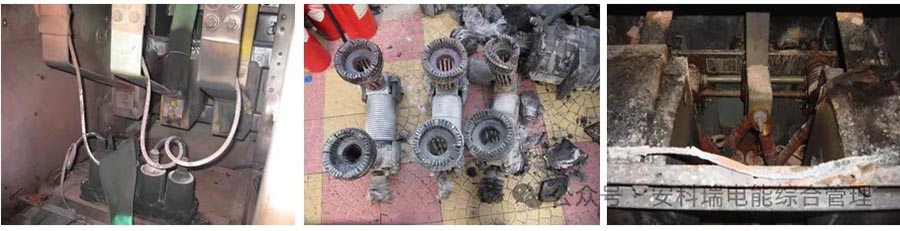

電力系統にさまざまな電気機器が接続されている限り、一定の電流を流すことで一定の熱が発生し、温度が上昇します。電力系統では、電気機器の過熱の激化により重大事故が多発しています。電気機器の過熱などの隠れた危険を適時に検知し、メンテナンスや修理の措置を適時に講じて故障の隠れた危険を排除できれば、電源システムの動作事故を大幅に削減し、電源の信頼性を向上させることができます。したがって、電気機器の過熱部分をタイムリーに検出し、正確に分析することが非常に重要です。

従来の温度測定方法では、現代の電気の安全要件に対応できなくなりました

① 温度試験用ワックスシートはリアルタイムで監視できないため、劣化や故障の大きなリスクが生じます。
② 赤外線による温度測定には盲点があり、密閉されたキャビネット内では検出できず、信頼することもできません。
③ 有線の温度測定配線は複雑で、絶縁リスクが高く、改修が難しく、メンテナンスコストが高くつきます。
④ パッシブ修復および事後修復モードでは、過熱の隠れたリスクを防ぐことはできません。

Acrel ワイヤレス温度測定ソフトウェアとハードウェアの完全なソリューション

アクレルのオールシナリオ無線温度測定統合ソリューションは、「パッシブワイヤレス、正確なセンシング、インテリジェントな警告、便利な操作とメンテナンス」を中核としており、従来の温度測定のボトルネックを完全に打破し、電力安全における「パッシブ修復」から「アクティブ予防と制御」への飛躍を実現します。

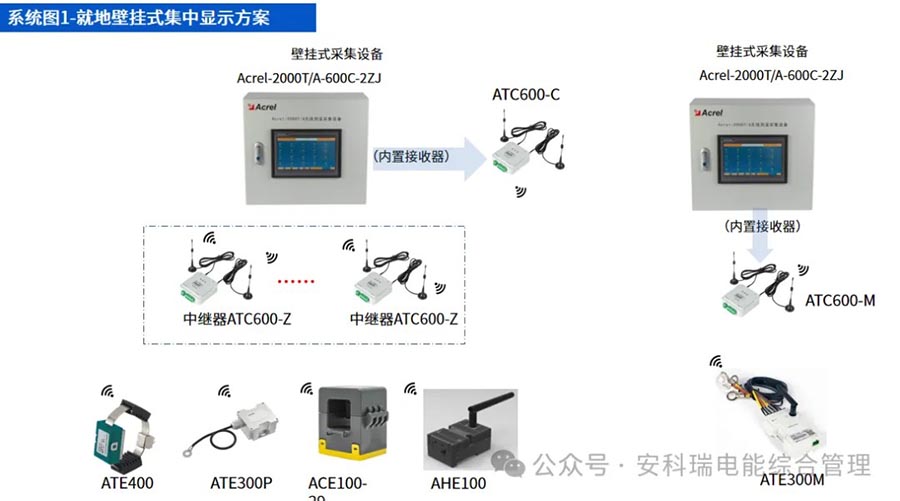

当社では、センサー、トランシーバー、表示デバイス、統合システム プラットフォームを含む Acrel ワイヤレス温度測定ソリューションをご用意しています。

ワイヤレス温度測定のアプリケーション シナリオは何ですか?どこで使われていますか?

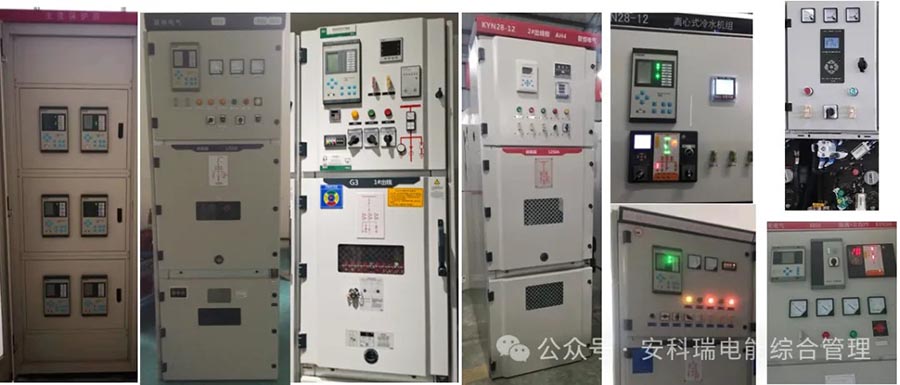

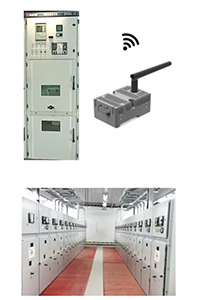

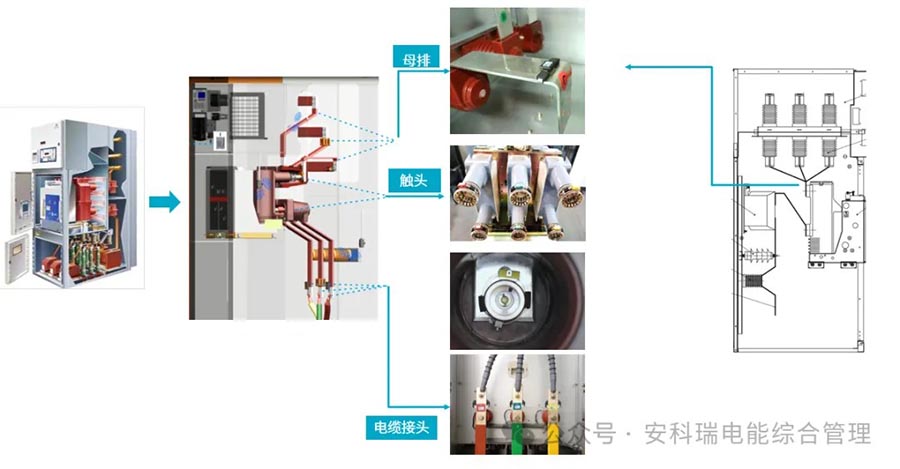

温度測定要件 - 高電圧開閉装置

例: ケーブルの接合部、接点、バスバーの温度測定。

ケーブル接続部の温度測定
接触温度測定
マザーバスバー温度測定

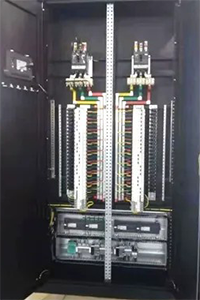

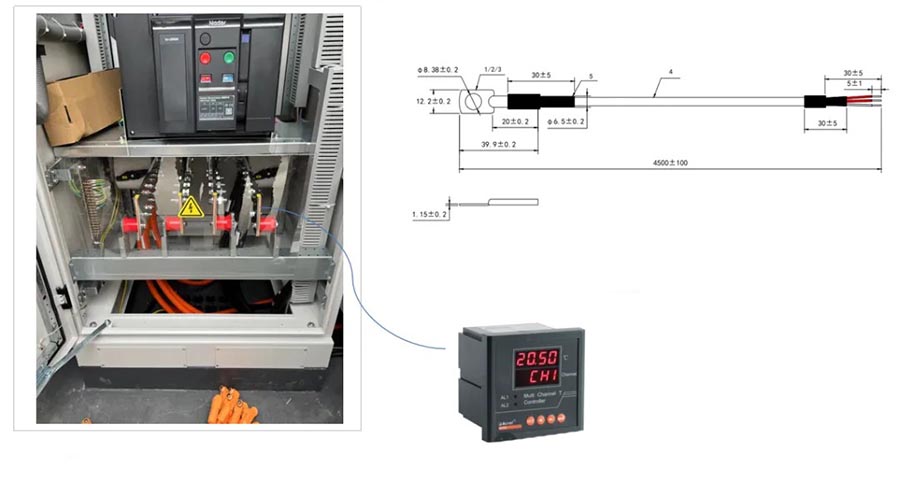

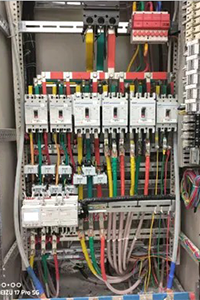

温度測定要件 - 低電圧キャビネット

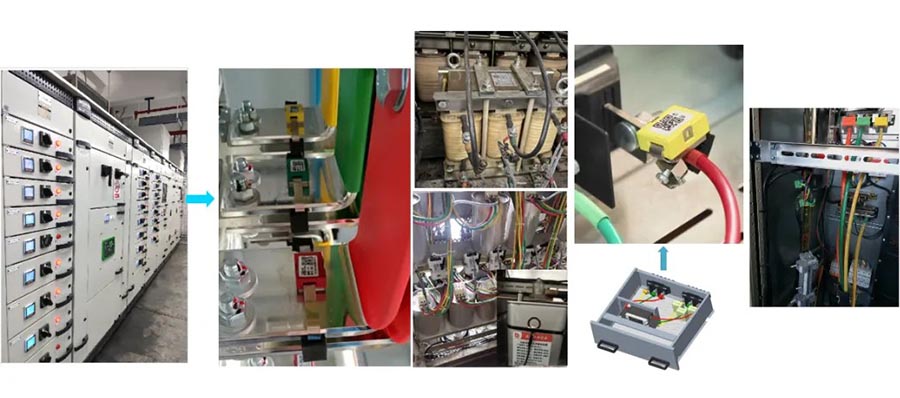

たとえば、フレーム回路ブレーカーのコネクタ/バスバー、コンデンサ/リアクタンス表面、引き出しキャビネットのケーブル コネクタ、低電圧出力ケーブル コネクタの温度測定などです。

・フレームブレーカーコネクタ/バスバー温度測定

・ATE400

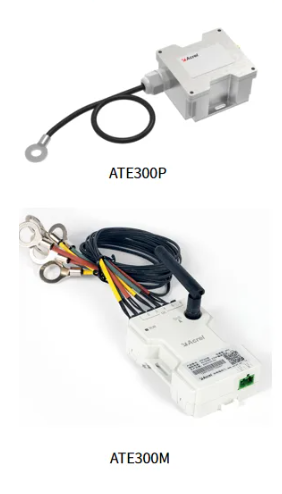

・コンデンサ/リアクタンス表面測定ボックス

・ATE300M

・引き出しキャビネットのケーブルコネクタの温度測定

・ATE400

・低圧引出ケーブルのコネクタ温度測定

・ACE100

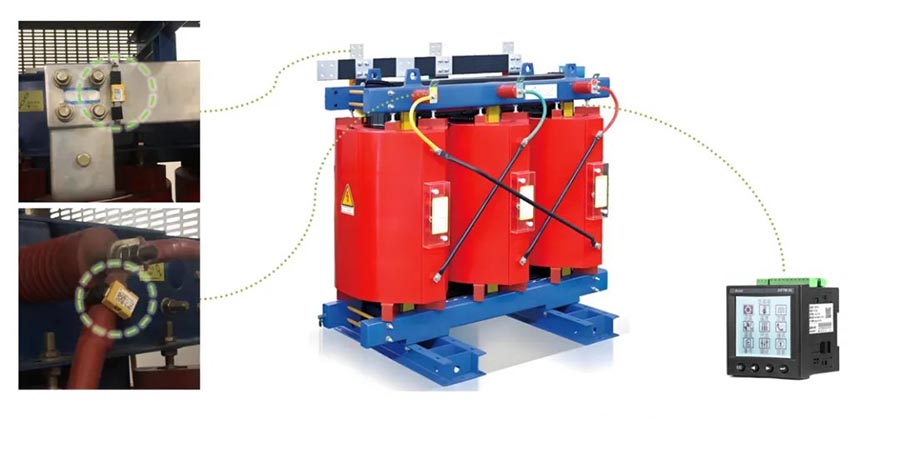

温度測定要件 - 変圧器の温度測定

たとえば、変圧器の接合部や内部巻線の温度測定などです。

・変圧器接続部温度測定

・ATE400

・変圧器の内部巻線の温度測定

・(PT100内蔵)ARTM-8L

温度測定要件 - 配電ボックス、屋内ケーブル、キャビネット/屋内など

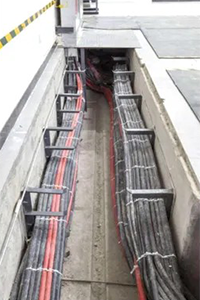

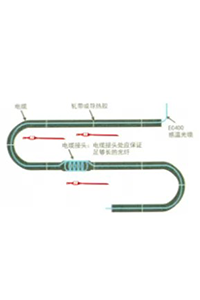

たとえば、配電ボックス、屋内ケーブルトレンチ、開閉装置/配電室の屋内温度と湿度の温度測定などです。

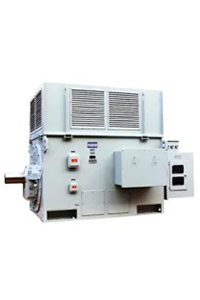

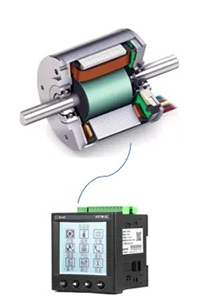

温度測定要件 - モーター温度測定

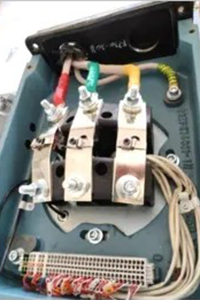

例: モーター表面の温度測定、モーター接続箱の温度測定、モーターの内部巻線の温度測定。

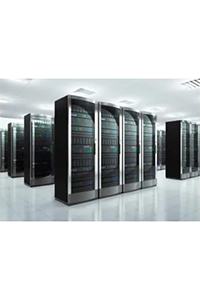

業界顧客の温度測定のニーズ - データセンター

例: 屋内ケーブル トレイ/バス ダクト エンクロージャの温度測定、データ センター サーバーの温度測定、データ センター カラム キャビネットの接合部の温度測定。

業界顧客の温度測定需要 - エネルギー貯蔵コンテナ

たとえば、エネルギー貯蔵容器の DC バスバーには温度測定が必要です

PT100 モデル: MPT101B130006

耐電圧：AC3000V/DC4300V

エネルギー貯蔵容器用DCバスバー

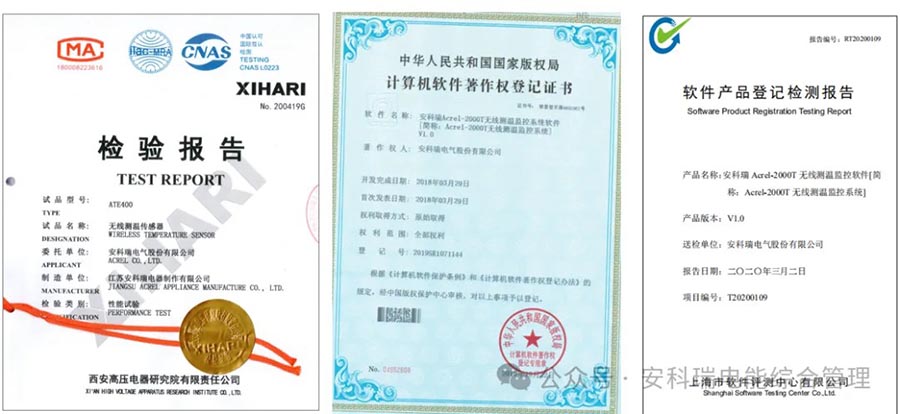

Acrel ワイヤレス温度測定製品認定証明書

4 つの主要な利点が電源温度測定の新しい標準を定義します

1. メンテナンスフリーのパッシブ無線でセキュリティリスクを根本から排除

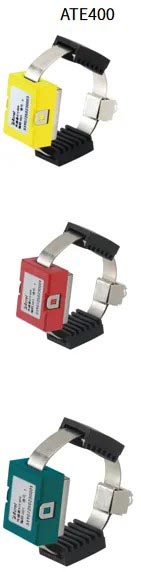

ATE800 シリーズ RFID パッシブ センサーは、高周波エネルギーハーベスティング技術を採用しており、バッテリーや配線が不要で生涯メンテナンスフリーで、高温環境におけるバッテリー故障や高電圧配線絶縁のリスクを完全に回避します。 ATE400 センサー誘導電力センサーは、5A 以上のときに起動でき、耐用年数が長く、高負荷シナリオでも安定したオンライン操作を実現し、運用とメンテナンスのコストを大幅に削減します。

2. 0.5℃の温度上昇を正確に捉える高精度センシング

精度±1℃、温度測定範囲-50℃～125℃の高精度温度測定チップを採用し、小さな温度上昇変化を敏感に捉え、接触抵抗の増加や過熱故障の可能性を事前に警告し、隠れた危険を芽の段階で摘み取ります。強い干渉環境でもデータは安定しているため、高電圧キャビネットや高密度バスのシナリオでも安全に使用できます。

3. 変更なしでインストールできるため、新しいプロジェクトと古いプロジェクトの両方を迅速に実装できます

ストラップタイプ、ボルトタイプ、パッチタイプなど設置形態も豊富で、機器の分解・取り外しが不要です。この受信機は、レールの設置、13774430992 アンテナの柔軟な選択、複雑なキャビネットの安定した信号、新しいプロジェクトの迅速な導入、古い配電室のワンクリック アップグレードをサポートしています。

4.フルチェーンインテリジェント制御、ローカルとリモートの「二重保険」

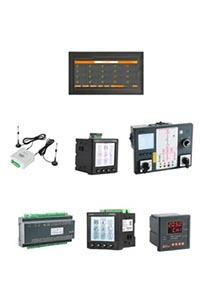

単一キャビネットの監視から集中制御まで、Ankerui は完全な製品マトリックスを構築しました。

ARTM Pn ディスプレイ デバイス: ユニットあたり 60 個のセンサーをサポートし、中小規模の配布室に適しています。

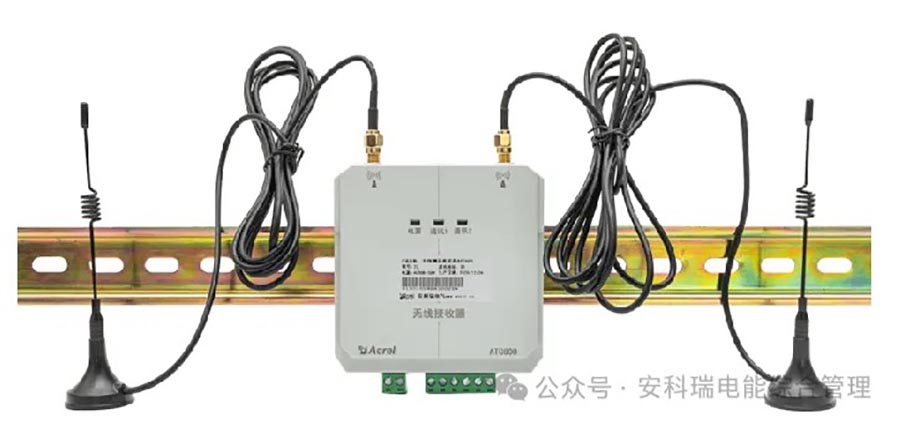

ATC ワイヤレス温度測定トランシーバー: 240 のセンサー位置への集中アクセスをサポートします。

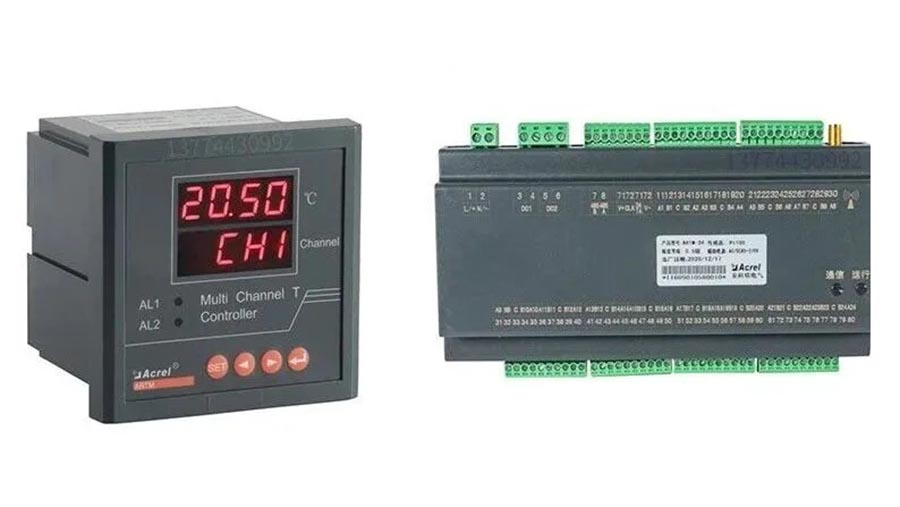

ARTM8 検査装置: 変圧器およびリアクトルのマルチチャンネル温度測定用にカスタマイズされています。

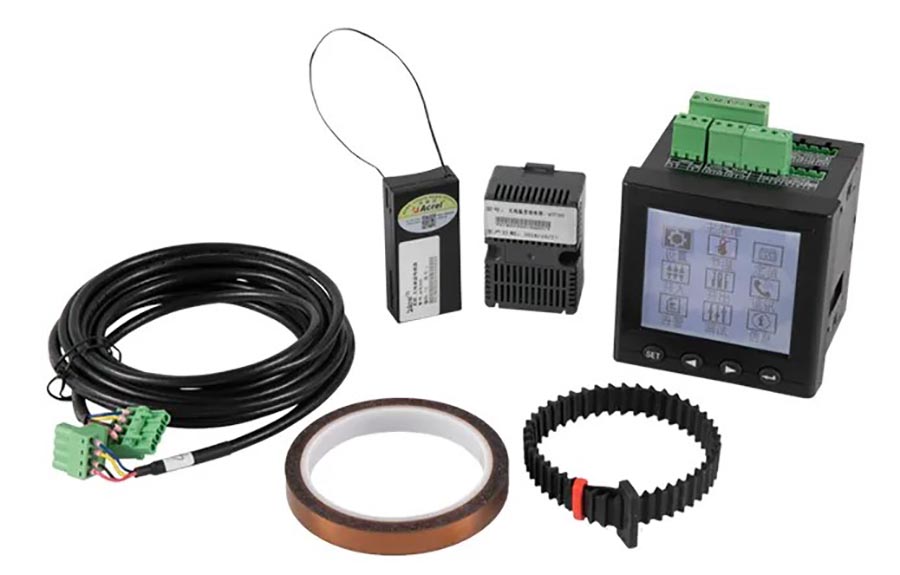

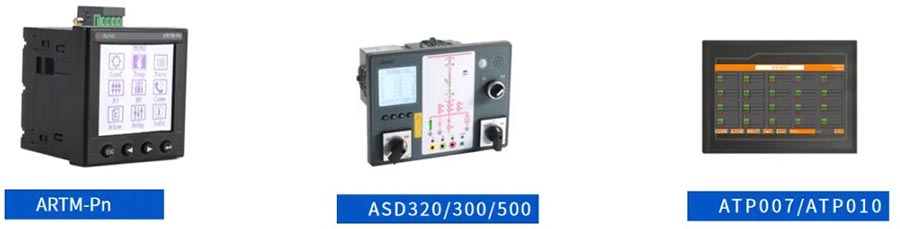

8/24チャンネルのワイヤレス温度測定検査器

表示端末

ARTM-Pn
動作電源：AC85〜265V、DC100〜300V適応、消費電力8W
設置方法：埋め込み設置、開口部92×92、奥行き65
通信インターフェース：1 RS485シリアル通信インターフェース、Modbus RTU通信プロトコル
接触温度測定: can connect to 60 ATE400
接触温度測定 accuracy: ± 1 ² C
入力取得：4チャンネル内蔵12V入力、ブレーカーや手押し車などの位置ステータスを収集可能
出力構成：2チャンネルパッシブ出力、高温/過熱/位相温度差/温度急変警報機能付き
電気パラメータ測定: 電流、電圧、周波数、有効電力、無効電力、kWh など、レベル 0.5

ASD320/300/500
動作電源: AC/DC 220V、AC/DC110V 適応
ステータス入力要件：パッシブドライ接点入力（ステータス表示装置の内部電源）
温度と湿度の測定と制御精度: 温度 < 1 °C;相対湿度<3%
ワイヤレス温度測定：ATE400ワイヤレス温度センサーと使用可能、温度測定範囲-50℃〜125℃
加熱・警報出力容量：AC220V/5A
ライブ表示要件: 定格電圧下でのライブセンサーの二次側のグランドへの短絡電流は 200uA を超える必要があります。
10kV システム、センサー容量 > 100pF;
35kV システム、センサー容量 > 35pF;
6kV システム、センサー容量 > 180pE
通信: RS485 シリアル通信インターフェイス、Modbus RTU プロトコル (大型ネットワーク ポートを備えた ASD500)
寸法: 238mm * 178mm * 83mm (幅 * 高さ * 奥行き)

ATP007/ATP010
動作電源: DC24V
インストール方法: 組み込みインストール
通信インターフェース: 標準構成には RS485 シリアル通信インターフェース (Modbus RTU プロトコル) が 1 つ含まれます
1 イーサネットポート
接触温度測定 accuracy: ± 1 ° C
高温アラーム：温度が設定値を超えると、デバイスの白帯ブザーが作動します

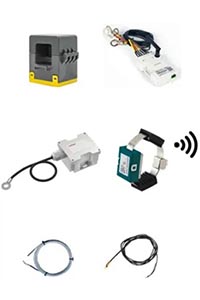

アクティブワイヤレス温度センサー

CT駆動ワイヤレス温度センサー

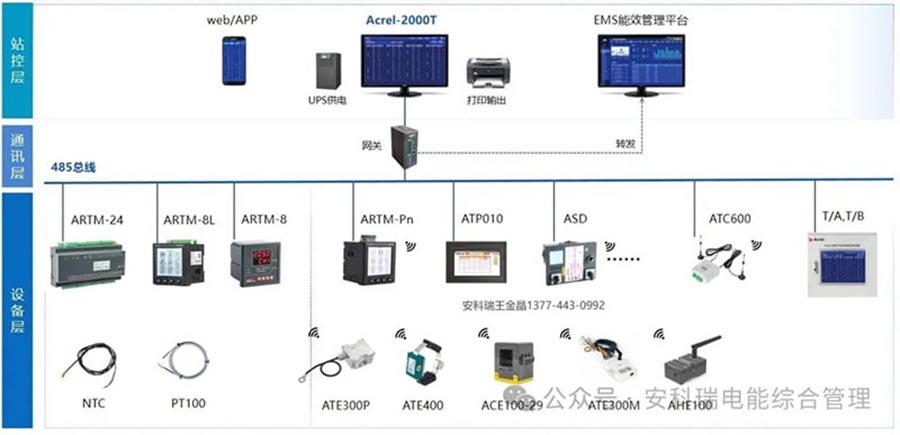

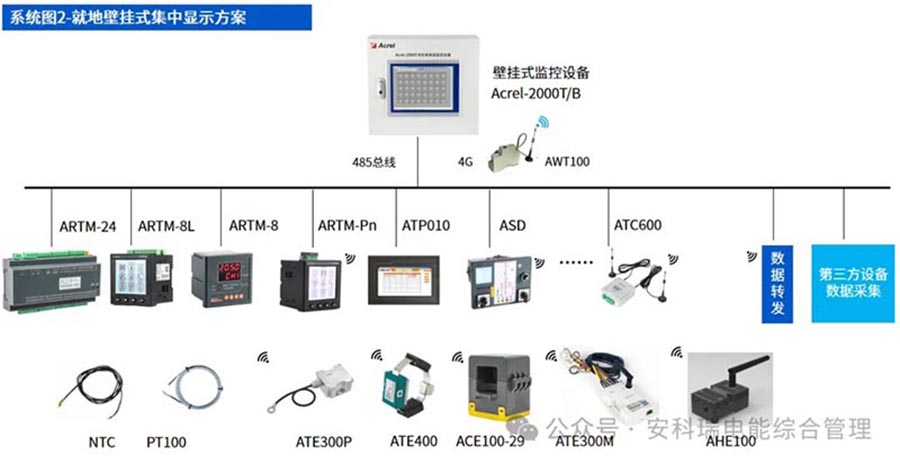

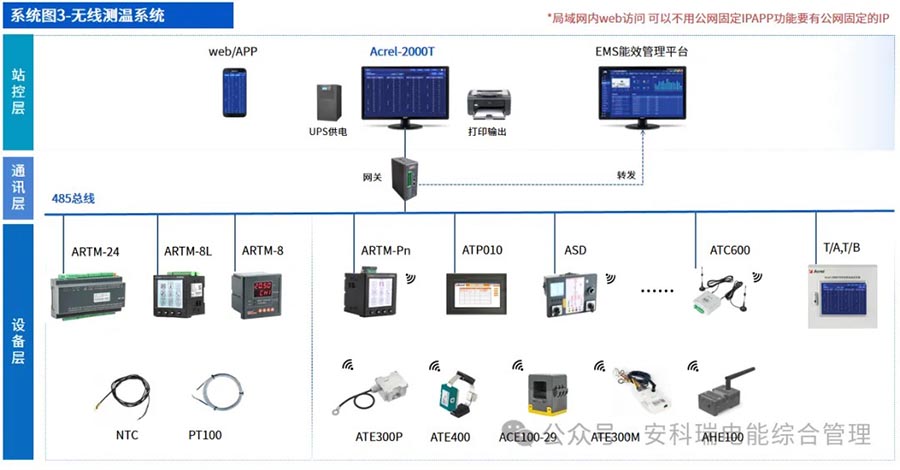

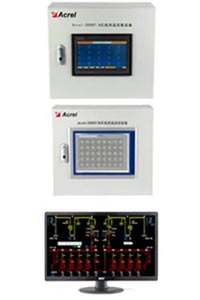

Acrel-2000T ワイヤレス温度監視システム プラットフォームは、「スマート ブレイン」として、24 時間のリアルタイム監視、複数レベルの警告 (APP SMS 音声ポップアップ)、履歴データ追跡、閉ループ検査管理を実現します。外出することなくステーション全体の温度状況を把握できるため、運用・保守効率が大幅に向上します。

あらゆるシーンをカバーし、企業の電気の安全を守ります

Ankerui のワイヤレス温度測定ソリューションは、以下の分野で広く使用されています。

√化学/鉄鋼/製造工場エリア

√データセンター、物流センター

√コールドチェーンパーク

√変電所および配電室の新築および改修

√空港、病院、商業ビル、交通ハブ

√高電圧キャビネット、バスバー、ケーブルコネクタ、サーキットブレーカーコンタクト。

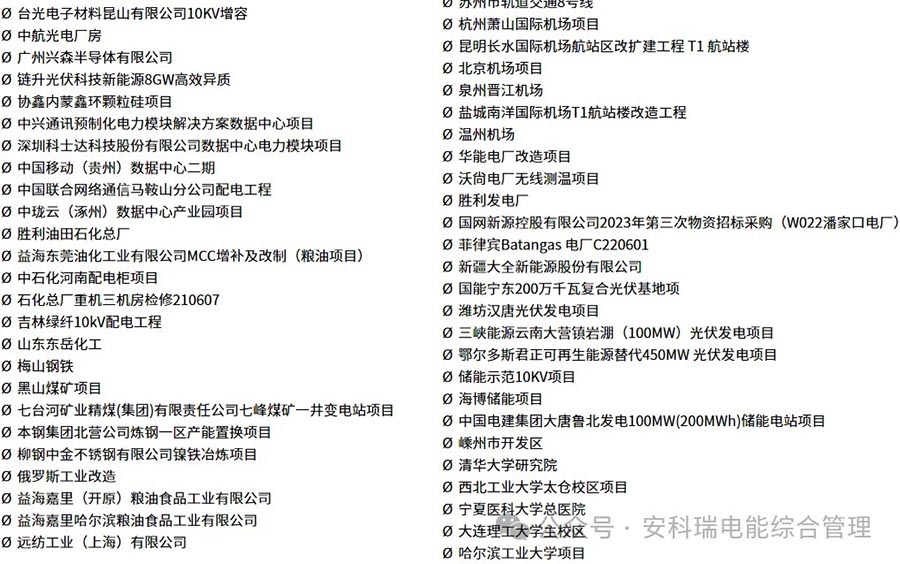

ケースシェアリング

山東省英国化学プロジェクトには、35kV の主変電所と 3 つの 10kV 変電所が含まれており、合計 76 台の高電圧キャビネットがあります。各キャビネットには6点ワイヤレス温度測定機能が装備されており、ATE200/ATE400センサーとASD320インテリジェント制御を使用して、24時間年中無休のオンライン温度測定とステーション全体の高電圧機器のリアルタイムの異常警告を実現し、リスクの高い化学シナリオで電気的安全性を効果的に確保し、過熱、火災、計画外停電のリスクを排除します。

電気の安全性は小さな問題ではありません。正確な温度測定で安全性を確保

現在、デュアルカーボンやスマートグリッド構築の推進が加速しており、電気の安全性はもはや「多肢選択問題」ではなく「必修科目」となっています。電気機器の過熱は、停電や電気火災を引き起こす主な隠れた危険です。従来の温度測定方法には、死角が大きい、リアルタイムで監視できない、改修が難しいなどの問題点がありました。

Ankerui のオールシナリオ無線温度測定統合ソリューションは、パッシブワイヤレス、高精度センシング、ゼロ修正設置、フルチェーンインテリジェント制御という核となる利点を備えており、パッシブ修復からアクティブな予防と制御に移行しています。 ATE シリーズ センサーはバッテリーを必要とせず、メンテナンスフリーで、Acrel-2000T 監視プラットフォームと組み合わせることで、24 時間のマルチレベル警告とデータ追跡可能性を実現します。これらは化学、データセンター、交通ハブ、その他のシナリオで広く使用されており、企業が温度の盲点を排除し、運用とメンテナンスのコストを削減し、電気火災を防止し、安全制御性、隠れた危険の防止、データのトレーサビリティ、説明責任を真に実現するのに役立ちます。

製品選択/ソリューション/技術仕様書

長押しして QR コードを認識するか、13774430992 に連絡してください。
