コントロール パネルに DIN レールとパネル取り付け型エネルギー メーターのどちらを選択するかを選択する方法
測定形式の決定が長期的なパネルのパフォーマンスを左右する理由
DIN レールに取り付けられたユニットとパネルに取り付けられたユニットのどちらを選択するかが、プロジェクト図面上で些細な詳細になることはほとんどありません。この決定は、エンクロージャ内にどのくらいのスペースを残すか、メンテナンス中に技術者がデータを読み取る方法、配線の配線方法、および後でデバイスを建物管理システムとどれだけ簡単に統合するかに影響します。アン エネルギーメーター データシート上では同一に見えるものでも、実際に混雑したキャビネット内に設置されたり、開閉装置のドアに同一面に取り付けられたりすると、まったく異なる動作をする可能性があります。
このガイドでは、2 つの取り付け形式の実際的な違い、購入前に確認する価値のある技術仕様、メーターのタイプをアプリケーションに適合させるための体系的な方法について説明します。目標は、エンジニア、パネル製造業者、施設管理者が、不一致のフォームファクターや仕様の不十分な通信インターフェイスによって引き起こされるやり直し作業を回避できるようにすることです。
DIN レールとパネル取り付け: 2 つの形式を理解する

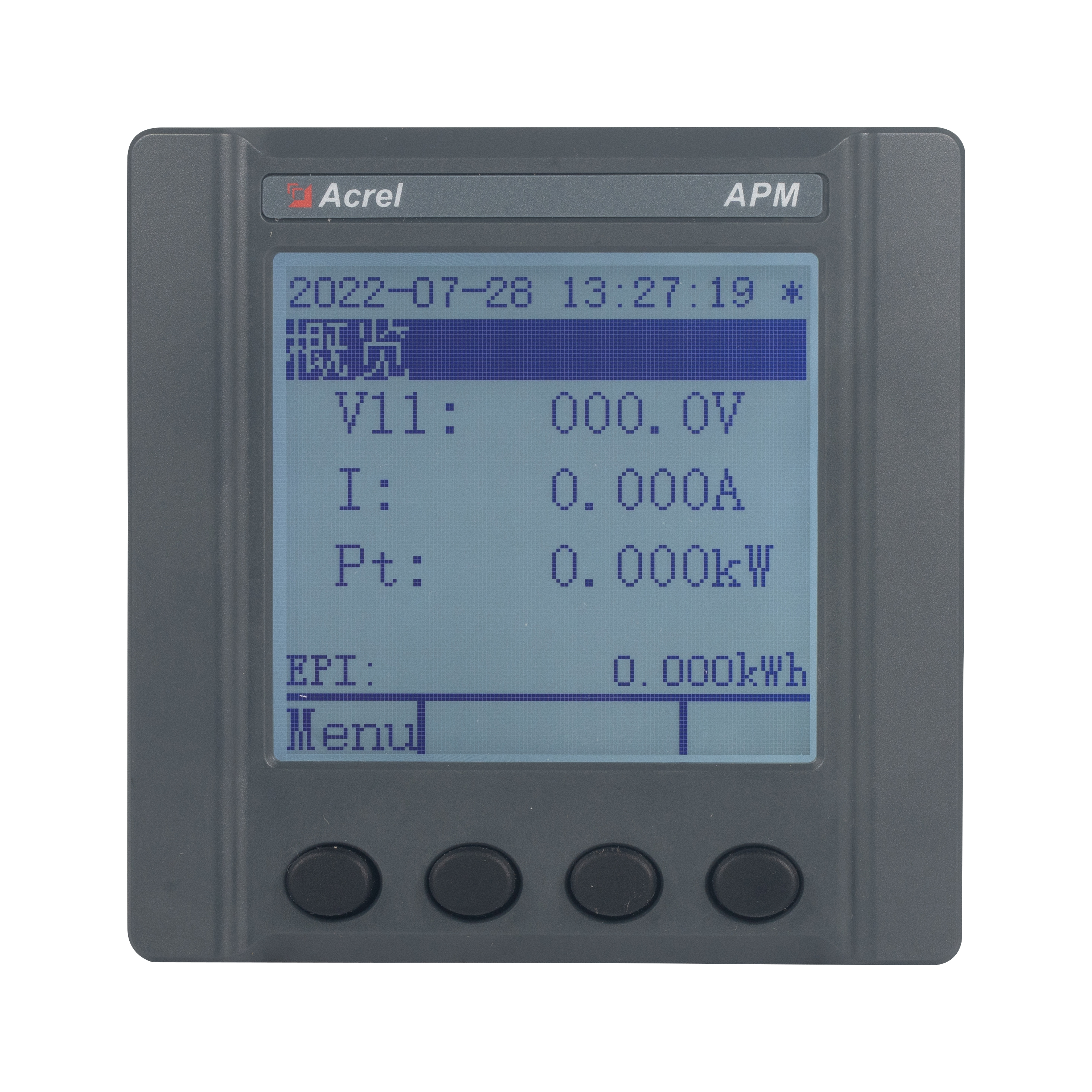

どちらの形式も同じ電気パラメータを測定しますが、異なる物理的コンテキストに合わせて構築されています。あ DINレールエネルギーメーター エンクロージャ内の標準 35 ミリメートル レールに直接クリップし、ブレーカー、コンタクタ、端子台と並べて設置します。あ パネル取り付け型エネルギーメーター ドアまたはフロントプレートに切り込むように設計されており、ディスプレイが外側を向いているため、オペレーターはキャビネットを開けずに値を読み取ることができます。
| 属性 | DINレール形式 | パネル取り付け形式 |
|---|---|---|
| 取付位置 | エンクロージャ内部、35mm レール上 | ドアまたは前板に切り込みます |
| ディスプレイの視認性 | キャビネットを開ける必要がある | キャビネットを開けずに見ることができます |
| 必要な一般的なエンクロージャの奥行き | 浅くてコンパクトな設置面積 | 切り欠きの後ろのデバイス本体の長さによって異なります |
| 一般的な使用例 | サブメーター、フィーダー回路、改造プロジェクト | 主な供給源、オペレーターダッシュボード、コントロールルーム |
| 配線アクセス | 前面または側面の端子アクセス | 背面端子アクセス、ドアの後ろから配線 |
実際には、多くのパネル ビルダーが両方の形式を 1 つのプロジェクト内で組み合わせています。コンパクトな DIN レール計測は、スペースが狭い場合の分散型サブ回路モニタリングに対応しますが、パネルに取り付けられたユニットは、メインの入力フィードまたはオペレータが一目で読み取りが必要なポイント用に確保されています。ドアのスペースを消費することなく、同じレールに沿って複数のユニットを並べてクリップできるため、DIN レール マウント エネルギー メーターとアナライザーをカテゴリとして理解することは、複数回路の監視を計画する際にも役立ちます。
電力量計を選択する前に確認すべき主な仕様
データシートの比較は、正しい行を比較する場合にのみ役立ちます。次の仕様は、メーターが目的の場所で適切に機能するかどうかに最も実際的な影響を与える傾向があります。
測定精度クラス
精度クラスは、表示される値が実際の負荷をどの程度正確に追跡するかを決定します。内部コスト配分のためのサブメータリングは通常、より厳しいクラスが予想される請求グレードまたは収益メータリングよりも広いクラスを許容します。
電圧および電流範囲
定格電圧がシステム (単相または三相、および公称線間電圧) と一致していること、変流器の比または直接接続電流範囲がピーク条件を含む予想される負荷プロファイルと一致していることを確認します。
接続方法
直接接続ユニットは外部変圧器なしでより低い電流を処理し、CT接続ユニットはより大きなフィーダの使用可能な範囲を拡張します。所定の負荷範囲で間違った接続方法を組み合わせると、過小評価または過大評価が発生する一般的な原因になります。
表示と読みやすさ
パネルに取り付けられたユニットは、離れた場所からでも読み取ることができるため、より大型でコントラストの高いディスプレイのメリットが得られます。 DIN レール ユニットは通常、メンテナンス中に近くで読み取られるため、メニュー ナビゲーションを備えた小さなディスプレイでも許容されます。
通信インターフェース
メーターが建物管理システムまたはエネルギー ダッシュボードにレポートする必要があるかどうかによって、必要なインターフェイスが決まります。これについては、以下で詳しく説明します。
エンクロージャの定格
密閉されたキャビネット内に取り付けられたユニットは通常、作業場の床や屋外環境に面した露出したドアに取り付けられたユニットよりも低い侵入保護定格が必要です。
参考として、以下のグラフは、さまざまな精度クラスが相対的な測定許容差にどのように変換されるかを示しています。これは、重要な負荷に対する高精度のパネル計装と一般的なサブメータを指定するときに役立ちます。
メータータイプとアプリケーションのマッチング: 選択フレームワーク
習慣に基づいて形式を選択するのではなく、最初にアプリケーションを使いこなすことが役立ちます。以下の表は、制御パネル用のエネルギー メーターの選択を計画する際に商業および産業プロジェクトで見られる一般的な組み合わせをまとめたものです。
| アプリケーション | 推奨フォーマット | 推論 |
|---|---|---|
| 共用ビルのテナントサブメーター | DINレール | 複数のユニットが 1 つのレールに沿ってクリップされ、多くの回路にわたるドアのスペースを節約します |
| 主要な供給源の監視 | パネル取付型 | オペレーターはキャビネットを開けずに直接読み出す必要がある |
| 既存の混雑したキャビネットに後付け | DINレール | ドアを変更することなく、残りのレールスペースに収まるコンパクトな設置面積 |
| コントロールルームのダッシュボード | パネル取付型 | 大型ディスプレイにより、制御室スタッフによる素早い目視確認をサポート |
| 機械または装置のレベル監視 | DINレール | 負荷近くの他のレールに取り付けられた制御コンポーネントと一緒に統合 |
役立つ経験則: キャビネットの外に立っている人が値を読み取る必要がある場合は、取り付けられたパネルに向かって身を乗り出します。値が主にログに記録され、リモートで確認される場合は、通常、DIN レールがスペース効率の高い選択肢になります。
エネルギーメーターの設置ガイド: 計画から試運転まで
フォーマットに関係なく、設置品質は測定の信頼性に直接影響します。以下の順序は、ほとんどの制御パネル プロジェクトで使用されるエネルギー メーターの実用的な設置ガイドの概要を示しています。
ステップバイステップのシーケンス
- 回路の電圧システム、予想される負荷範囲、直結または変流器が必要かどうかを確認してください。
- 測定値を表示する必要がある場所と、筐体またはドアが許容するスペースに基づいて取り付け形式を選択します。
- メーターの定格範囲と精度クラスを負荷およびその回路のレポート要件と照合してください。
- 大型のコンタクタや変圧器などの発熱部品から明確に分離してデバイスを取り付けます。
- 通電する前に変流器の極性を再確認し、端子図に従って配線を終端してください。
- 電源を投入し、通信アドレスとパラメータを設定し、既知の基準負荷（利用可能な場合）に対して読み取り値を検証します。
一般的な配線に関する考慮事項
- 開回路状態を避けるために、変流器の二次配線を短くし、適切に終端処理してください。
- 干渉を軽減するために、可能な限り低電圧通信ケーブルを電源ケーブルから分離します。
- 将来のメンテナンスを容易にするために、メーター端子と電源ブレーカーの両方に各回路に明確にラベルを付けます。
通信プロトコルとデータ統合に関する考慮事項
最新のデジタル エネルギー メーターのほとんどは、ローカル ディスプレイを超えた何らかの形式のデータ出力を提供します。これは、施設が複数のパネルにわたる監視を集中化したい場合に重要になります。
| 統合の必要性 | 一般的なインターフェイスの考慮事項 |
|---|---|
| スタンドアロンのローカル読み取り専用 | 通信モジュールは不要、表示読み出しだけで十分 |
| 集中エネルギー管理システム | 定義されたレジスタマップを使用したシリアルまたはネットワークベースの通信 |
| 従来の機器と新しい機器の混在 | データ形式を統一するにはゲートウェイまたはプロトコルコンバータが必要になる場合があります |
| リモートアラームまたはしきい値通知 | 設定可能な出力リレーまたはアラームレジスタを備えたメーター |
大規模なサイトにパネル マウント型エネルギー メーターとアナライザーを指定する場合は、対象の監視プラットフォームが同時にポーリングできるデバイスの数を事前に確認する価値があります。これは、後で検出するのではなく、試運転中にアドレスと通信設定を計画する方法に影響するためです。
避けるべきよくある選択とインストールの間違い
- 過大な変流器 実際の負荷に比べて誤差が大きくなり、通常の動作電流での測定分解能が低下します。
- スペースに制約のある改造用のパネル取り付けユニットの選択 DIN レールユニットがそのまま取り付けられる場合、新しいドア開口部を切断するのが現実的ではない場合。
- ディスプレイの読みやすさを見落とす 実際に遠くから読み取る必要がある場所に小型の DIN レール ディスプレイを配置します。
- 過小仕様の精度クラス 後でテナントまたは部門間の請求またはコスト配分に使用される回線用。
- 近くの熱源を無視する 大型のブレーカーや変圧器など、近すぎる位置にあるパネルに取り付けられたエネルギー メーターの長期信頼性に影響を与える可能性があります。
よくある質問
Q1: DIN レール電力量計とパネル取り付け電力量計の主な違いは何ですか?
主要な違いは物理的な配置です。 DIN レール ユニットはエンクロージャ内のレールにクリップされ、通常はメンテナンス中に読み取られます。一方、パネルに取り付けられたユニットはドアまたはフロント プレートに設置されるため、キャビネットを開けずにディスプレイを見ることができます。
Q2: DIN レールとパネルに取り付けられたメーターを同じプロジェクトで一緒に使用できますか?
はい、これは一般的です。パネル取り付けユニットは、主な供給供給の可視化によく使用されますが、DIN レール ユニットは、同じ設置内の複数のフィーダにわたる分散サブメータを処理します。
Q3: 必要な精度クラスはどうすればわかりますか?
データを何に使用するかを検討します。一般的な負荷モニタリングでは通常、より広い許容範囲クラスを使用できますが、請求、コスト割り当て、または契約上のレポートに関連付けられた回路では通常、より厳しい精度クラスが必要になります。
Q4: パネルに取り付けられた電力量計には常に変流器が必要ですか?
いつもではありません。一部のパネル取り付けユニットは低電流範囲の直接接続をサポートしていますが、高電流フィーダでは通常、予想される負荷に合わせた外部変流器が必要です。
Q5: 新規プロジェクトでエネルギーメーターの設置ガイドを計画する際に、最初に確認すべきことは何ですか?
まず、電圧システム、予想される負荷範囲、および接続方法を確認します。これらによって、正しいメーター定格と、DIN レールまたはパネルに取り付けられた形式が意図した場所に物理的に適合するかどうかが決まります。
