電気機器の過熱警告: Acrel ワイヤレス温度監視ソリューション

25 02, 2026

1. はじめに

世界経済と産業技術の継続的な発展に伴い、電力システムは現代社会においてますます重要な役割を果たしています。したがって、電力システム動作の安全性と信頼性は、業界にとって重大な懸念事項となっています。特に、無人変電所の広範な導入に伴い、従来の手動による検査方法は徐々にインテリジェントな監視テクノロジーに置き換えられています。

ワイヤレス温度監視テクノロジーにより、高電圧電気機器の主要な加熱ポイントの温度をリアルタイムで検出できます。この技術は、温度データを継続的に収集して分析することで、電力システムの安全かつ安定した運用を確保し、予知保全戦略をサポートします。

2. ワイヤレス温度監視システムの研究背景と技術的利点

発電所や変電所では、高電圧開閉装置、屋外の切断スイッチ、バスバー接続ポイントが長期間動作すると、局所的な過熱が発生する可能性があります。これは主に、接触抵抗の増加、酸化、ゴミの蓄積、または機械的な緩みが原因で発生します。

高電圧機器の端子は通常、高電界にさらされるため、従来の接触ベースの温度測定方法は絶縁リスクのため安全に適用できません。

無線温度監視技術は、無線信号を介して温度データを送信することでこの問題を解決します。温度センサーは加熱ポイントに直接取り付けられていますが、監視デバイスは高電圧機器から電気的に絶縁されたままです。

従来の測定方法と比較して、ワイヤレス温度監視システムにはいくつかの利点があります。

1. 高い安全性
センサーと監視システムの間には直接の電気接続がないため、電気的危険のリスクが軽減されます。

2. リアルタイム監視機能
このシステムにより、継続的な温度データの取得と遠隔監視が可能になります。

3. 低いメンテナンスコスト
ワイヤレス監視により頻繁な手動検査が置き換えられ、人件費が削減されます。

4. データの保管と分析のサポート
温度データは、長期的な分析や予知保全の決定のために中央制御システムに保存できます。

現在、一般的に使用されている温度監視技術には、光ファイバー温度測定、サーミスター測定、赤外線温度測定、無線温度測定などがあります。これらのテクノロジーには次のようなものがあります。

• サーミスタ センサーは、露出した高電圧機器では使用が困難です。
• 光ファイバーによる温度監視は高精度を実現しますが、設置と機器のコストが高くなります。
• 赤外線測定は通常、手動操作が必要であり、リアルタイムの継続的な監視が不足しています。
• ワイヤレス温度監視は、コスト、安​​全性、パフォーマンスのバランスにより、徐々に主流のソリューションになりつつあります。

3. Acrel ワイヤレス温度オンライン監視システム ソリューション

ワイヤレス温度監視システムは、主に高電圧および低電圧の開閉器キャビネット、ケーブルジョイント、サーキットブレーカー接点、バスバージョイント、および変圧器機器の温度変化を監視するために使用されます。

このシステムは、動作中に接触抵抗を増加させる可能性のある酸化、緩み、塵の蓄積などの要因によって引き起こされる潜在的な安全上のリスクを検出します。

システムの中核となる機能は次のとおりです。

• リアルタイムの温度データ収集
• 温度異常警報機能
• 履歴データの保存と分析
• 遠隔監視と自動運用管理

4. 温度感知コンポーネント

電池式ワイヤレス温度センサー

これらのセンサーは機器の加熱ポイントに直接取り付けられます。内蔵バッテリーで駆動し、データをワイヤレスで送信します。高電圧開閉装置の接点や母線接続部に適しています。

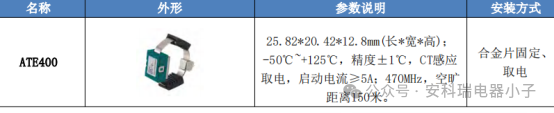

CT 搭載ワイヤレス温度センサー

これらのセンサーは主に、回路ブレーカーの接点、バスバーの接続点、高電圧ケーブルの端子などの大電流動作環境で使用されます。センサーは変流器の誘導を通じて電力を取得するため、電池交換の必要がなくなり、耐用年数が長くなります。

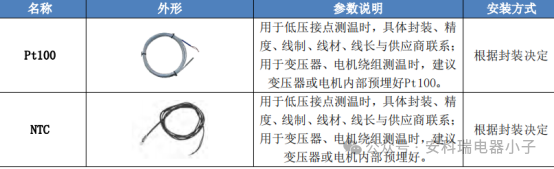

有線温度センサー

有線センサーは主に、変圧器巻線やモーター巻線などの低電圧機器または高精度監視シナリオで使用されます。 Pt100 測温抵抗体は、感知素子として一般的に使用されます。

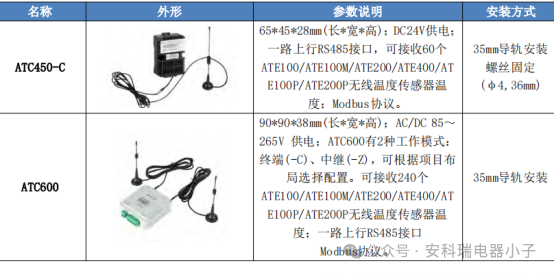

5. 受信ユニットと表示ユニット

ワイヤレス温度監視システムは通常、受信モジュールと表示端末で構成されます。

• 受信ユニット
  センサーから送信された温度データの受信と処理を担当します。

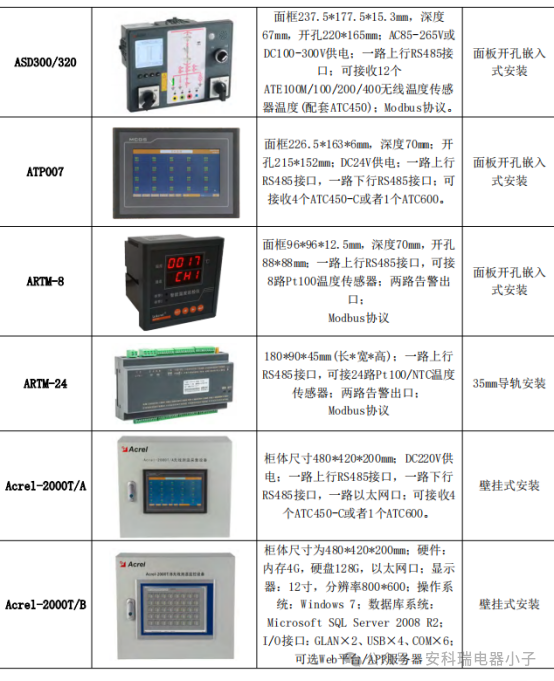

• 表示器
  温度曲線、機器の状態、アラーム情報を視覚的に表示するために使用されます。

この仕組みにより、保守員は装置の稼働状況をリアルタイムに監視することができます。

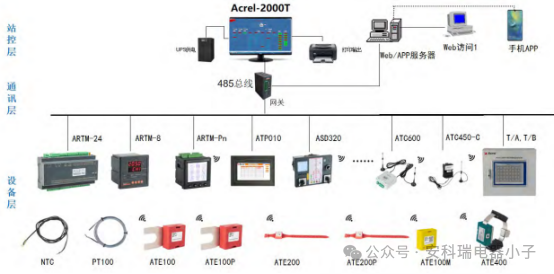

6. ワイヤレス温度監視システム ソリューションのアーキテクチャ

Acrel-2000/T ワイヤレス温度監視システムは、変電所内のすべての監視デバイスからの温度データを集中管理プラットフォームに統合します。

このシステムはコンピュータ技術、通信技術、データ処理技術を融合し、温度情報の一元監視・管理を実現します。

主な機能は次のとおりです。

• リアルタイムのデータ取得と送信
• 温度傾向曲線解析
• 履歴データのストレージとクエリ
• 過熱アラームとイベント記録の管理

このシステムには、データの長期保管と設備の稼働分析のための独立したデータベースが装備されています。温度傾向を分析することで、エンジニアは機器の経年劣化状態を評価し、メンテナンスの決定を最適化できます。

7. 典型的なアプリケーションシナリオ

ワイヤレス温度監視テクノロジーは、次のような複数の業界で広く使用されています。

• 送配電システム
• 鉄鋼製造業
• 鉱業
• 石油化学産業

一般的な監視場所は次のとおりです。

• 伝送線路導体
• 主変圧器ブッシュ
• スイッチ接点の切断
• 高圧開閉装置継手
• ケーブル端子
• コンデンサの表面

リアルタイム監視や早期警報機能により、設備稼働の信頼性向上に貢献します。

8. 技術的応用価値

無線温度監視技術の適用により、電力システムの運用管理が大幅に改善されます。

主な利点は次のとおりです。

• 電力網の安全性と信頼性の向上
• 機器の故障率の削減
• 停電の期間と範囲を最小限に抑える
• 手作業による検査コストの削減
• 電力システムの経済的および社会的利益の向上

従来の計画メンテナンスは、インテリジェントな監視テクノロジーによってサポートされる状態ベースのメンテナンスに徐々に進化しています。

9. 結論

ワイヤレス温度監視テクノロジーは、電力システムの安全な動作を確保する上で重要な役割を果たします。温度データを継続的に監視および分析することで、機器の劣化を予測し、潜在的な故障を防ぐことができます。

モノのインターネット (IoT) 技術とスマート グリッド構築の発展により、無線温度監視技術は将来の電力システムの安全管理においてますます重要な役割を果たすことになります。
