UPSとは何ですか?

UPS（無停電電源装置）は、電力変換、エネルギー貯蔵、制御機能を統合した非常用電源装置であり、総合的な電源保護システムを備えています。 整流器、インバーター、バッテリー、静的スイッチ、制御回路 s.

その中核となる機能は、次の 2 つの重要な側面で構成されます。

まず、商用電力が正常な場合、電圧変動、サージ、高調波などの系統障害を除去し、安定したクリーンな電力を負荷に供給します。

第 2 に、商用電源が故障すると、バッテリーに蓄えられたエネルギーにシームレスに切り替わり (オンライン UPS 切り替え時間 <10ms)、負荷機器のクラッシュやデータの損失を防ぎます。

重要な説明: UPS ≠ 単なるバッテリーです!バッテリーは単なる「エネルギー貯蔵コンポーネント」であり、電気エネルギーを貯蔵することのみを担当します。完全な UPS システムでは、電源保護の使命を果たすために、整流、反転、スイッチングなどのコア モジュールの協調動作が必要です。

主流の UPS トポロジと主な違い:

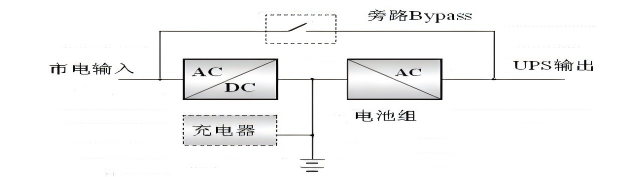

• オンライン UPS: 転送時間ゼロでインバーターを介して負荷に継続的に電力を供給し、最高の電力品質を提供します。産業用制御、医療施設、データセンターなどの重要なアプリケーション (コア ターゲット シナリオ) に最適です。

オンライン UPS は、グリッド電圧の状態に関係なく、インバーター回路を通じて負荷 AC 電力を供給し、インバーターを常に動作させます。停電時には、蓄電池のエネルギーを負荷の AC 電力に即座に変換し、中断のない転送を実現します。

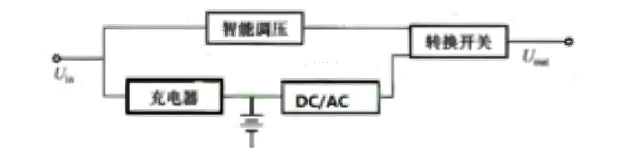

• スタンバイ UPS: 通常の状態では商用電源を直接供給し、数十ミリ秒の転送時間で停電時にのみインバータを作動させます。コンピューターやルーターなどの重要ではない負荷に適しています。

1. 充電器: 通常のユーティリティ動作中にバッテリーを充電およびフロート充電します。
2. DC/AC インバータ: ユーティリティが存在する場合は非アクティブのままになります。停電時には、方形波、準方形波、または正弦波などの出力波形で、(バッテリーからの) DC 電力を負荷用の AC 電力に変換します。
3. 転送スイッチ: 通常動作中に入力電力を負荷に接続します。停電中はユーティリティを切断し、インバータを接続して負荷に電力を供給し続けます。
4. 自動電圧レギュレータ: 商用電源が存在する場合、出力電圧を調整して安定させます。

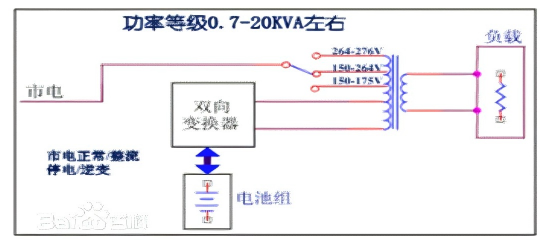

• ラインインタラクティブ UPS: オンライン タイプとスタンバイ タイプ間の移行時間による部分的な電圧調整を提供します。小規模オフィス環境に適しています。

通常の電力会社の動作中は、インバータがリバースモードで動作してバッテリを充電している間、インテリジェントなタップ変更変圧器調整を通じて改善された商用電力を負荷に供給します。停電中、負荷はすべてインバータを介してバッテリ エネルギーから電力を供給されます。この双方向コンバータは、インバータと充電器の両方の機能を備えています。

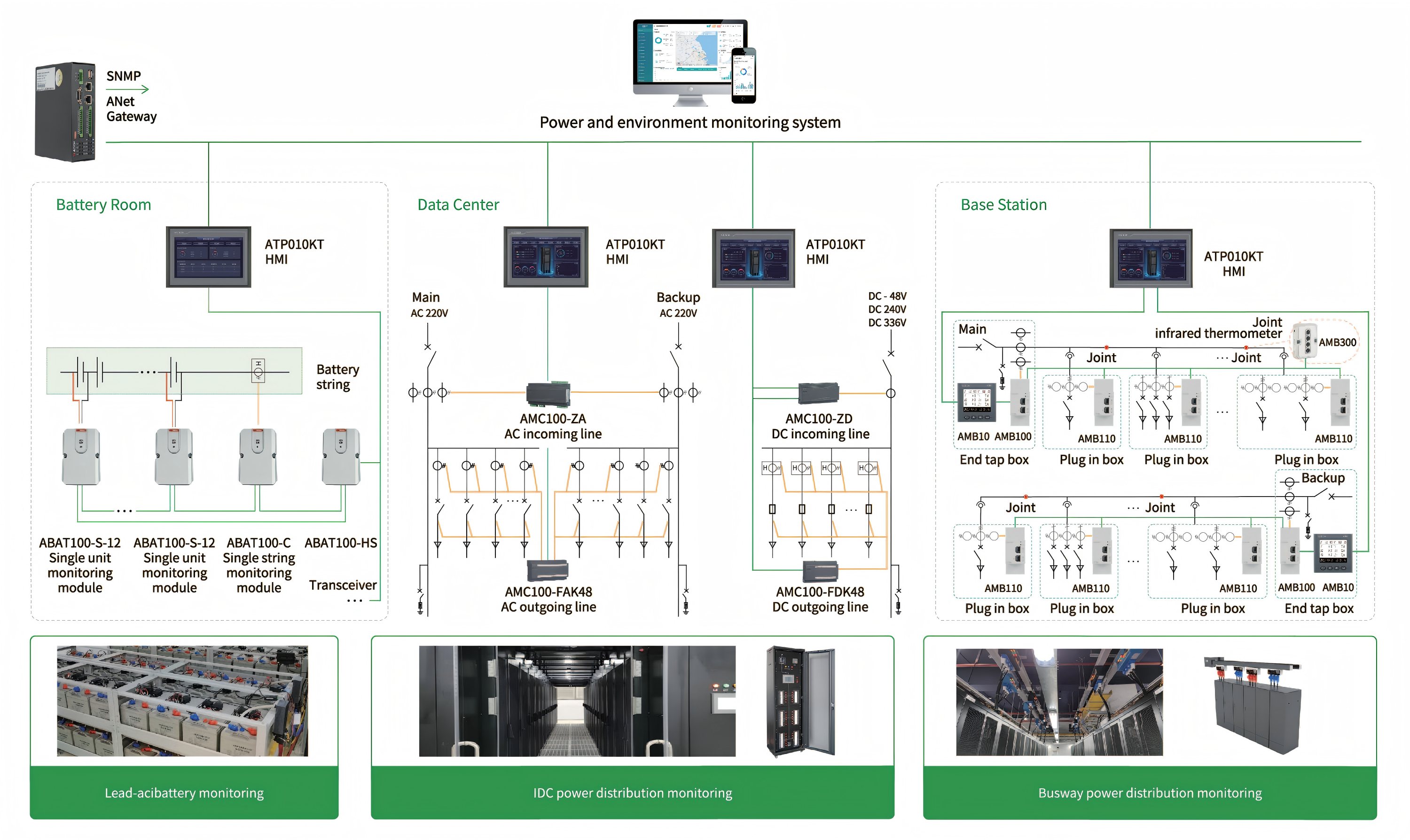

アクレルのソリューション:

バッテリー監視

• 24時間365日のオンライン監視により、パフォーマンスが低下したセルを早期に検出
• 3 つの電圧範囲が利用可能: 2V、6V、12V 構成でほとんどのバッテリー タイプに対応
• セルごとの電圧、内部抵抗、負極温度のモニタリング
• プラグアンドプレイの設置 – シンプルなポールツーポール配線のため、専門的なトレーニングは必要ありません

• 充放電電流と周囲温度を年中無休でオンライン監視
• 光学的絶縁と MODBUS プロトコルのサポートを備え、サードパーティの監視システムとのシームレスな統合を実現します。
• 高い信頼性と安定した性能を実現
