Acrel、NIO にバッテリー交換ステーションのデジタル O&M ソリューションを提供

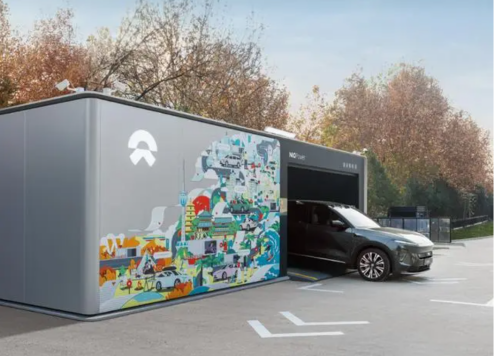

2023 年 12 月 23 日、NIO は、2024 年に 1,000 か所のバッテリースワップステーションを建設し、NIO スワップステーションの総数が 3,310 以上になるという重要な計画を発表しました。 NIOは2025年に、「9つの南北ルート、9つの東西ルート、19の主要都市クラスター」をカバーする高速バッテリー交換ネットワークを完成させ、世界の交換ステーション数は4,000を超えることを目指している。この戦略計画の主な目標は、自動車所有者により便利な充電およびバッテリー交換サービスを提供することです。従来の充電ステーションと比較して、NIO のバッテリー交換ステーションはバッテリーの充電と交換を短時間で完了でき、より迅速なエネルギー補充ソリューションを提供します。これは、新エネルギー車の消費者を引き付けるための大きな目玉となっています。

バッテリー交換ステーションは資本集約型の資産であり、建設および初期運用段階で多大な財政投資を必要とします。デジタルプラットフォームを通じてそれらを管理および運用すると、スワップステーションの運用コストを大幅に削減しながら、ユーザーエクスペリエンスを明らかに向上させることができます。

プロジェクトの場所: 中国

お問い合わせ

プレV: 以前の製品はありません
次へ: シャングリ・ラホテルオンラインエネルギー監視システム

プロジェクトの概要

顧客のニーズ

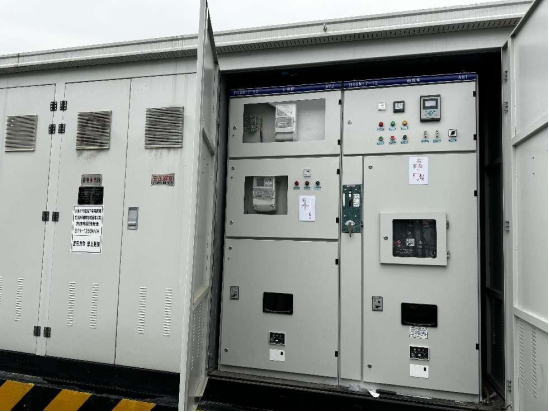

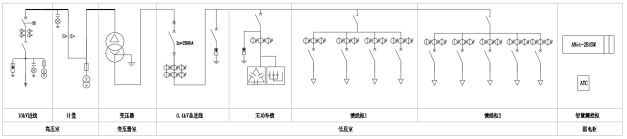

バッテリー交換ステーションの配電システムでは、コンテナ型変電所が一般的に使用されます。これらは、高電圧、変圧器、低電圧の 3 つの個別のコンパートメントで構成されます。図に示すように、電気容量は 630kVA から 1250kVA の範囲であり、ステーションの規模によって異なります。

NIO は、バッテリー交換ステーションのコンテナ型変電所のインテリジェントな管理のための標準化された要件を確立し、電気パラメータ、接点の温度、変電室および高電圧室および低電圧室の環境パラメータの監視要件を規定しています。

1	環境温度と湿度	高圧室、変圧器室、低圧室	温湿度検知モジュール	ヒーター/ファン
2	ジョイント温度	変圧器本体、高圧ケーブル頭（高圧盤接続点）、低圧枠形遮断器上端子、低圧配線用遮断器下端子、低圧母線	ワイヤレス温度測定	ファン/アラーム/トリップ
3	電圧検出	給電高圧キャビネットの入力端または出力高圧キャビネットの出力端、低圧副配電盤のメインスイッチの下端	リレーまたは多機能電気メーター	-
4	電流検出	給電高圧キャビネットの出力端または出力高圧キャビネットの出力端、低圧副配電盤の主スイッチの上端、出力低圧配線用遮断器の上端、出力高圧キャビネットの出力端、低圧PEバスバー	リレー式多機能電気計器	-
5	エネルギー計測/力率	給電高圧キャビネットの入力端または出力高圧キャビネットの出力端、低圧副分電盤の主開閉器の上端、出力低圧配線用遮断器の上端	多機能電気メーター	-
6	高調波検出	アウトフィード高電圧キャビネットの出力端	高調波検出 Device	-
7	ドアアクセス検出	高圧室、低圧室、変電室の屋外ドア、変電室の屋内ドア	リミットスイッチ	アラーム
8	煙検知	高圧室、変圧器室、低圧室	煙センサー	-
9	浸水検知	変電室下部ボックス型変電所	水没センサー	-
10	サージ状態検出/保護ヒューズ検出	低圧副配電盤	通信付きサージプロテクター	-
11	高圧サーキットブレーカの状態検出	高圧遮断器、高圧接地開閉器、高圧負荷開閉器、高圧メインヒューズ、低圧枠遮断器、低圧配線用遮断器、ファンスイッチ	補助接点	-
12	遠隔補償制御・監視	低圧コンデンサキャビネット	電力コンデンサ補償デバイス	-

アクレルソリューション

機器構成とネットワーク構成

現場の要件に応じて、ボックス型変電所には、アクレルのマイクロプロセッサベースの保護装置、高調波検出装置、多機能メーター、無線温度センサー、無効電力補償コントローラー、インテリジェントコンデンサ補償装置が装備されています。これらのデバイスは、RS485 バスを介して、スマート計測および制御キャビネットにあるインテリジェントゲートウェイ ANet-2E4SM に接続されます。最後に、データは 4G 経由で NIO バッテリー交換ステーションの運用保守管理プラットフォームにアップロードされます。

	製品	アクレルモデル	機能	注意事項
1	エネルギーメーター	AMC73-AI3	三相電流計	0.4kV 受電回路、三相電流を表示
2	電力補償コントローラー	ARC-28F/Z-USB-L	28 グループのコンデンサを搭載し、個別および組み合わせて補償し、目標力率を達成するための自動スイッチング制御を行います。	電力コンデンサ補償キャビネット
3	インテリジェントキャパシタ	AZC-SP1/450	インテリジェントコンデンサ、選択可能な個別補償または組み合わせ補償、RJ45 ネットワーク通信インターフェイスを装備、無効電力補償用の電力補償コントローラと互換性があります。	0.4kV電力補償
4	ワイヤレス温度センサー受信機	ATC450-C	ワイヤレス温度センサーからデータを受信し、RS485 インターフェイス経由でインテリジェントゲートウェイにアップロードします。	ワイヤレス温度測定
5	ワイヤレス温度センサー	ATE400	高圧ケーブル接続部、低圧フレーム遮断器の上端子、低圧配線用遮断器の下端子、低圧母線の温度を監視します。	ワイヤレス温度測定
6	スイッチ数量収集ユニット	ARTU100	通信信号収集用に最大 32 チャネルを装備し、RS485 通信を介してデータをゲートウェイにアップロードします。	電気通信の収集
7	インテリジェントゲートウェイ	ANet-2E4SM	エッジコンピューティングゲートウェイ、組み込み Linux システム、ソケット通信をサポート、AES 暗号化と MD5 ID 認証を提供、連続データ送信をサポート、Modbus、Modbus TCP、DL/T645-1997、DL/T645-2007、101、103、および 104 プロトコルをサポートします。	電力や環境などのデータを収集・変換し、論理的に判断します。
8	ゲートウェイ拡張モジュール	ANet-M4G/M485	ANet-2E4SM インテリジェントゲートウェイと併用して、4G ワイヤレス通信または RS485 インターフェイスを拡張できます。	ゲートウェイ拡張モジュール
9	温湿度センサー	/	高圧室、変電室、低圧室の環境の温湿度を収集し、RS485通信経由でゲートウェイにデータをアップロードします。	環境パラメータ
10	ドアアクセス、浸水、煙、サージ	/	スイッチ数量信号を介してスイッチ数量収集ユニットに接続します。	環境パラメータ

プラットフォーム

NIO はバッテリー交換ステーションの運用および保守プラットフォームを確立しているため、このプロジェクトのコンテナ型変電所からのデータは ANet-2E4SM インテリジェントゲートウェイによって収集され、必要な形式でプラットフォームにアップロードされます。組み込みシステムを備えたゲートウェイは、ローカルデータ収集、論理的判断、プロトコル変換、ブレークポイントレジューム、データ暗号化、およびカスタマイズ可能なプロトコルを提供し、上位レベルのプラットフォームとのシームレスな統合を保証します。

Acrel EMS 電気運用および保守プラットフォーム 変電所の運用と保守にも十分です。電流、電圧、電力、スイッチの状態、変圧器の温度、環境の温度と湿度、浸水、煙、ビデオ、アクセス制御などの電気パラメータや環境データを含む、数千のユーザー変電所からのデータに接続できます。異常が発生した場合、10秒以内にSMSとAPP経由で警報信号を送信します。このプラットフォームは、モバイル APP を介して運用および保守タスクを担当者に割り当て、BeiDou 測位を使用してタスクの実行を追跡して閉ループプロセスを形成し、効率を高め、タイムリーな欠陥の検出と修正を可能にします。

デモ Web サイト: http://cloud.acrel.cn
アカウント: アクレル
パスワード: 123456
